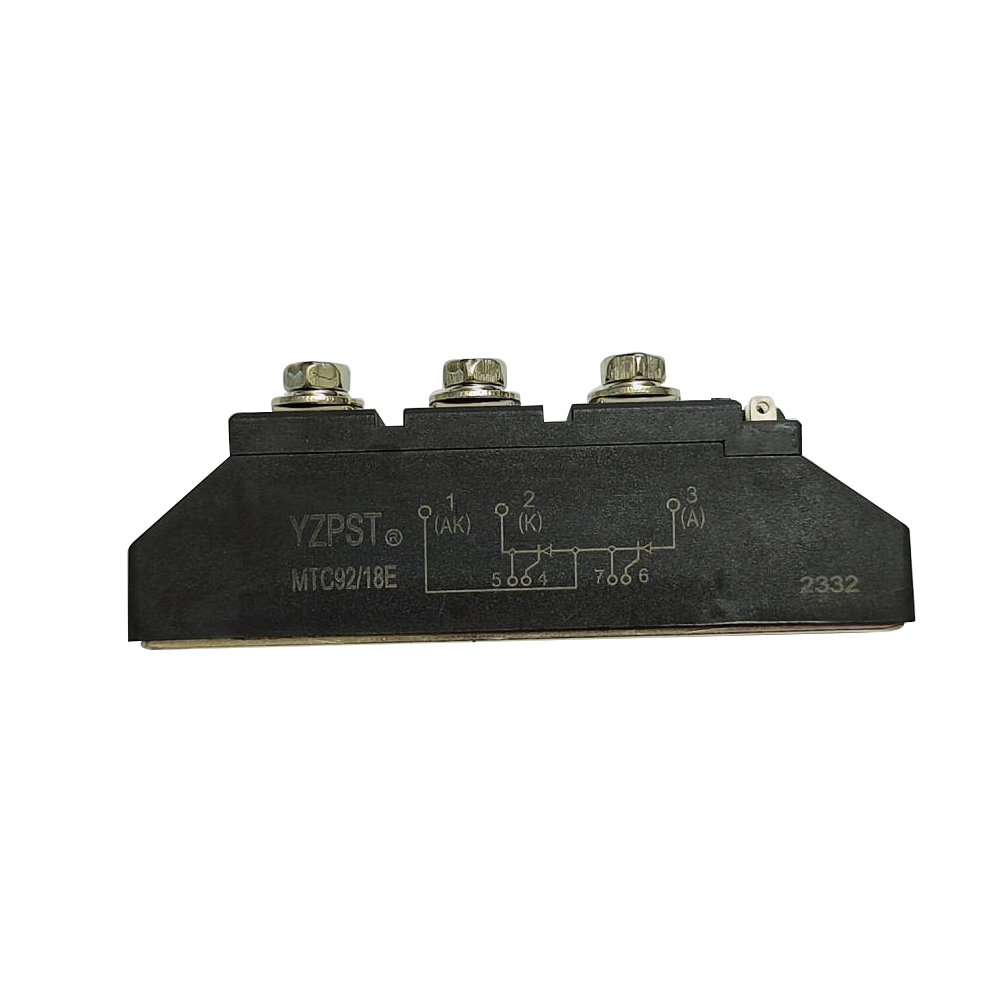

YZPST-MTC92-18E
Особенности
·Стандартный промышленный пакет

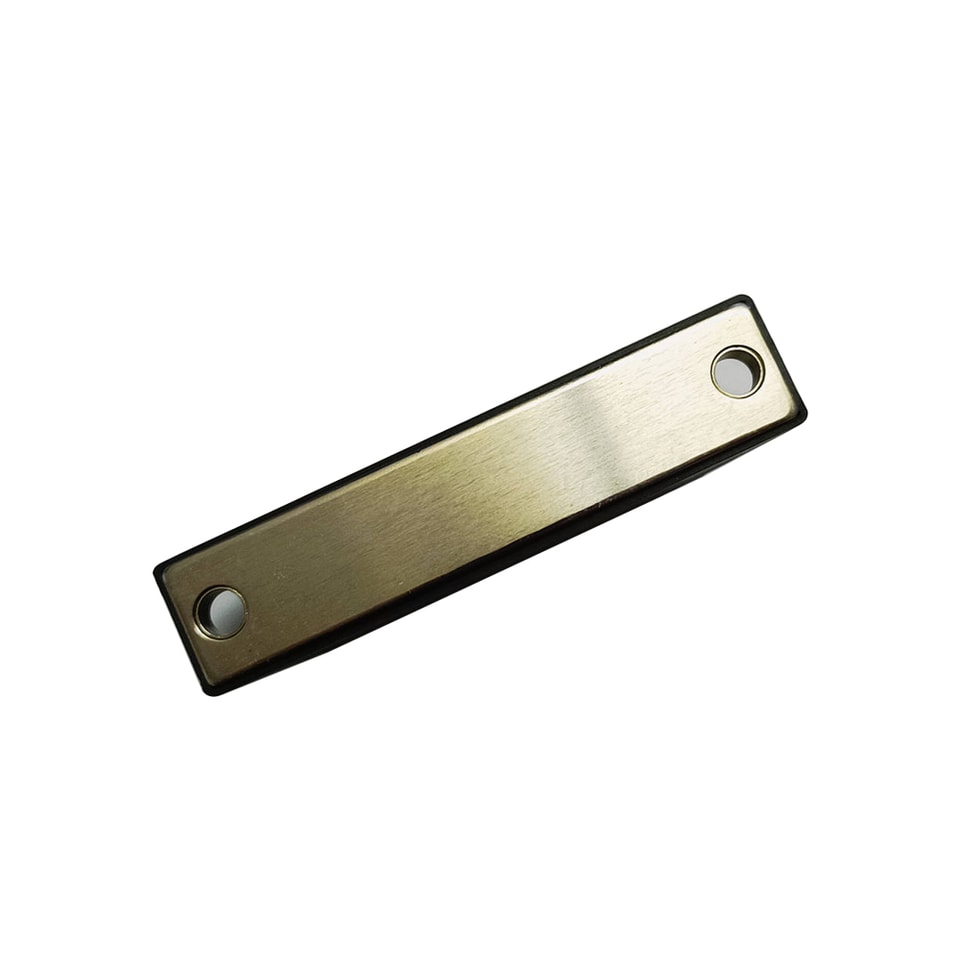

·Электрически изолированная базовая пластина
·Теплоотвод через алюминиевую оксидную керамическую изолированную металлическую базовую пластину
·Чип припаян на прямую медную связанную AL2O3 керамическую пластину
·Тиристорный чип с центральным воротником
Типичные применения
·Управление постоянным током двигателя
·Плавный пуск переменного тока двигателя
·Контроль температуры
·Профессиональное затемнение света
.jpg)
Dual Thyristor Modules
TYPE: YZPST-MTC92-18E
Features
·Industrial standard package
·Electrically insulated base plate
·Heat transfer through aluminium oxide ceramic insulated metal base plate
·Chip soldered on direct copper bonded AL2O3 ceramic
·Thyristor chip with center gate
Typical Applications
·DC motor control
·AC motor soft starters
·Temperature control
·Professional light dimming
| VDRM/VRRM | 1800/1800 | V | |
| VRSM | 1900 | V |
Maximum Ratings
| Symbol | Condition | Ratings | Unit |
| IT(AV) | sin. 180; Tc =85°C, | 95 | A |
| ITSM | Tvj =25°C; 10 ms | 2000 | A |
| I2t | Tvj =25°C; 8,3…10 ms | 20 | kA2S |
| (di/dt)cr | 140 | A/us | |
| Viso | A.C. 1s / 1min. | 3600/3000 | V |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| W | - | g |
Electrical Characteristics
| Symbol | Condition | Ratings | Unit |
| IDRM /IRRM | AtVDRM, Tj=125°C | 15 | mA |
| VT | On-State Current 300A, Tj=25°C | 1.63 | V |
| VT(TO) | Tj=125°C | 0.9 | V |
| tgd | Tj=25°C | 1 | us |
| tq | Tj=125°C | 100 | us |
| IGT/VGT | Tj=25°C | 150 / 3 | mA/V |
| VGD | Tj=125°C | 0.25 | V |
| (dv/dt)cr | Tj=125°C | 1000 | V/us |
| IH | Tj=25°C, typ. / max. | 140/240 | mA |
| IL | Tj=25°C, typ. / max. | 260/550 | mA |
| Rth(j-c) | Per Module | 0.14 | K/W |

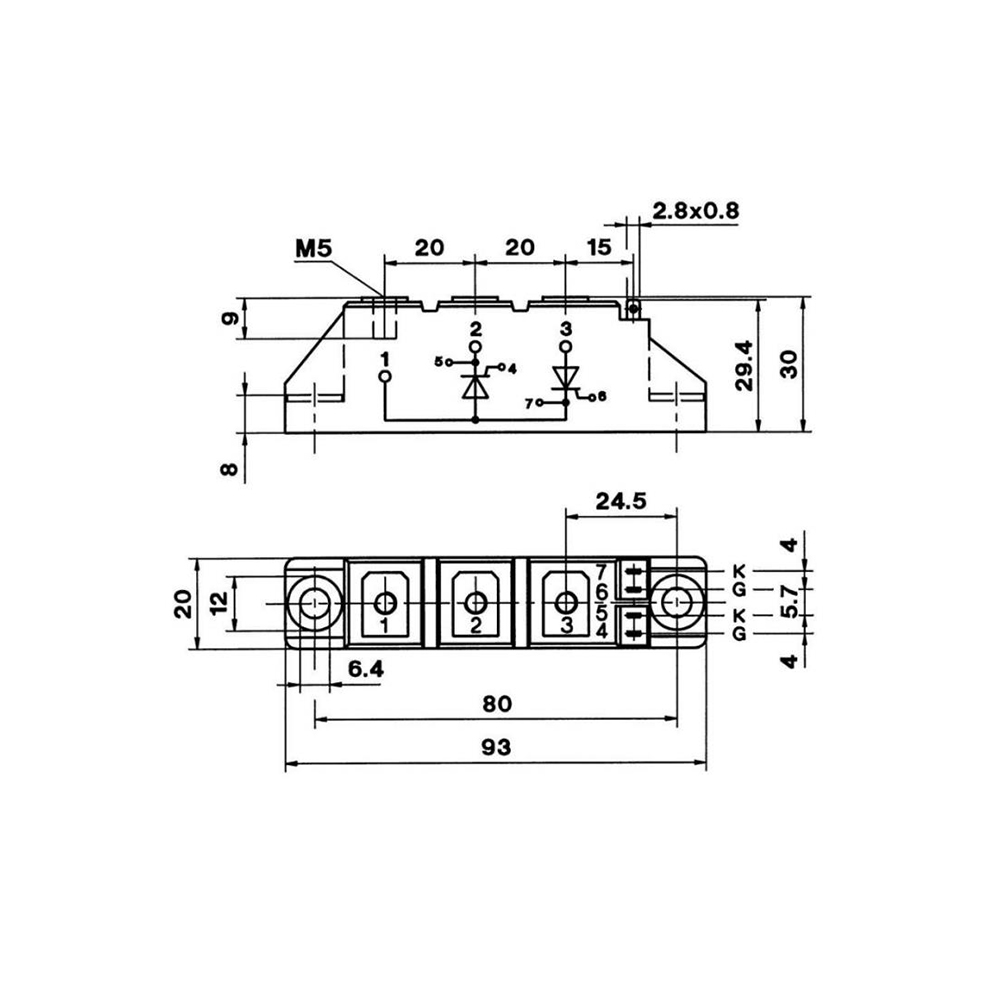

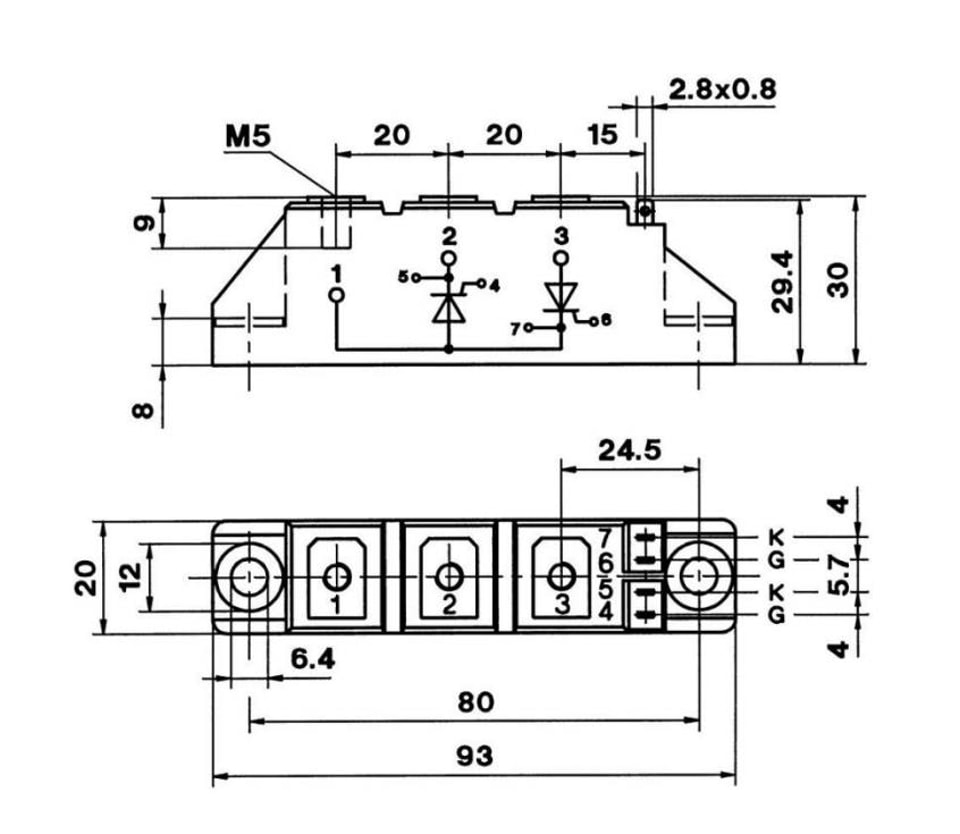

Outline Drawing
