СИЛОВОЙ КОМПОНЕНТ
YZPST-SK200GD066T
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы

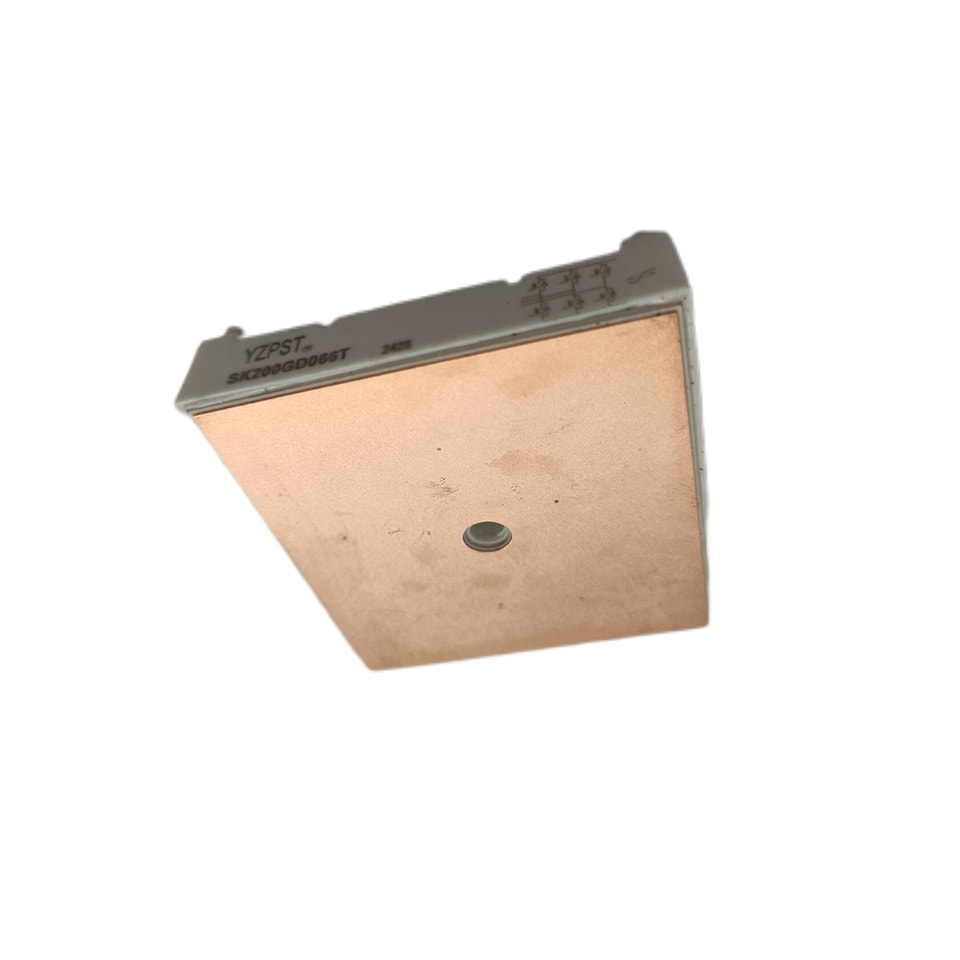

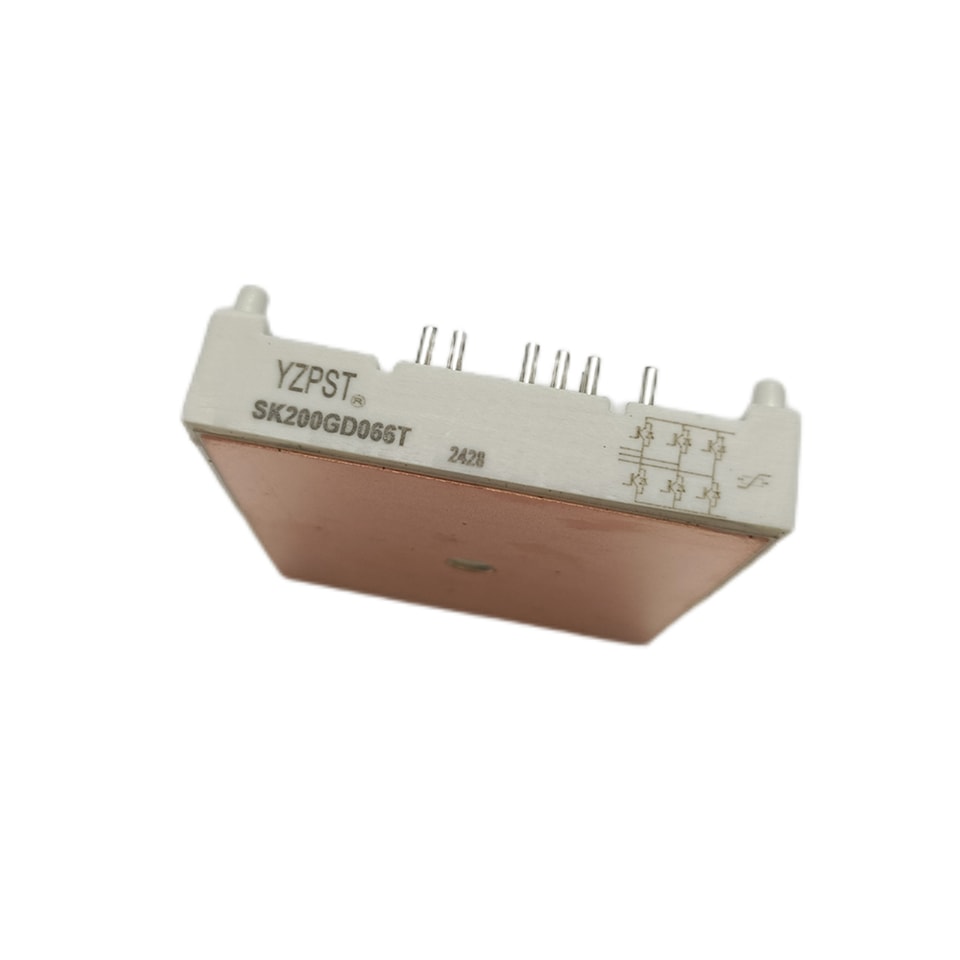

Модуль IGBT
YZPST-SK200GD066T
Предварительные данные

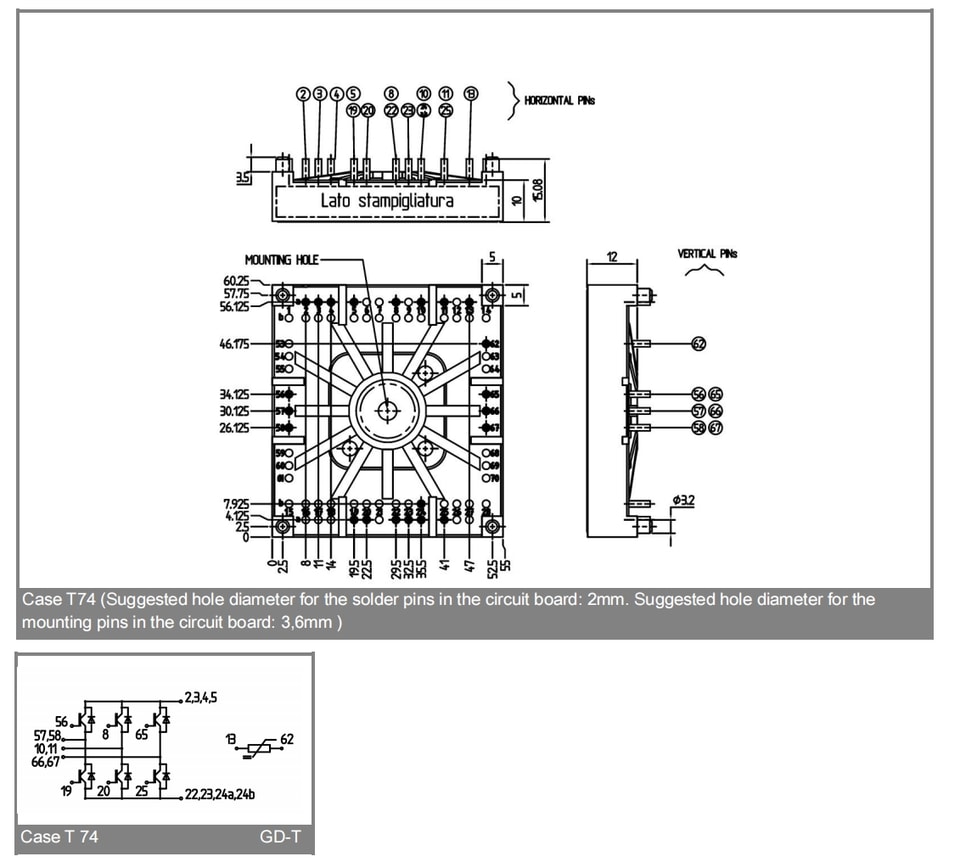

Особенности
модуль с креплением на один винт
Полностью совместим с 1,2,3
Улучшенные тепловые характеристики благодаря подложке из оксида алюминия
Технология Trench IGBT
Технология FWD CAL
Встроенный температурный датчик NTC
Типичные области применения*
Инвертор до 42 кВА
Тип.мощность двигателя 18,5 кВт
| Характеристики Tс= 25 °C, если не указано иное | |||||
| Обозначение | |||||
| Условия | |||||
| мин. тип. макс. | |||||
| Единицы | |||||
| IGBT | |||||
| VGE(th) | VGE= VCE, IC= 3,2 мА | 5 5,8 6,5 | V | ||
| ICES | VGE= 0 V, VCE= VCES Tj= 25 °C | 0,01 | мА | ||
| Tj= 125 °C | мА | ||||
| IGES | VCE= 0 V, VGE= 20 V Tj= 25 °C | 1200 | нА | ||
| Tj= 125 °C | нА | ||||
| VCE0 | Tj= 25 °C | 0,6 1 | V | ||
| Tj= 150 °C | 0,7 0,8 | V | |||
| rCE | VGE= 15 V Tj= 25 °C | 2,75 4 | мОм мОм | ||
| Tj= 150 °C | 4,25 5,5 | ||||
| VCE(sat) | ICnom= 200 A, VGE= 15 V Tj= 25 °CchipIev. | 1,45 | 1,9 | V | |
| Tj= 150 °CchipIev. | 1,7 | 2,15 | V | ||
| Cies | VCE= 25, VGE= 0 V f = 1 МГц | 12,2 | нФ | ||
| C | 0,76 | нФ | |||
| oes | 0,36 | нФ | |||
| C | |||||
| res | |||||
| td(вкл.) | RGon= 16 Ом | VCC= 300V | 144 | нс ns mJ ns ns mJ | |
| t r | di/dt 1720 A/μs | IC200 А | 128 | ||
| E | Tj= 150 °C | 13,9 | |||
| on | VGE-7/+15 В | 1040 | |||
| 91 | |||||
| td(выкл.) | RGoff= 16 Ом | 12 | |||
| tf | di/dt 2575 A/μs | ||||
| E | |||||
| Rth(j-s) | на IGBT | 0,45 | К/Вт | ||
| Абсолютное Предельные значения Tс= 25 °C, если не указано иное | ||||||
| Обозначение | ||||||
| Условия | ||||||
| Значения | ||||||
| Единицы | ||||||
| IGBT | ||||||
| VCES | Tj= 25 °C | 600 | V | |||
| IC | Tj= 175 °C Tс= 25 °C | 174 | A | |||
| Tс= 70 °C | 131 | A | ||||
| ICRM | ICRM= 2 x ICnom | 400 | A | |||
| VGES | ± 20 | V | ||||
| t | VCC= 360 V; VGE≤ 20 V; Tj= 125 °C | 6 | μs | |||
| psc | VCES< 600 V | |||||
| Обратный Диод | ||||||
| IF | Tj= 175 °C | T = 25 °Cs | 99 | A | ||
| T = 70 °Cs | 79 | A | ||||
| IFRM | IFRM= 2 x IFnom | 120 | A | |||
| Модуль | ||||||
| It(RMS) | A | |||||
| Tvj | -40 ... +175 | °C | ||||
| Tstg | -40 ... +125 | °C | ||||
| VisoI | AC, 1 мин. | 2500 | V | |||
Дополнительная информация о продукте отсутствует.
