P/N: Серия YZPST-BT136 триаков на 4 А

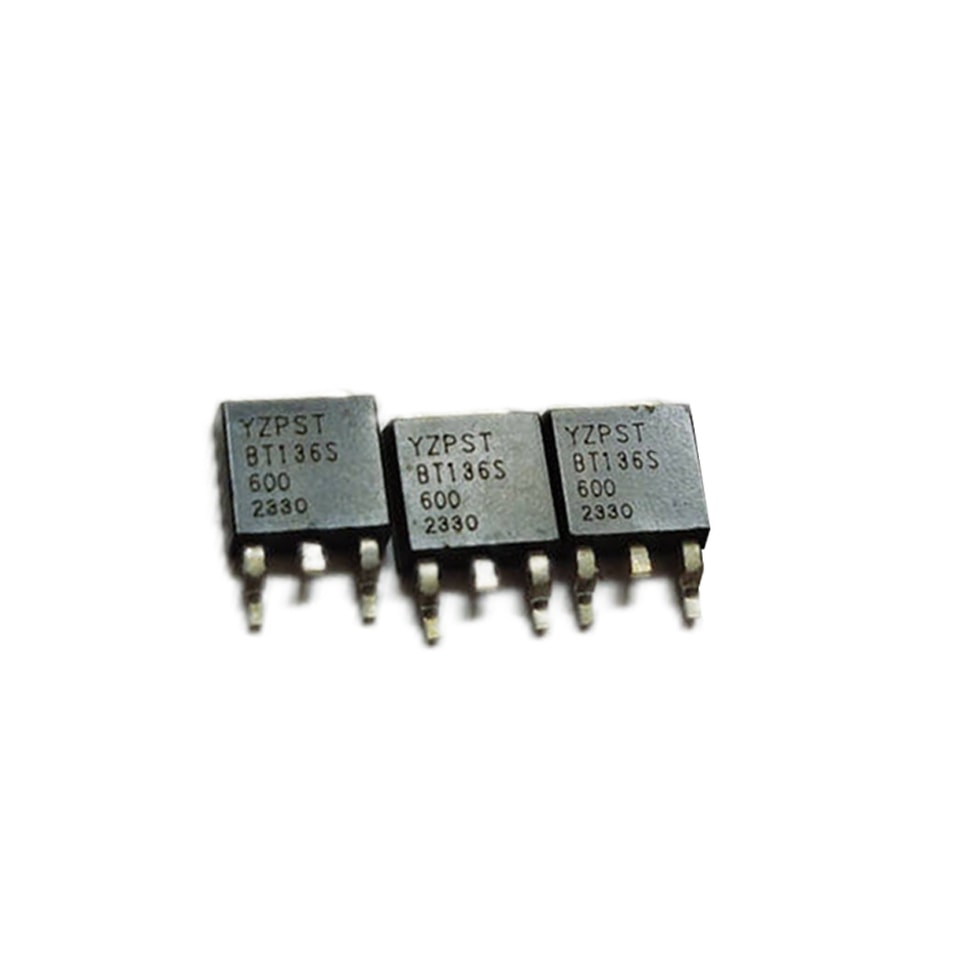

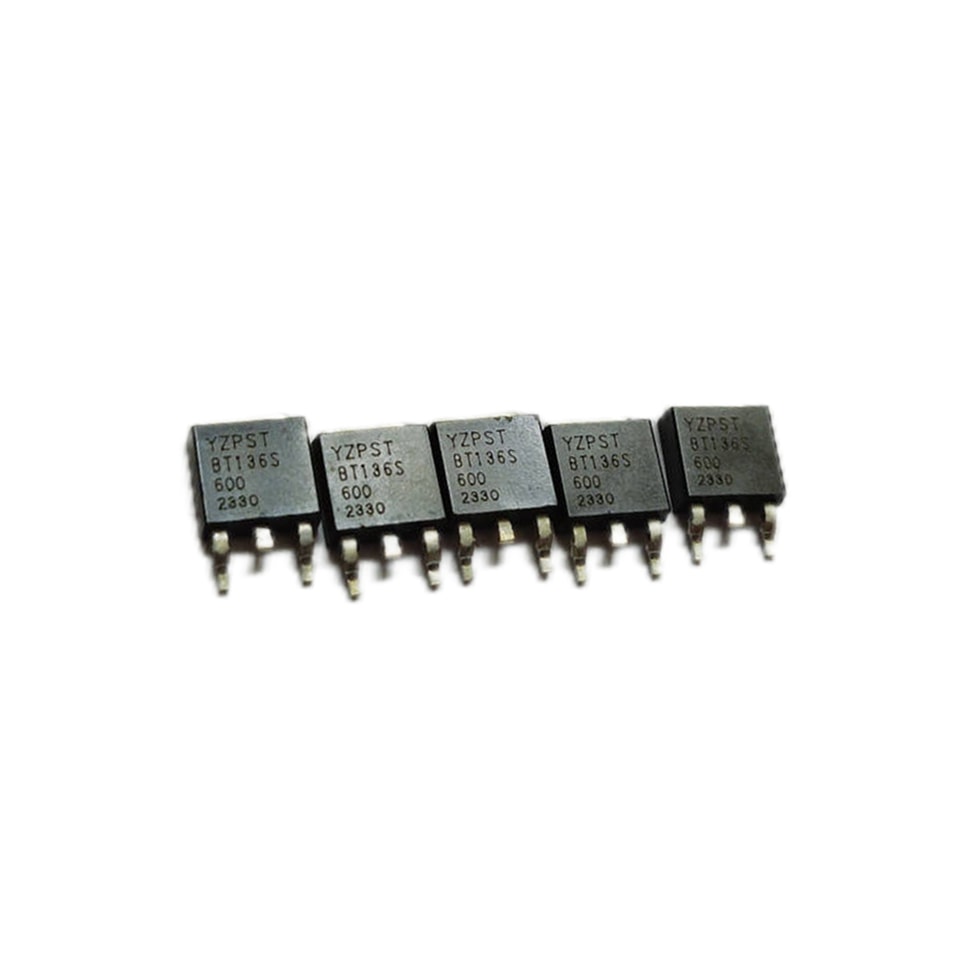

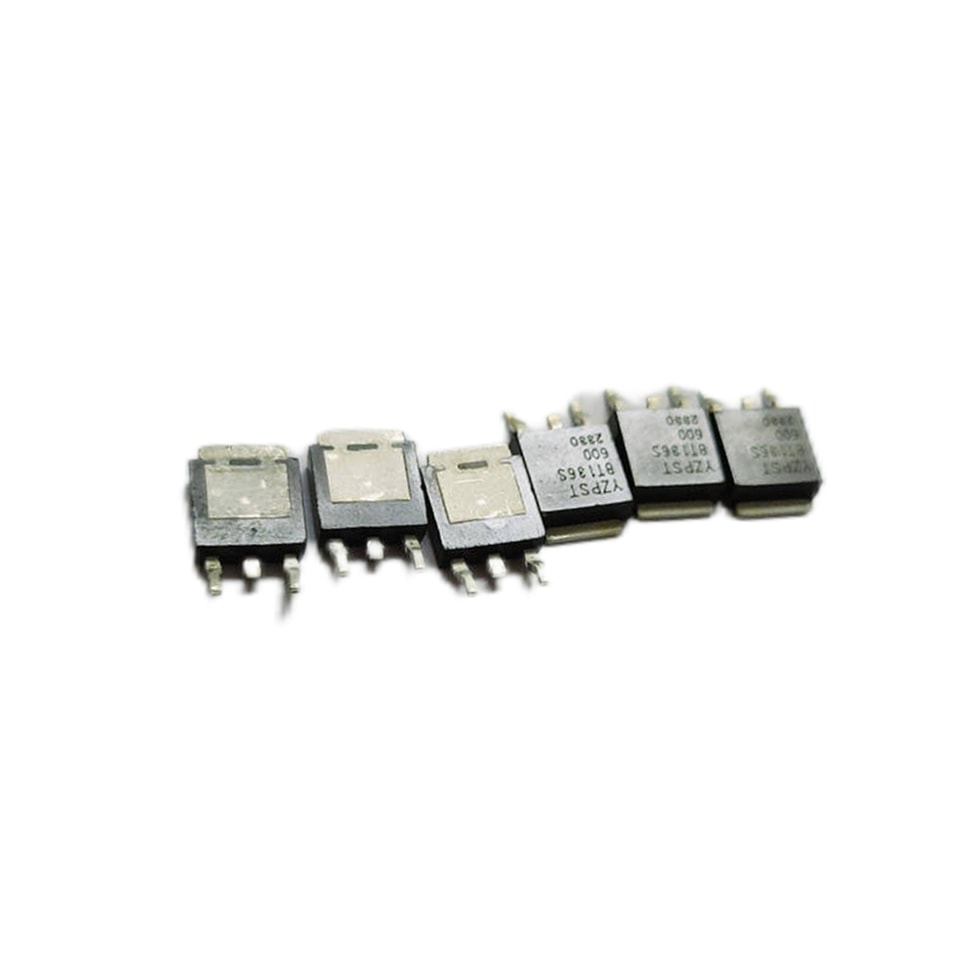

YZPST-BT136S-600
ОПИСАНИЕ:
Благодаря низким токам удержания и защёлкивания триаки серии BT136 особенно рекомендуются для применения в нагрузках средней и малой мощности резистивного типа.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(СКЗ) | 4 | A |
VDRM/ВRRM | 600/800 | V |
VTM | ≤1.7 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
| Параметр | Обозначение | Значение | Ед. изм. | |
| хранения диапазон температуры перехода | Tstg | -40~150 | ℃ | |
| Рабочий диапазон температуры перехода | Tj | -40~125 | ℃ | |
| Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V | |
| Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 600/800 | V | |
| Действующее значение тока в открытом состоянии | IT(СКЗ) | 4 | A | |
| Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания | ||||
| (полный цикл, F=50 Гц) | ITSM | 25 | A | |
| I2значение t для плавления (tp=10 мс) | I2t | 3.1 | A2s | |
| Критическая скорость нарастания в открытом состоянии ток коллектора (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Пиковая мощность затвора ток коллектора | IGM | 2 | A |
| Средний ток затвора рассеиваемая мощность | PG(AV) | 0.5 | W |
| Пиковая мощность затвора мощность | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃, если не указано иное)
| Параметр | Значение | ||||||
| Условия испытаний | Квадрант | T | D | E | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 5 | 10 | ||||
| IGT | VD=12 В, | Ⅳ | 5 | 10 | 25 | мА | |
| VGT | RL=33 Ом | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МАКС | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МИН | 0.2 | V | ||
| IВ | IT=100мА | МАКС | 5 | 10 | 20 | мА | |
| Ⅰ-Ⅲ-Ⅳ | 8 | 10 | 20 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 12 | 15 | 35 | мА |
| VD=0.66×VDRM Tj=125℃ Открытие затвора | |||||||
| dV/dt | МИН | 10 | 20 | 50 | V/ мкс | ||
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Обозначение | Условия испытаний | Значение | Ед. изм. | ||
| VTM | ITM=5A tp=380мкс | Tj=25℃ | МАКС | 1.7 | V |
| IDRM | Tj=25℃ | 5 | µA | ||
| IRRM | VDRM= VRRM | Tj= 125℃ | МАКС | 0.5 | мА |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-252-4R | 2.8 | |||
| Rth(j-c) | переход до case(AC) | TO-220B(без изоляции)/ TO-220C | 2.6 | ℃/Вт |

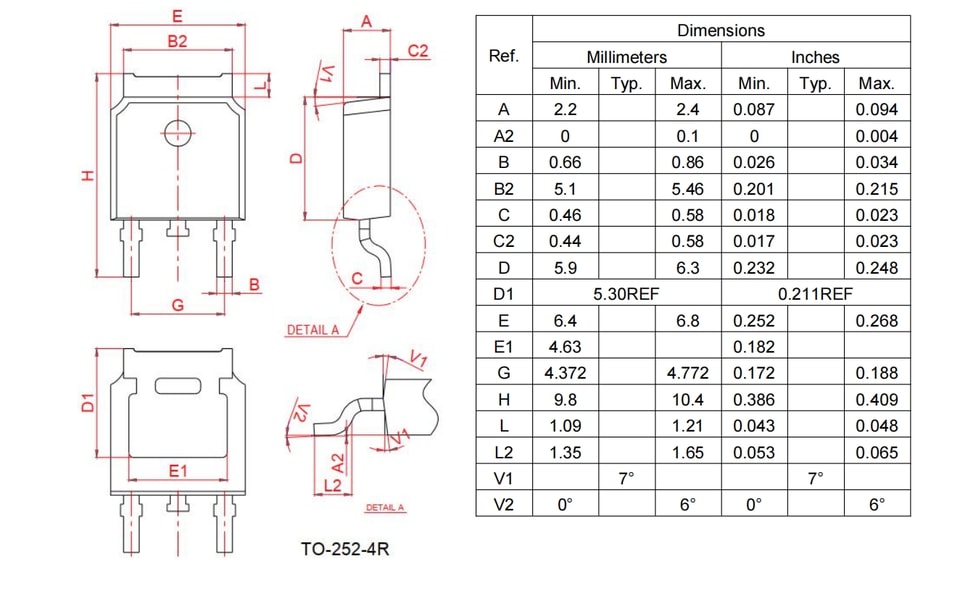

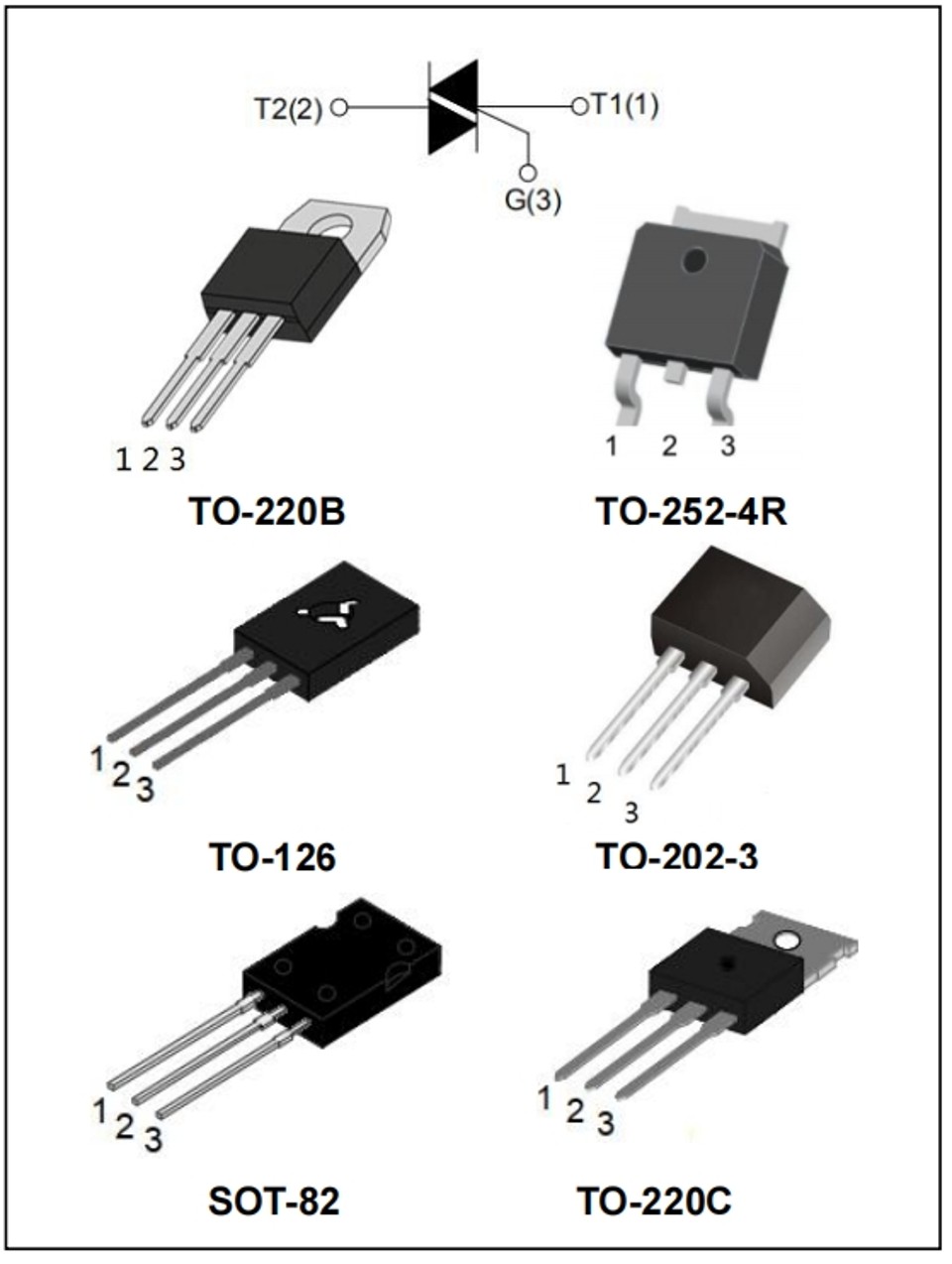

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
