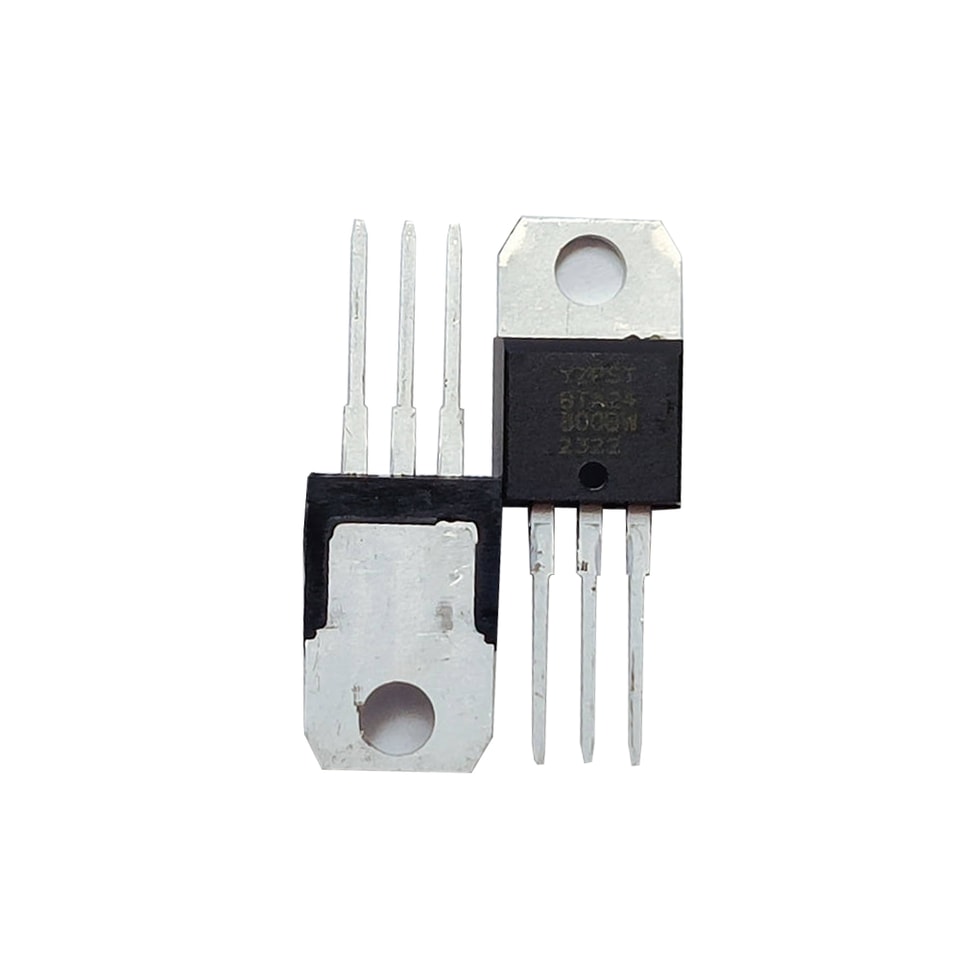

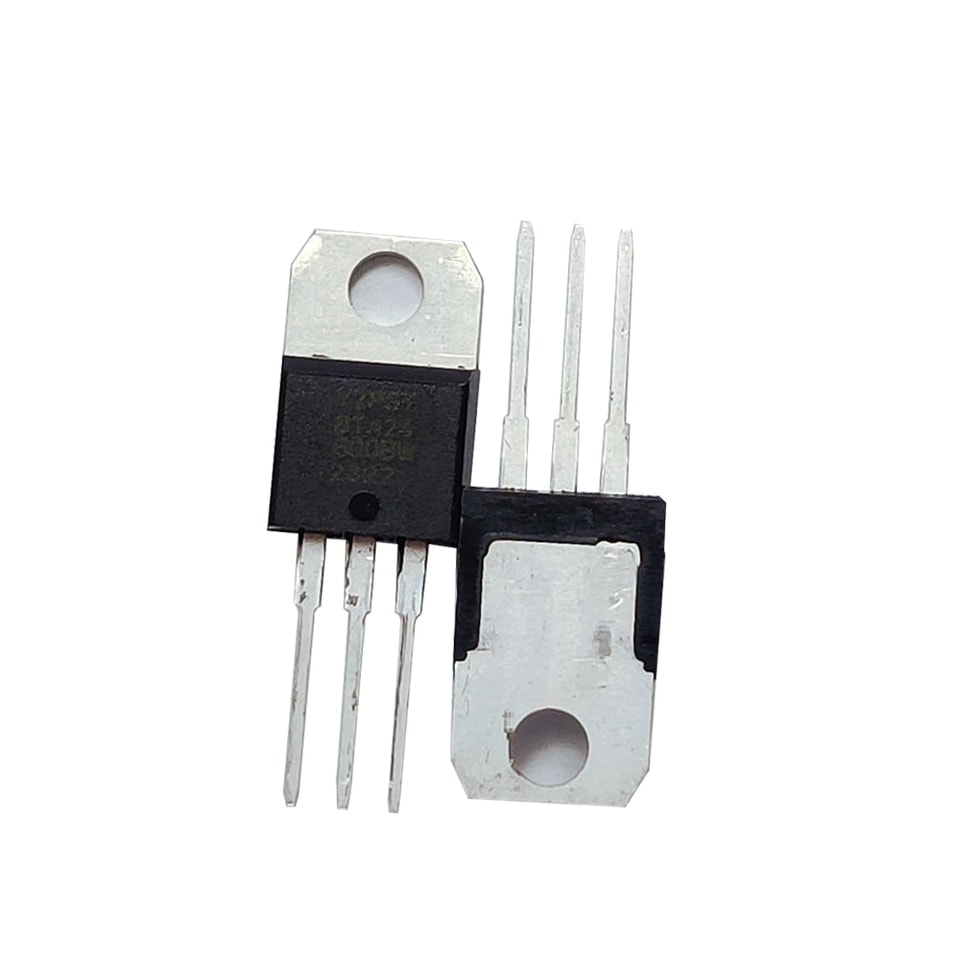

YZPST-BTA24-800BW Высокая скорость dv/dt, симистор BTA24-800BW 800 В, 25 А
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Серия триаков BTA24/BTB24 на 25 А
Высокая скорость dv/dt, симистор BTA24-800BW 800 В, 25 А
YZPST-BTA24-800BW
ОПИСАНИЕ:
Благодаря высокой стойкости к импульсным токовым перегрузкам триаки серии BTA24/BTB24 обеспечивают высокую скорость dv/dt и высокую помехоустойчивость к электромагнитным помехам.
Благодаря высоким коммутационным характеристикам трехквадрантные изделия особенно рекомендуются для применения на индуктивной нагрузке. За счет изоляции всех трех выводов от внешнего радиатора BTA24 обеспечивает номинальное напряжение изоляции 2500 VRMS в соответствии со стандартами UL.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 25 | A |
VDRM/VRRM | 600/800/1200/1600 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры p-n перехода | Tj | -40~125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800/1200/1600 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600/800/1200/1600 | V |
Действующее значение тока в открытом состоянии | IT(RMS) | 25 | A |
Неповторяющийся импульсный пиковый ток в открытом состоянии (полный цикл, F=50 Гц) |
ITSM |
250 |
A |
Значение I2t для плавления предохранителя (tp=10 мс) | I2t | 340 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (IG=2× IGT) | dI/dt | 50 | А/μs |
Пиковый ток затвора | IGM | 4 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 1 | W |
Пиковая мощность на затворе | PGM | 10 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃ если не указано иное)
3 квадранта：
| Параметр | Значение | |||||
| Условия испытаний | Квадрант | CW | BW | Ед. изм. | ||
| IGT | VD=12 В, | 35 | 50 | мА | ||
| VGT | RL=33 Ом | Ⅰ- Ⅱ-Ⅲ | МАКС | 1.3 | V | |
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ | МИН | 0.2 | V | |
| IВ | IT=100мА | МАКС | 60 | 80 | мА | |
| Ⅰ-Ⅲ | 70 | 90 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 80 | 100 | мА |
| VD=2/3VDRM Tj=125℃ Открытие затвора | ||||||
| dV/dt | МИН | 1000 | 1500 | V/ мкс | ||
4 квадранта：
| Параметр | Значение | |||||
| Условия испытаний | Квадрант | C | B | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 25 | 50 | мА | |||
| IGT | VD=12 В, | Ⅳ | 50 | 70 | мА | |
| VGT | RL=33 Ом | ВСЕ | МАКС | 1.5 | V | |
| VGD | VD=VDRM | ВСЕ | МИН | 0.2 | V | |
| IВ | IT=100мА | МАКС | 60 | 75 | мА | |
| Ⅰ-Ⅲ- Ⅳ | 70 | 80 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 90 | 100 | мА |
| VD=2/3VDRM Tj=125℃ Открытие затвора | ||||||
| dV/dt | МИН | 200 | 500 | V/ мкс | ||
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-220A (изолированный） | 1.5 | |||
| TO-220F (изолированный） | 1.6 | |||
| TO-263 | 2.1 | ℃/Вт | ||
| Rth(j-c) | переход до case(AC) | TO-3P | 0.68 | |

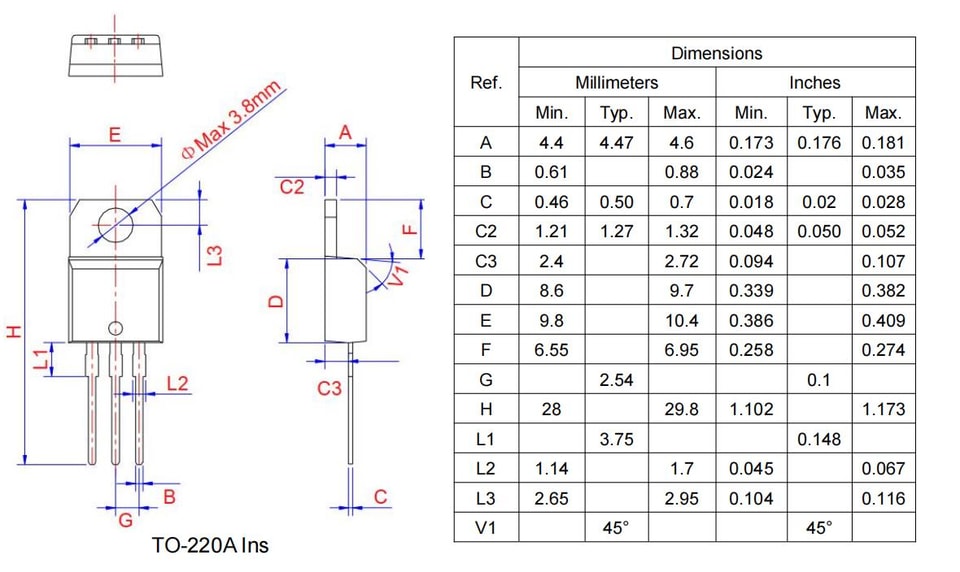

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
.jpg)
.jpg)
