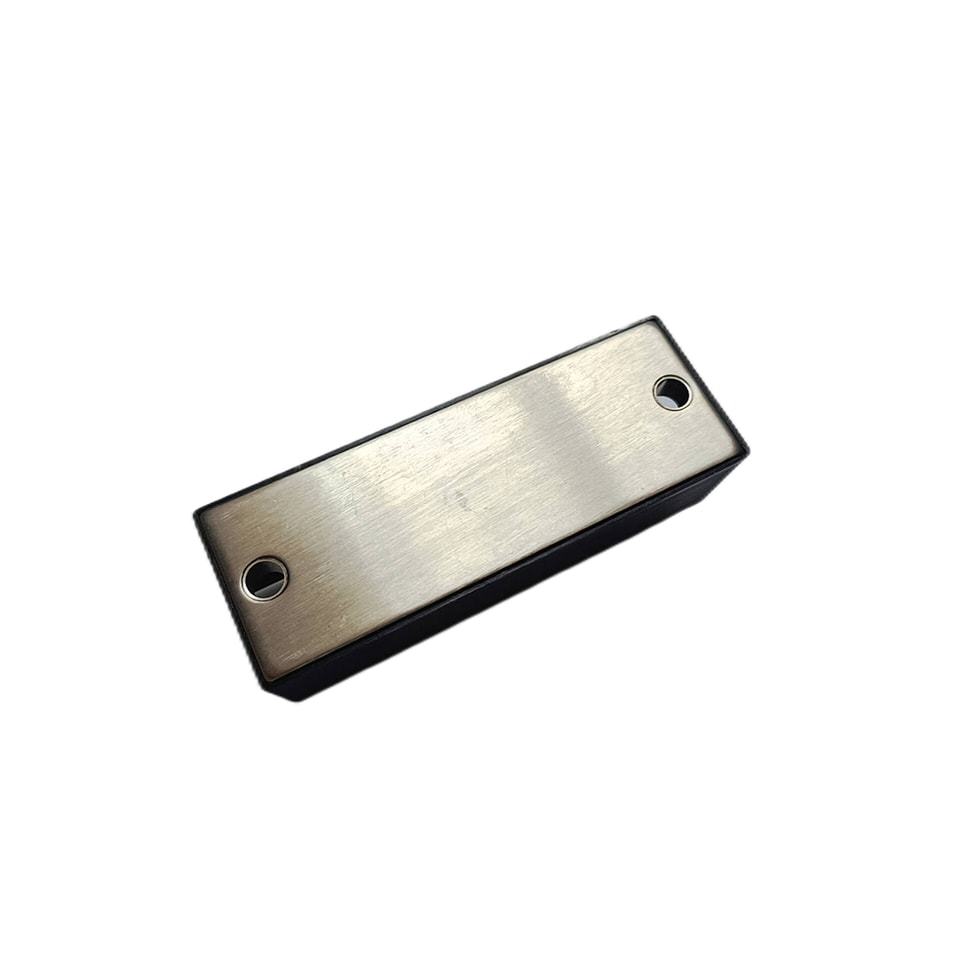

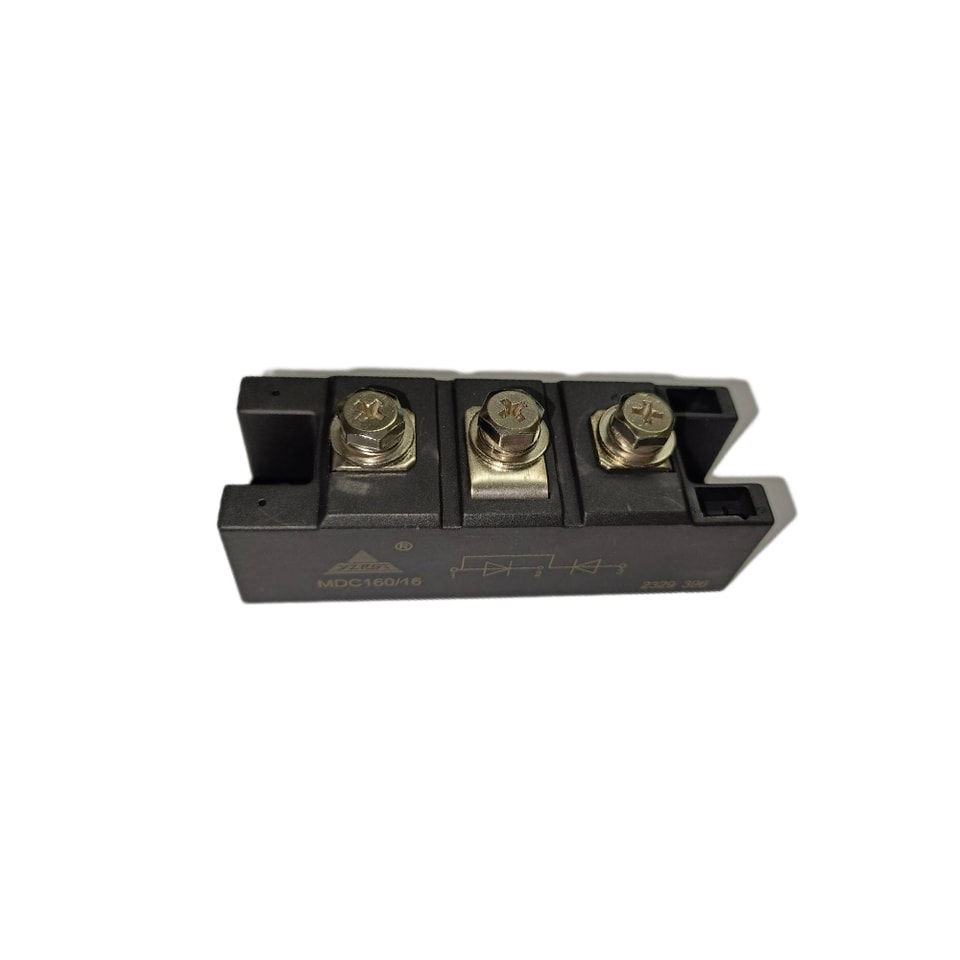

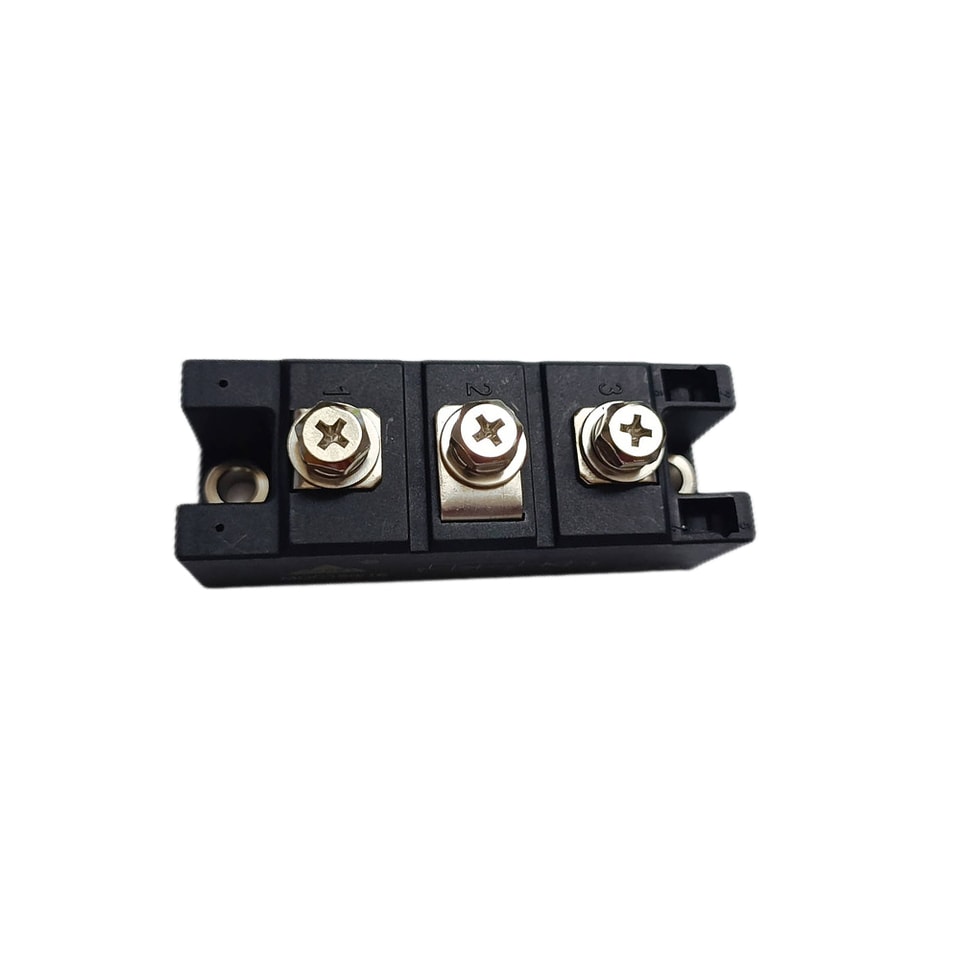

YZPST-MDC160-16
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
МОДУЛЬ ВЫПРЯМИТЕЛЬНОГО ДИОДА
P/N:YZPST-MDC160-16
Особенности:
- Электрически изолированное основание
- Высокая стойкость к импульсным перегрузкам
- Твердая пайка соединений для высокой надежности
Типичные области применения:
- Невыпрямляемые выпрямители для AC/DC-преобразователей
- Сетевой выпрямитель для транзисторных контроллеров AC-двигателей
- Обмотка возбуждения для DC-двигателей
Обратное блокирующий
Тип прибора | VRRM (1) | VRSM(1) |
YZPST MDC160 | 1600 В | 1700 В |
VRRM = Повторяющееся пиковое обратное напряжение
VRSM = Неповторяющееся пиковое обратное напряжение (2)
Примечания:
Все параметры указаны для Tj = 25 °C, если не оговорено иное.
(1) Все номиналы напряжения указаны для приложенной синусоидальной формы сигнала 50 Гц / 60 Гц в диапазоне температур от -40 до +135 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение при Tj = Tjmax
Повторяющийся пиковый обратный ток утечки | IRRM | 20 мА (3) |
Проводящее
Параметр | Обозначение | Мин | Макс. | Тип | Ед. изм. | Условия | ||
Среднее значение прямого ток коллектора | IF(AV) |
| 195 |
| A | Синусоида 50 Гц, угол проводимости 180°, Tc = 85 °C | ||
СКЗ значения прямого тока | IF(СКЗ) |
| 300 |
| A | Синусоида 50 Гц, угол проводимости 180°, Tc = 85 °C | ||
Пиковый импульсный (неповторяющийся) ток | IFSM |
| 5 |
| кА | Синусоида 50 Гц, угол проводимости 180°, Tj = Tjmax, VR = 0 | ||
I²t | I2 t |
| 125 |
| кА²с | Tj = Tjmax | ||
Пиковое прямое напряжение | VFM |
| 1.35 |
| V | Прямой ток 500 А, Tj = Tjmax | ||
Пороговое напряжение | VF(TO) |
| 0.85 |
| V | Tj = Tjmax | ||
Прямое дифференциальное сопротивление | rF |
| 1 |
| мОм | Tj = Tjmax | ||
СКЗ напряжения изоляции | VИЗМ. |
| 3000 |
| V | AC 50 Гц, 60 с | ||
Тепловые и механические характеристики и пара-метры
| Параметр | Обозначение | Мин | Макс. | Тип | Ед. изм. | Условия | ||
| Рабочий переход температуры | Tj | -40 | 135 | °C | ||||
| хранения температуры | Tstg | -40 | 125 | °C | ||||
| Тепловое сопротивление | Rth(j-c) | 0.18 | °C/Вт | SIN Проводимость 180° | ||||
| переход до case (на диод) | монтажа поверхности плавный, плоская и смазанная | |||||||
| Тепловое сопротивление | Rth(c-s) | 0.05 | °C/Вт | |||||
| корпус к радиатору (на модуль) | ||||||||
| Момент затяжки | T | 2.5 | 3.5 | Н·м | ||||
| case-радиатор | ||||||||
| Момент затяжки | T | 4 | 6 | Н·м | ||||
| шины-выводы | ||||||||
| Вес | W | 200 | g | |||||

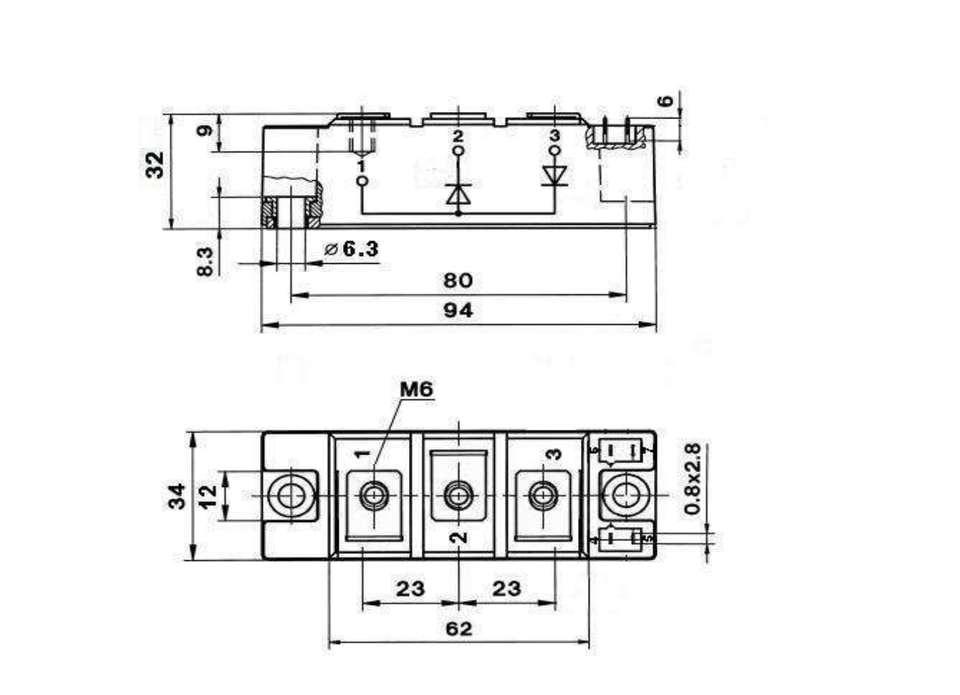

ОБЩИЙ ВИД И РАЗМЕРЫ
.jpg)
.jpg)
.jpg)
