Для получения дополнительной информации оВысоковольтный диодпожалуйста, загрузите PDF-файл выше под названием "YZPST HIGH VOLTAGE DIODE IN PLASTIC PACKAGE Rev.02"
№ | Позиция | Обозначение | Ед. изм. | Номинал | Условия |
1 | Повторяющееся пиковое обратное напряжение | VRRM | кВ | 8 | |
2 | Средний прямой ток | IF (AV) | мА | 200 | Tamb=60 °C Синусоидальная полуволна 50 Гц Среднее выпрямленное значение |
3 | Прямой импульсный ток | IFSM | A | 15 | Tamb=25 °C Синусоидальная полуволна 50 Гц, однократный импульс |
4 | Обратный импульсный ток | IRSM | мкА | 5 | |
5 | Максимальная температура перехода | Tjmax | °C | 130 | |
6 | Температура хранения | Tstg | °C | -40~+130 |
№ | Позиция | Обозначение | Ед. изм. | Номинал | Условия испытаний |
1 | Падение прямого напряжения | VFM | V | 18 max | IFM=200 мА |
2 | Обратный ток при нормальной температуре | IRM1 | мкА | 5 max | VRM=8 кВ |
YZPST может предоставить следующий список аналогов высоковольтные диоды.
Высоковольтные диоды
2CLG 100 мА 10 кВ
2CLG 100 мА 20 кВ
2CLG 100 мА 15 кВ
2CL 500 мА 12 кВ
2CL104 (350 мА 12 кВ)
2CL106 (500 мА 12 кВ)
HV600S10 (600 мА 10 кВ)
HV600S12 (500 мА 12 кВ)
Высокочастотный высоковольтный диод
2CL G 20 мА 20 кВ 80 нс
04D, 04Z (10 мА 4000 В, 80 нс)
08D, 08X, 08Z (10 мА 8000 В, 80 нс)
PST-12 (10 мА 12000 В, 80 нс)
PST-14 (10 мА 12000 В, 80 нс)
PST-16 (10 мА 12000 В, 80 нс)

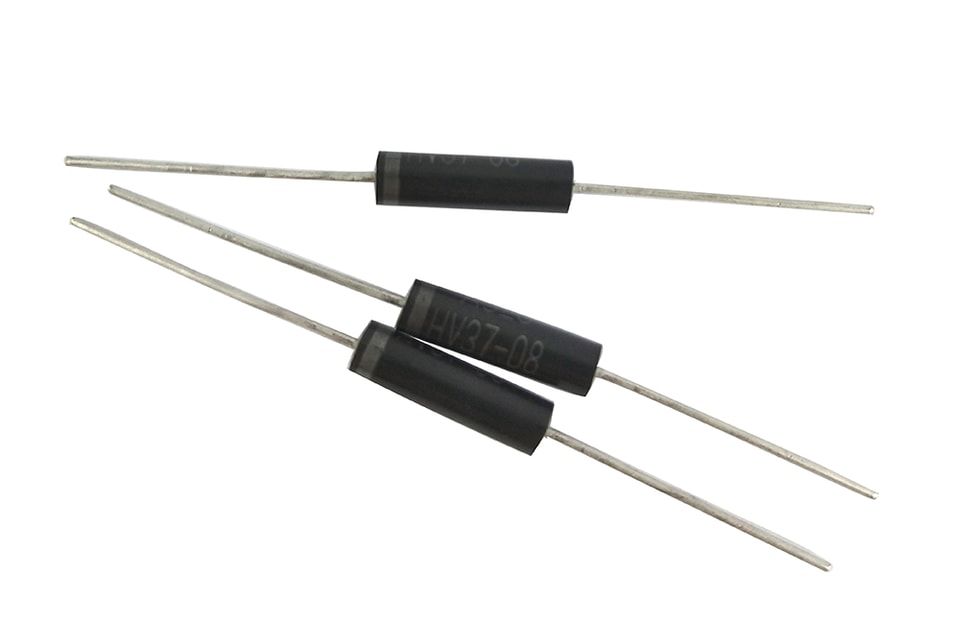

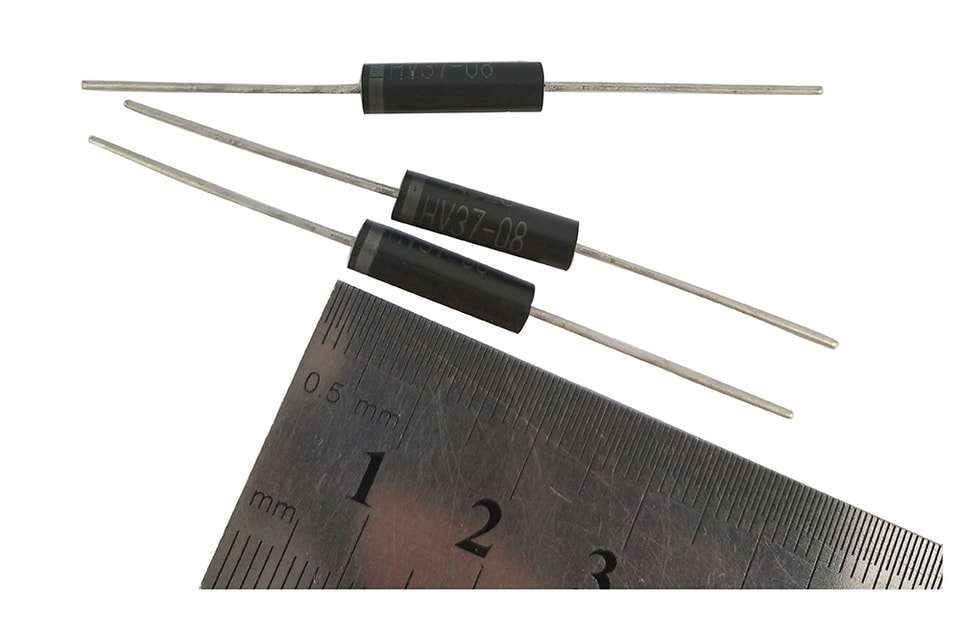

HV37-08 (200 мА 8 кВ 80 нс)
HV37-08F (200 мА 8 кВ 70 нс)

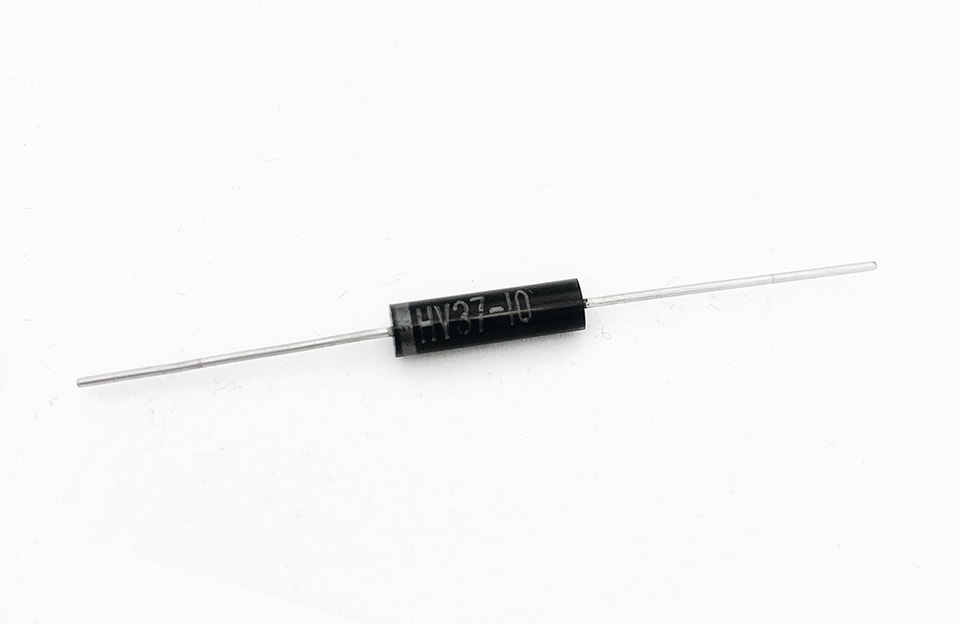

HV37-10 (200 мА 10 кВ 80 нс)
HV37-20 (200 мА 20 кВ 80 нс)
HV37-20F (200 мА 20 кВ 70 нс)
CL03-10F (300 мА 10 кВ 80 нс)
FOB (450 мА 8 кВ 40 нс)
FOB-12 (450 мА 12 кВ 40 нс)
Высоковольтная кремниевая сборка
(20 мА–10 А, 30 кВ–500 кВ)
Для получения дополнительной информации оВысоковольтный диодпожалуйста, загрузите PDF-файл выше под названием "YZPST HIGH VOLTAGE DIODE IN PLASTIC PACKAGE Rev.02"
