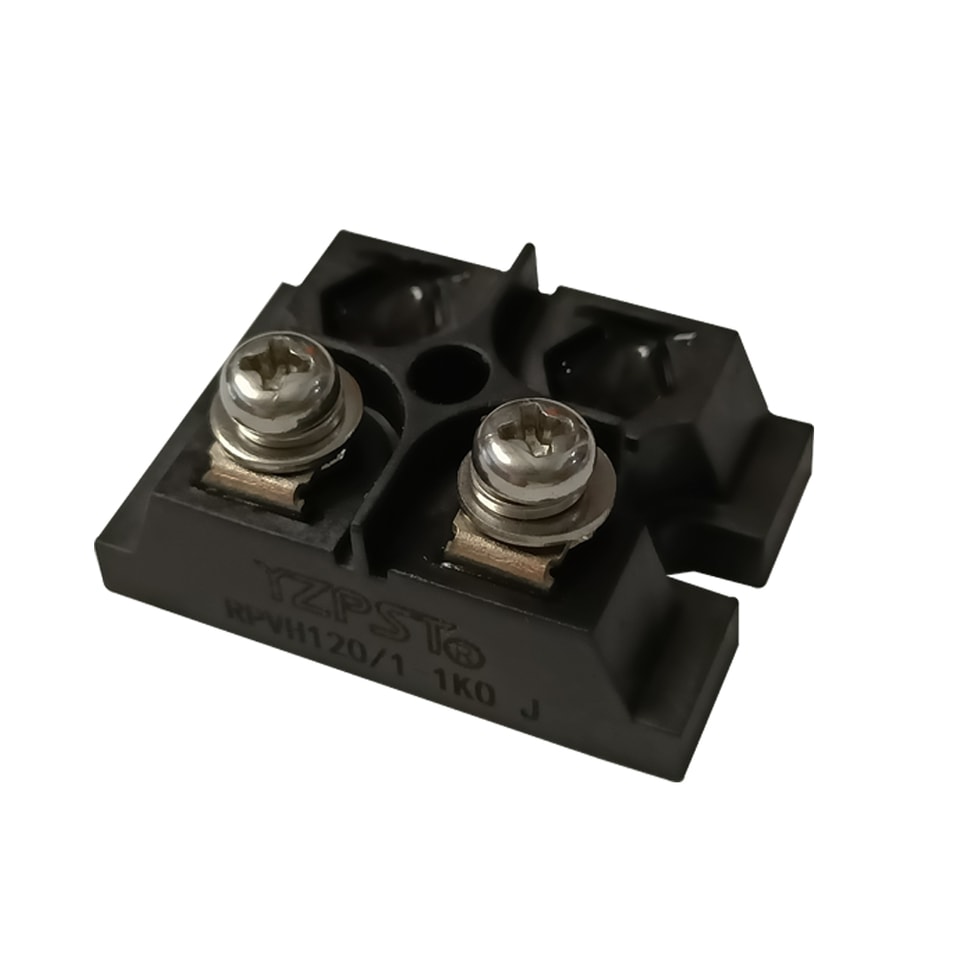

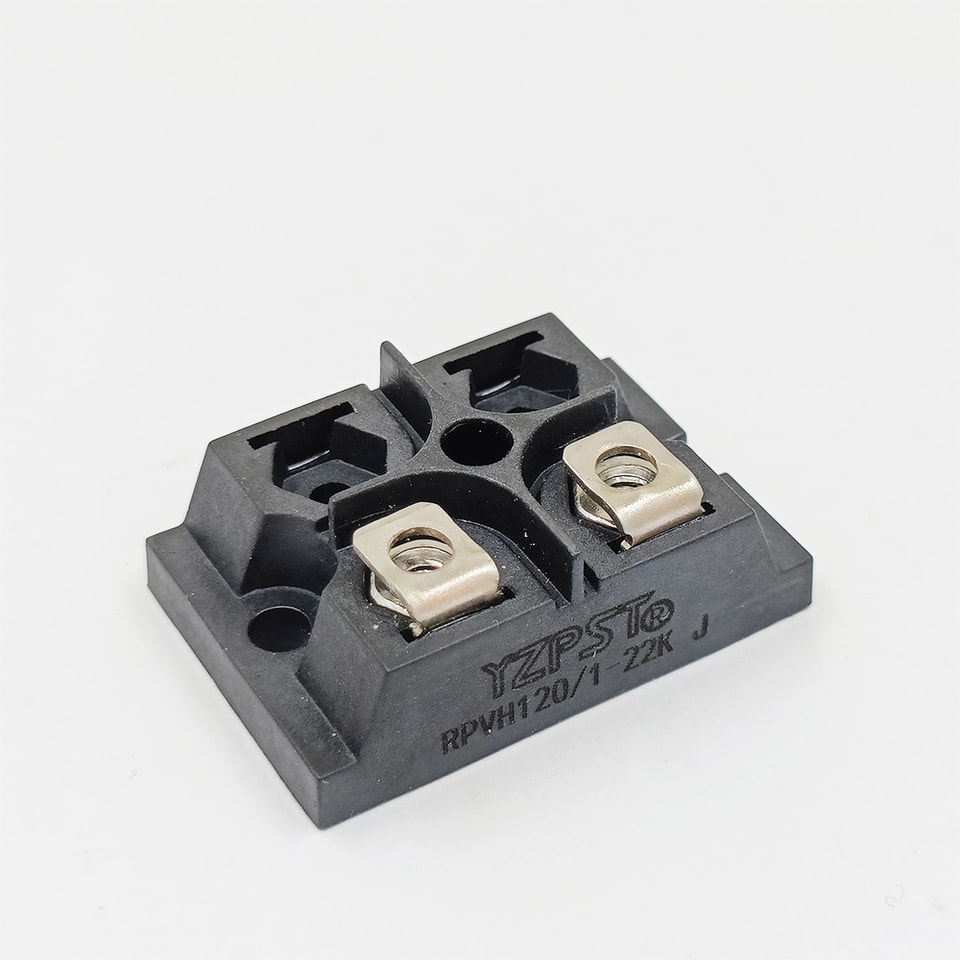

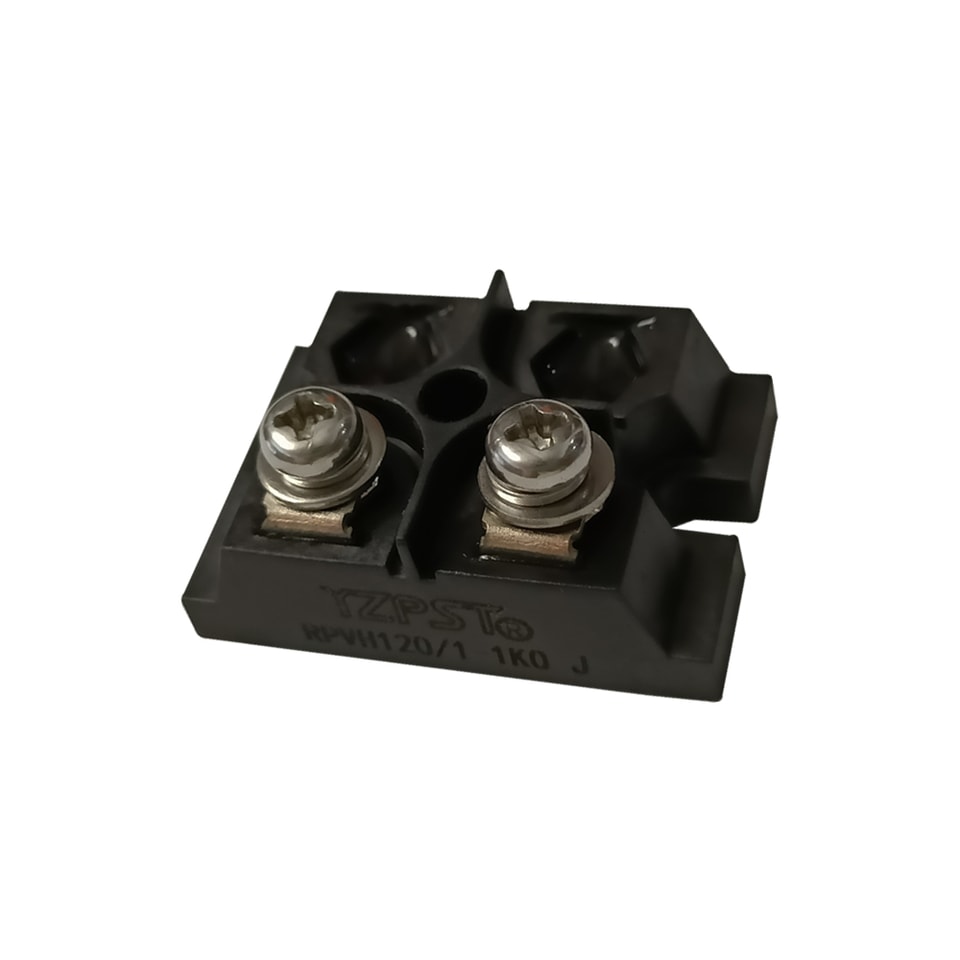

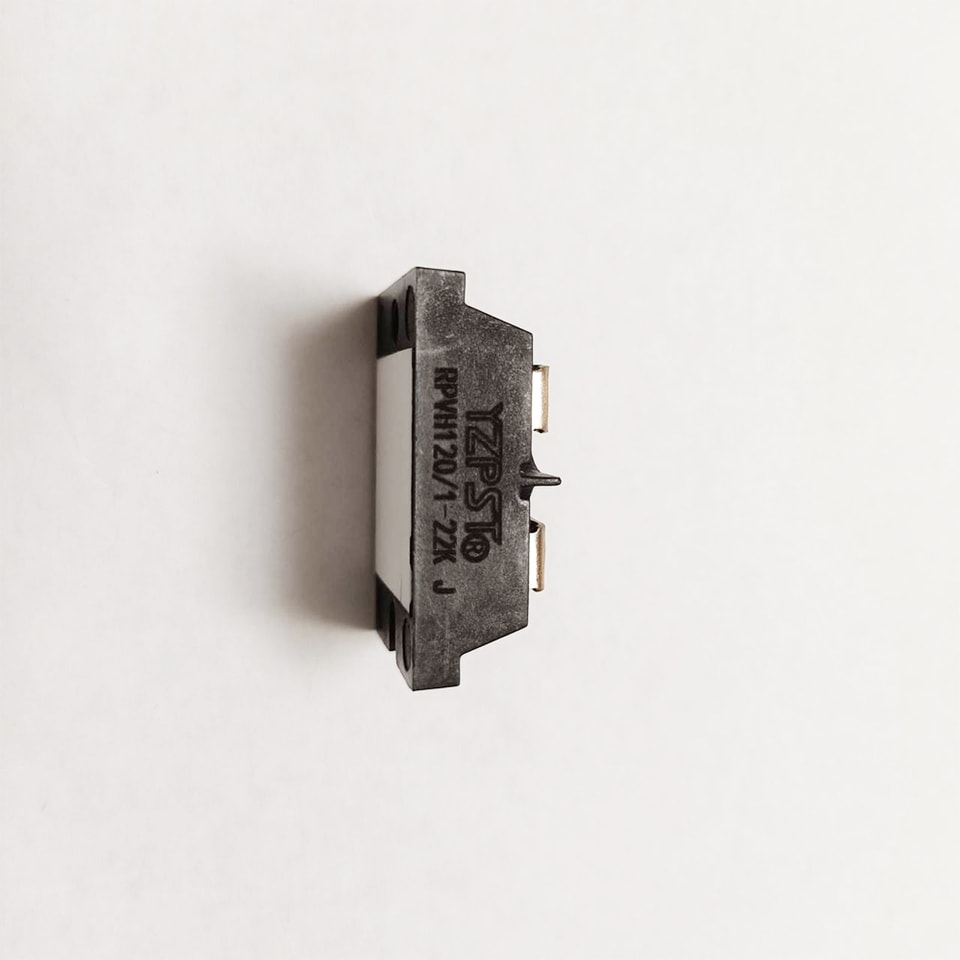

YZPST-RPVH120/1-22K±5％
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Силовые толстопленочные резисторы RPVH120
Область применения:
Настоящая спецификация устанавливает общие характеристики и требования к мощным толстопленочным резисторам RPVH 120.
Размеры: размерный ряд: мм; тип корпуса: SOT-227
Конструкция резистора:
Нормативная база:
GB/T 5729-2003 Фиксированные резисторы для электронной аппаратуры. Часть 1. Общие технические условия
GB/T 2828.1-2012 Процедура технического выборочного контроля по партиям и таблица выборки GB/T 2691-2016 Метод маркировки резисторов и конденсаторов
Основные технические параметры:
Номинальная мощность | Когда температура базовой пластины составляет≤70℃, номинальная мощность составляет 120 Вт |
Сопротивление /Ом | 1--1M |
Допуск | ±5% |
Температурный коэффициент | ±250 ppm/℃(25-85℃) |
Максимальное рабочее напряжение | 1500 В DC |
Испытательное напряжение изоляции | 5 кВ DC 1 мин |
Распределенная емкость | ＜45 пФ |
Сопротивление изоляции | ＞10 GОм |
Диапазон рабочей температуры | -55℃-+155℃ |
Основные пункты контроля, методы проверки и требования к характеристикам:
пункт |
Условия испытаний |
Требование к характеристикам |
Прочность выводов | Проверка на отрыв мягкого вывода: 10 Н, для штырькового типа крутящий момент 1,0 Н·м | ΔR≤±（1%R+0,05 Ω） |
Вибрация высокой частоты | Частота 10~500 Гц, 10 g, 6 ч | ΔR≤±（1%R+0,05 Ω） |
перегрузка | Прикладывать напряжение, в 1,5 раза превышающее номинальное, в течение 10 с |
ΔR≤±（0,4%R+0,1Ω） |
Надёжность при комнатной температуре | Номинальная нагрузка при мощности 1000 ч, а температура основания менее 70 °C℃ |
ΔR≤±（5%R+0,05Ω） |
Способ монтажа и требования к радиатору
Резистор устанавливается на радиатор двумя винтами M4, момент затяжки не должен превышать 1,3 Н·м (для обеспечения надежной работы и эффективного отвода тепла);
Контактная поверхность должна быть очищена;
Плоскостность радиатора: 0,05–0,1 мм (в пределах 100 мм); шероховатость радиатора должна быть 6,3 мкм;
Для улучшения теплопроводности контактные поверхности (окись алюминия, радиаторы) следует покрыть силиконовой смазкой.
Для получения дополнительной информации о YZPST-RPVH120/1-22K±5％пожалуйста, загрузите указанный выше PDF-файл «YZPST-RPVH120»
