YZPST-600B120E53

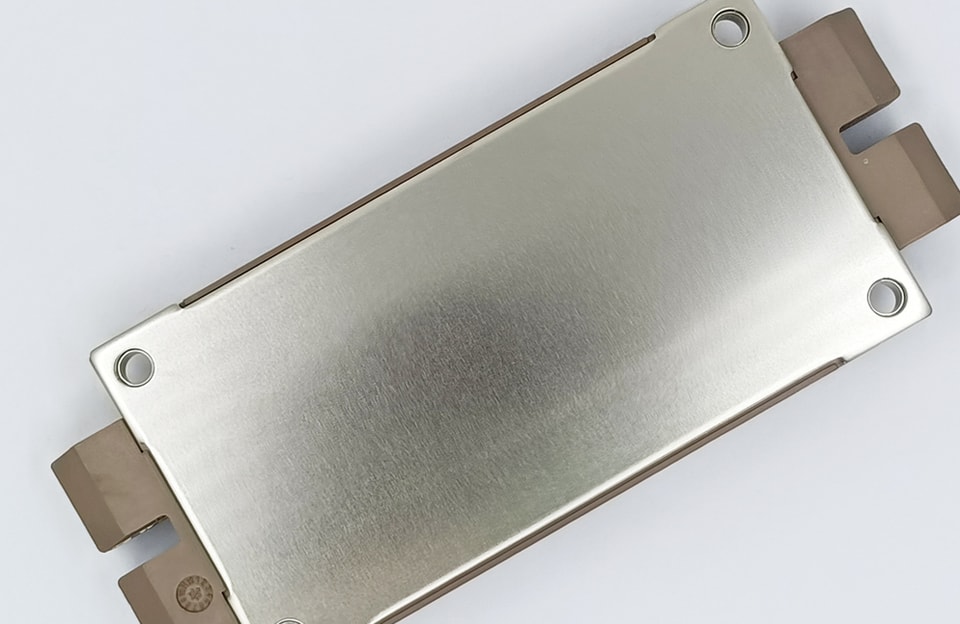

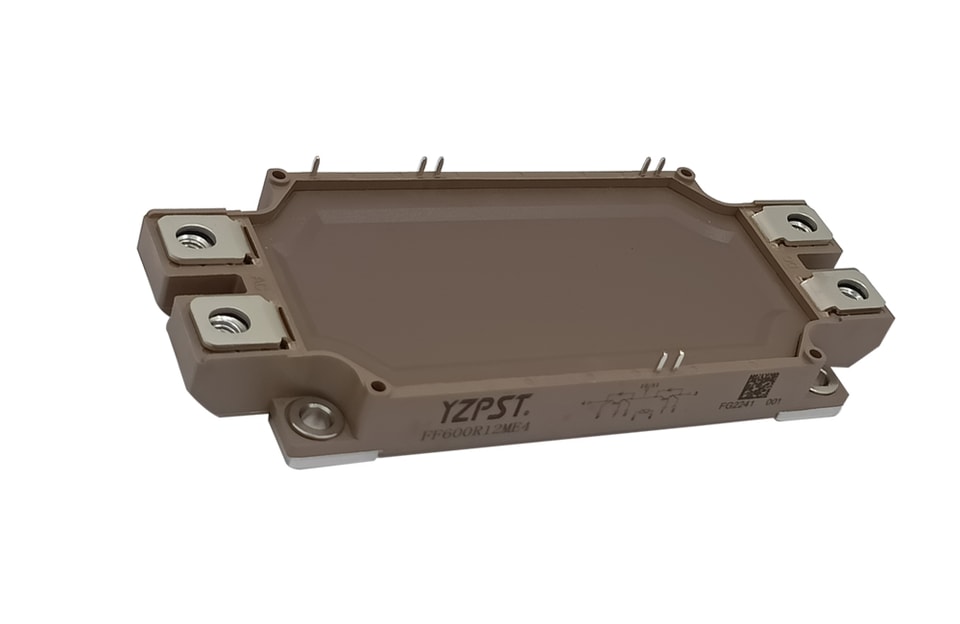

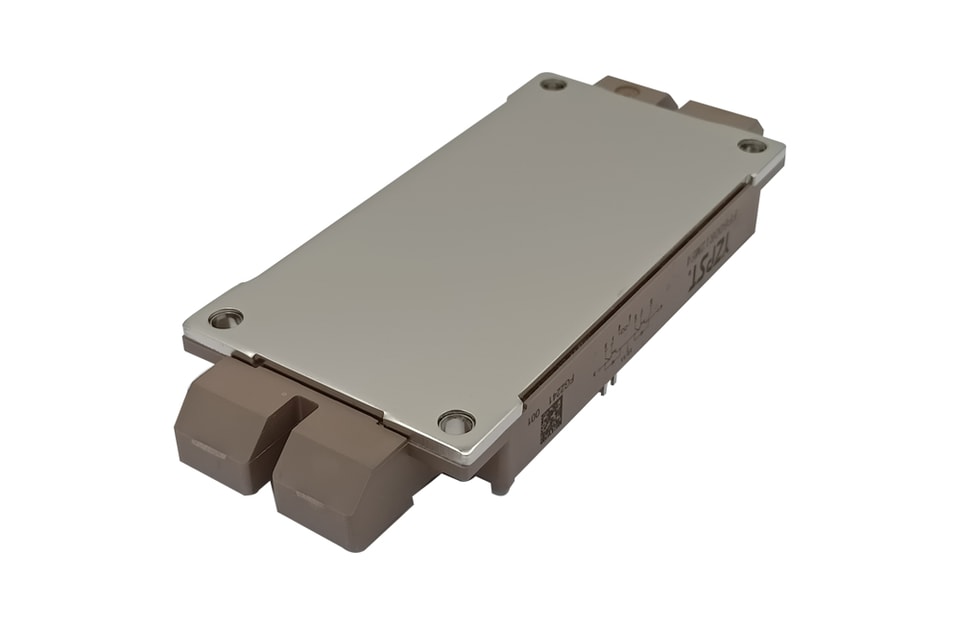

Силовой модуль IGBT
Области примененияИнвертор для привода двигателя
Усилитель сервопривода переменного и постоянного тока
ИБП (источники бесперебойного питания)
Особенности
Низкое Vce(sat) благодаря технологии SPT+
Vce(sat) с положительным температурным коэффициентом
С быстрым и мягким восстановлением анти-параллельного диода FWD
Высокая стойкость к короткому замыканию (10 мкс)
Модульная структура с низкой индуктивностью
Предельно допустимые значения
Параметр | Обозначение | Условия | Значение | Ед. изм. |
Напряжение коллектор-эмиттер | VCES | VGE=0 В, IC=1 мА, Tvj=25℃ | 1200 | V |
Непрерывный ток коллектора | IC | Tc=100℃ | 600 | A |
Пиковый ток коллектора | ICRM | ICRM=2IC | 1200 | A |
Напряжение затвор-эмиттер | VGES | Tvj=25℃ | ±20 | V |
Полная рассеиваемая мощность (IGBT-инвертор) | Pобщ. | Tc=25℃ Tvjmax=175℃ | 3750 | W |
Характеристики IGBT
Параметр |
Обозначение |
Условия |
Значение |
Ед. изм. | ||
Мин. | Тип. | Макс. |
| |||
Пороговое напряжение затвор-эмиттер | VGE(th) | VGE=VCE,IC=3 мА, Tvj=25℃ | 5.0 | 5.8 | 6.5 | V |
Ток отсечки коллектор-эмиттер |
ICES | VCE=1200V,VGE=0 В, Tvj=25℃ |
|
| 1.0 | мА |
VCE=1200V,VGE=0 В, Tvj=125℃ |
|
| 5.0 | мА | ||
Коллектор-эмиттерНапряжение насыщения |
VCE(sat) | Ic=600 А, VGE=15 В, Tvj=25℃ |
| 1.70 |
| V |
Ic=600 А, VGE=15 В, Tvj=125℃ |
| 2.00 |
| V | ||
Входная ёмкость | Cies |
VCE=25 В, VGE =0В, f=1 МГц, Tvj=25℃ |
| 43.1 |
| нФ |
Выходная ёмкость | Coes |
| 2.25 |
| нФ | |
Обратная передаточная ёмкость | Cres |
| 1.95 |
| нФ | |
Внутреннее сопротивление затвора | Rgint |
|
| 1.25 |
| Ом |
Время задержки включения | td(вкл.) |
IC=600 А VCE= 600V VGE= ±15 В RG= 1,2 Ом Tvj=25℃ |
| 250 |
| нс |
Время нарастания | tr |
| 88 |
| нс | |
Время задержки при выключении | td(выкл.) |
| 560 |
| нс | |
Время спада | tf |
| 131 |
| нс | |
Потери энергии при включении время | Eon |
| 33.1 |
| мДж | |
Потери энергии при выключении время | Eвыкл. |
| 57.8 |
| мДж | |
Время задержки включения | td(вкл.) |
IC=600 А VCE = 600 V VGE = ±15 В RG = 1.2Ω Tvj=125℃ |
| 300 |
| нс |
Время нарастания | tr |
| 102 |
| нс | |
Время задержки при выключении | td(выкл.) |
| 650 |
| нс | |
Время спада | tf |
| 180 |
| нс | |
Потери энергии при включении время | Eon |
| 50.2 |
| мДж | |
Потери энергии при выключении время | Eвыкл. |
| 87.8 |
| мДж | |
Данные SC |
Isc | Tp≤10us,VGE=15 В,Tvj=150℃,Vcc=600V, VCEM≤1200V |
|
2400 |
|
A |
Характеристики диода
Параметр |
Обозначение |
Условия |
Значение |
Ед. изм. | ||
Мин. | Тип. | Макс. |
| |||
Постоянный прямой ток диода | IF | Tc=100℃ |
| 600 |
| A |
Пиковый прямой ток диода | IFRM | IFRM=2IF |
| 1200 |
| A |
Прямое напряжение |
VF | IF=600 А,Tvj=25℃ |
| 1.65 |
| V |
IF=600 А,Tvj=125℃ |
| 1.75 |
| V | ||
Восстановленный заряд | Qrr |
IF =600 АVR=600V -diF/dt =6000 А/мксTvj=25℃ |
| 60.3 |
| мкКл |
Пиковый обратный ток восстановления | Irr |
| 415 |
| A | |
Время обратного восстановления | trr |
| 260 |
| нс | |
Энергия обратного восстановления | Eвосст. |
| 28.1 |
| мДж | |
Восстановленный заряд | Qrr |
IF=600 АVR=600V -diF/dt =6000 А/мксTvj=125℃ |
| 114 |
| мкКл |
Пиковый обратный ток восстановления | Irr |
| 543 |
| A | |
Время обратного восстановления | trr |
| 380 |
| нс | |
Энергия обратного восстановления | Eвосст. |
| 51.8 |
| мДж | |
Схема соединений
Габаритные размеры корпуса
.jpg)
.jpg)
