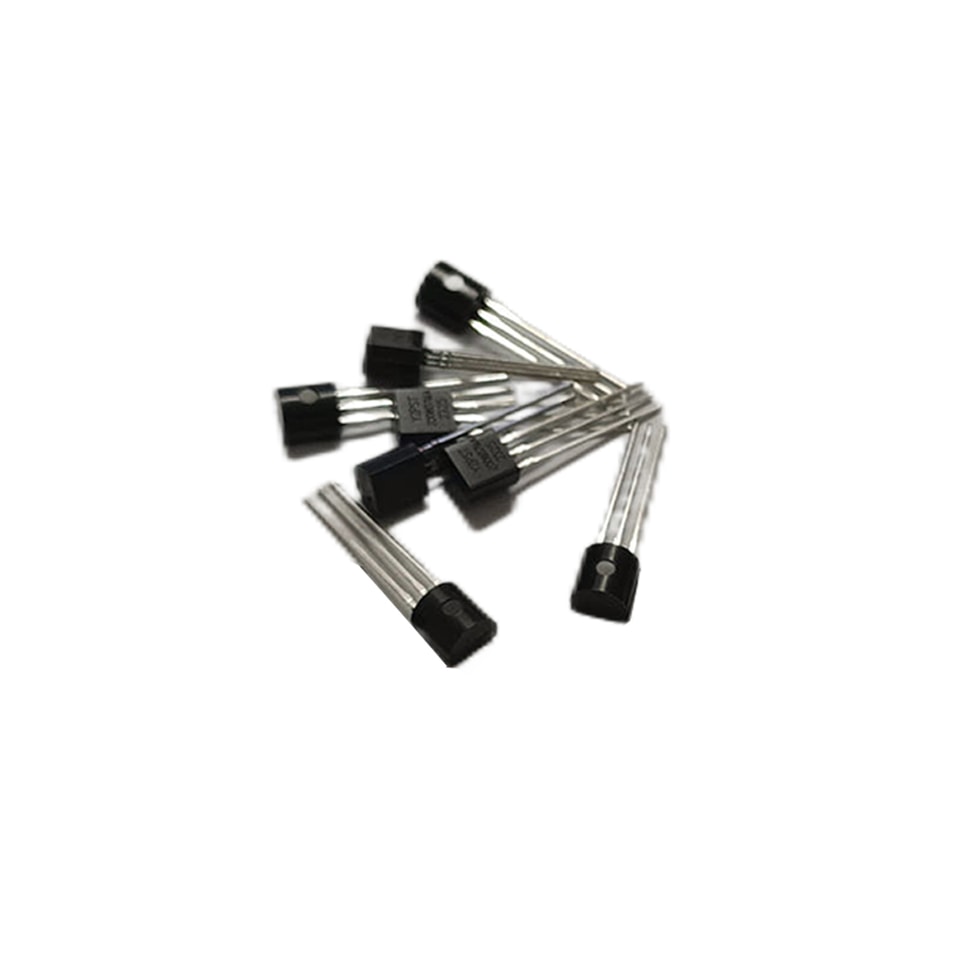

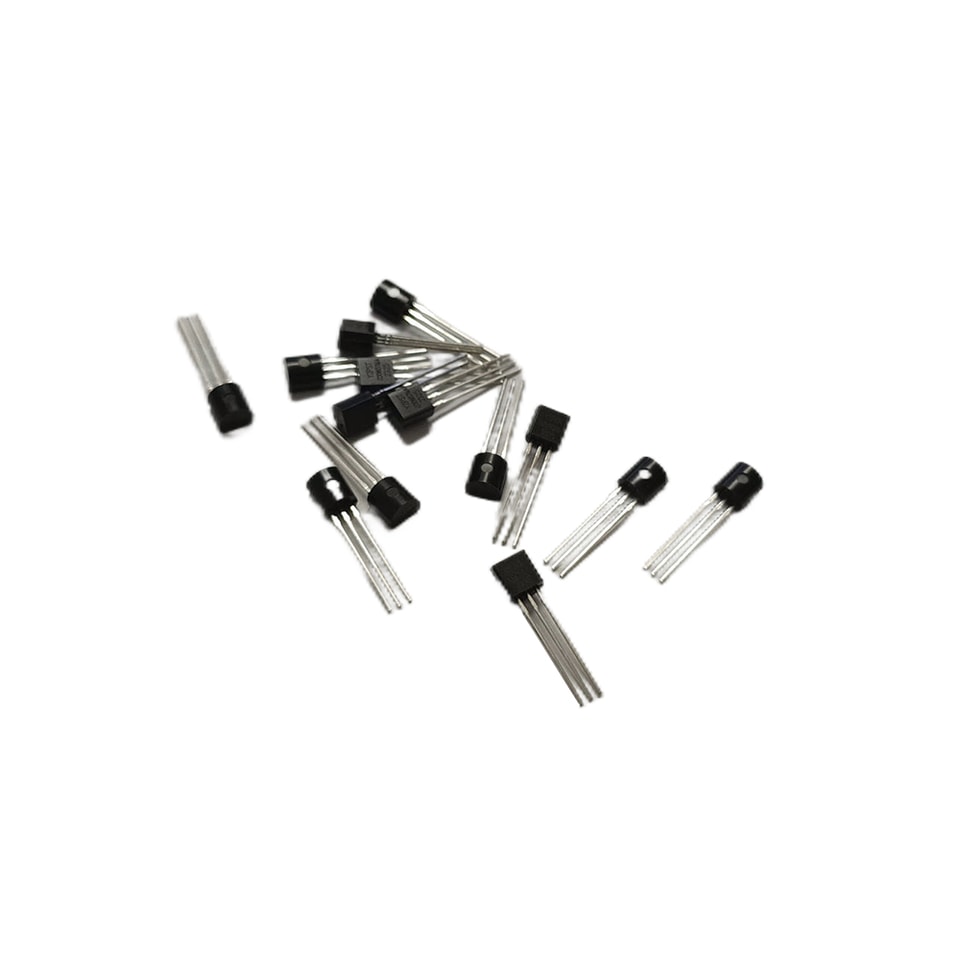

YZPST-ZO0607MA
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
ОПИСАНИЕ:
С низким током удержания и тока защёлкивания, Серия Z0607симисторов особенно рекомендуетсядля использования в средних и маломощных нагрузках резистивного типа мощность нагрузок.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(СКЗ) | 0.8 | A |
VDRM/ВRRM | 600/800 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. | |
хранения диапазон температуры перехода | Tstg | -40~150 | ℃ | |
Рабочий диапазон температуры перехода | Tj | -40~125 | ℃ | |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V | |
Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 600/800 | V | |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 0.8 | A | |
Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания (полный цикл, F=50 Гц) |
ITSM |
9 |
A | |
I2значение t для плавления (tp=10 мс) | I2t | 0.45 | A2s | |
Средний ток затвора рассеиваемая мощность | PG(AV) | 0.1 | W | |
Пиковая мощность затвора мощность | PGM | 5 | W | |
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
Обозначение | Условия испытаний | Значение | Ед. изм. | |
Rth(j-c) |
переход до case(AC) | TO-92 | 75 |
℃/Вт |

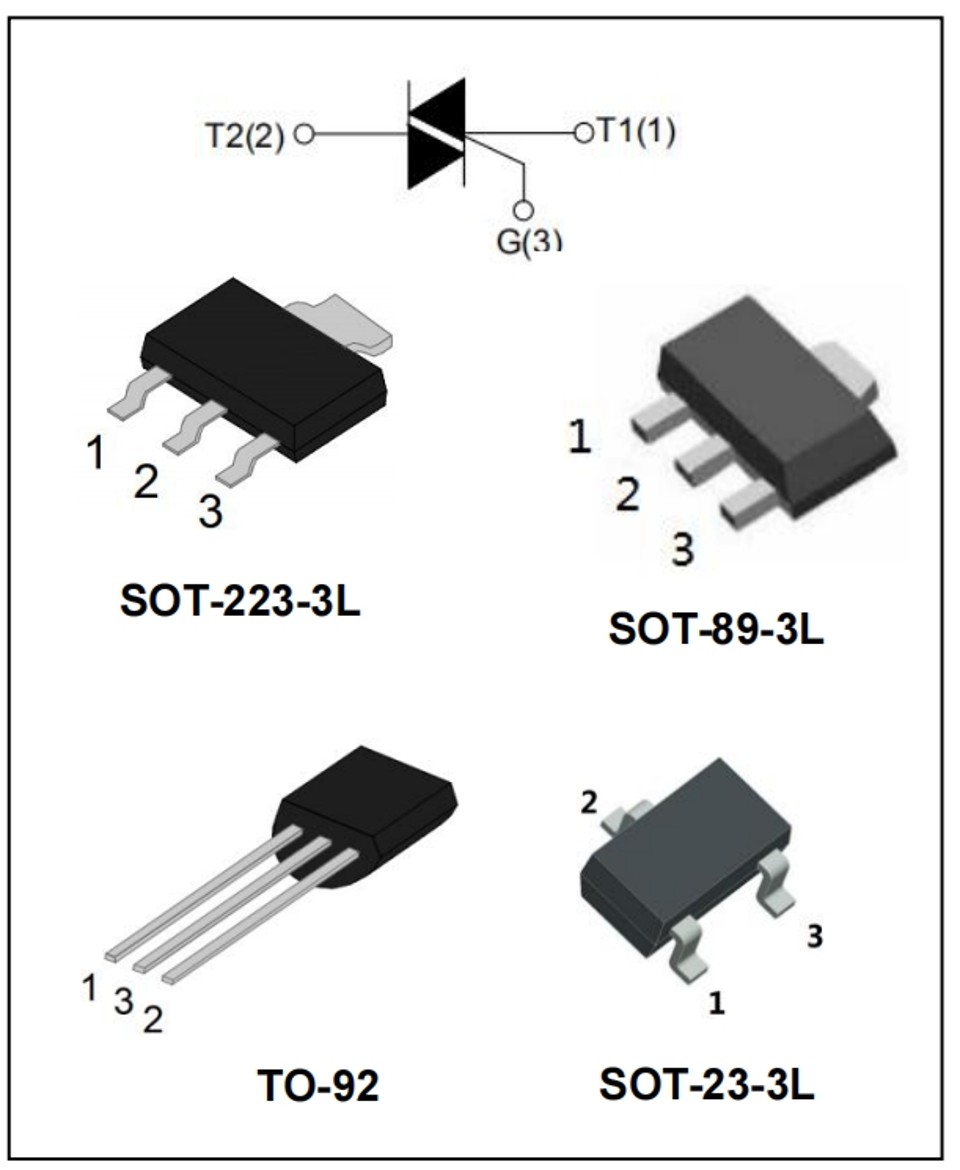

SOT-223/SOT-23-2L | 45 | |||
SOT-89-2L | 60 | |||

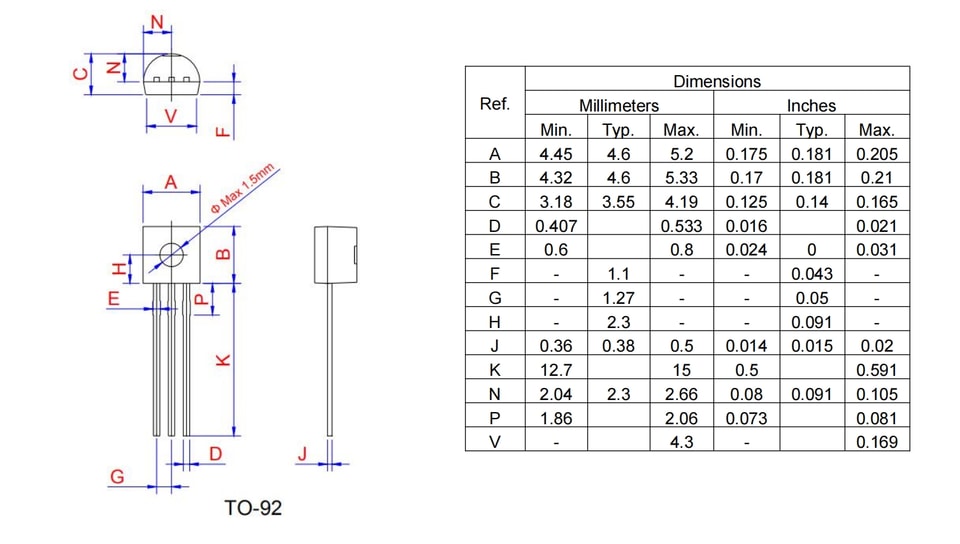

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
