Особенности:
- Структура с полным диффузионным переходом
- Конфигурация затвора с чередующимися усилительными структурами
- Гарантированное максимальное время выключения
- Высокая стойкость к dV/dt
- Прибор в прессованном исполнении
ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ

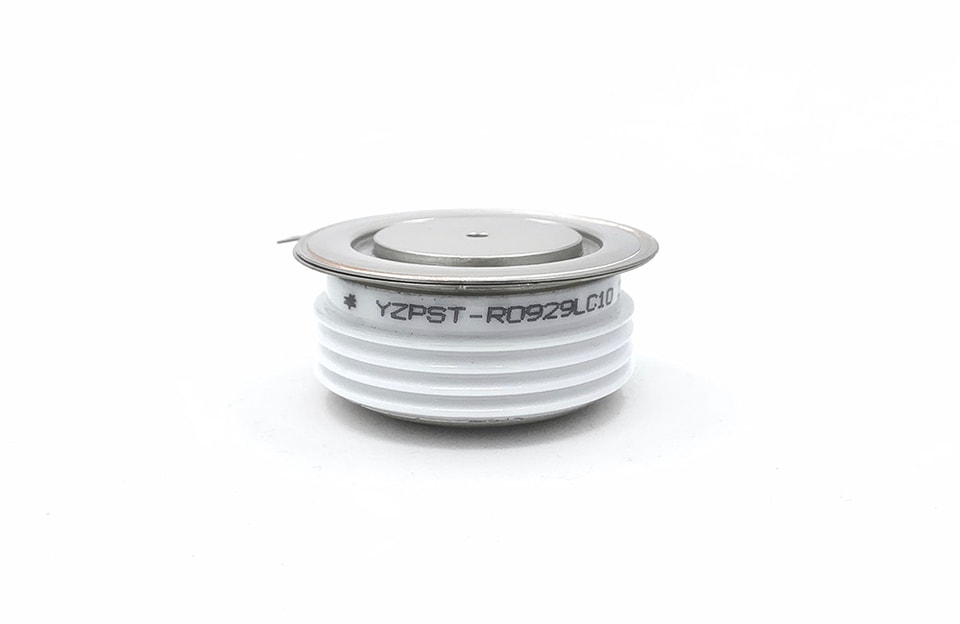

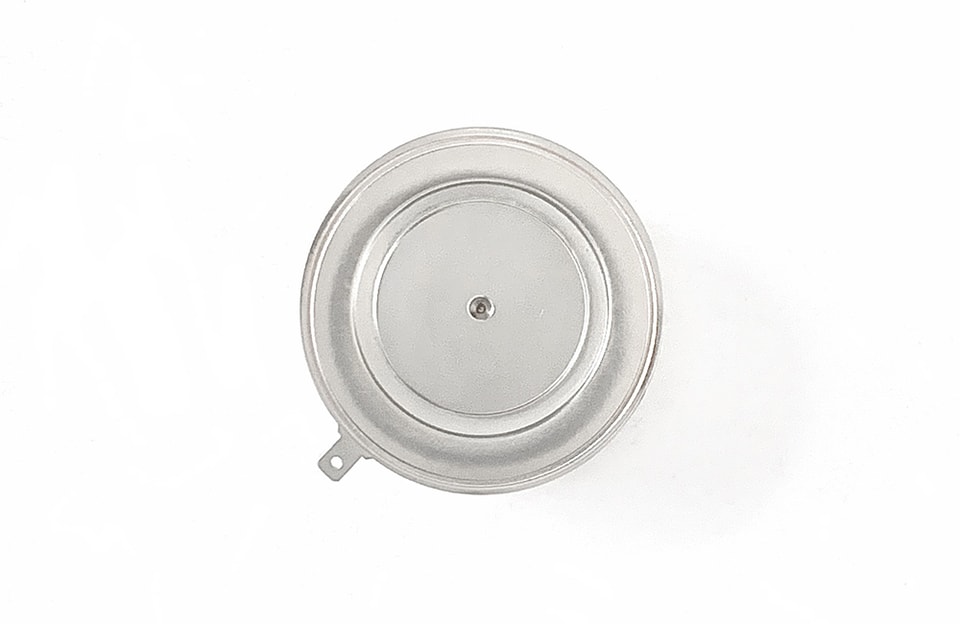

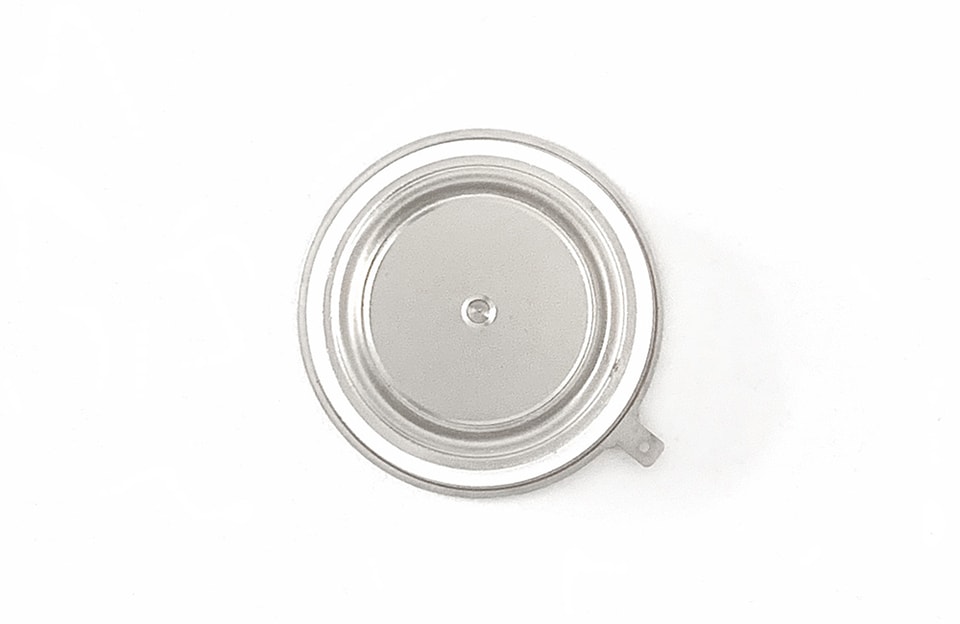

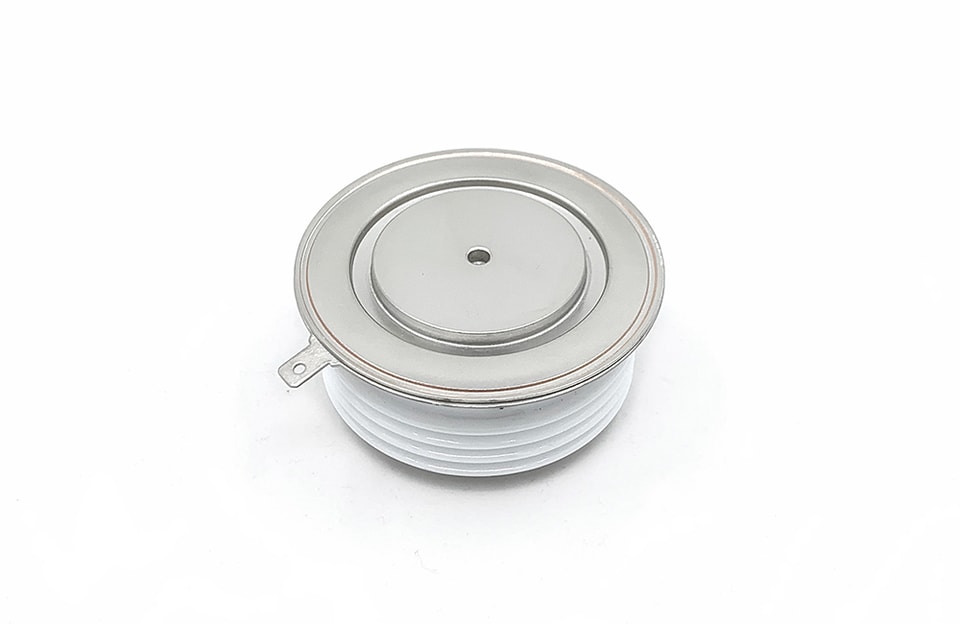

YZPST-R0929LC10 (TQ_10US)
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОМИНАЛЬНЫЕ ПАРАМЕТРЫ
Блокирование — выключенное состояние
VRRM (1) | VDRM (1) | VRSM (1) |
1000 | 1100 | 1200 |
VRRM = повторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = неповторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = неповторяющееся пиковое обратное напряжение
Повторяющийся пиковый обратный ток утечки и ток утечки в закрытом состоянии | IRRM / IDRM | 15 мА 70 мА (3) |
Критическая скорость нарастания напряжения | dV/dt (4) | 200 В/мс |
Примечания:
Все параметры указаны для Tj=25 °C, если не оговорено иное.
(1) Все номинальные напряжения указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% от номинального VDRM. Затвор разомкнут. Tj = 125 °C.
(5) Неповторяющееся значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к значению, полученному от цепи снаббера, состоящей из конденсатора 0,2 мкФ и резистора 20 Ом, подключенных параллельно исследуемому тиристору.
Все параметры указаны для Tj=25 °C, если не оговорено иное.
(1) Все номинальные напряжения указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% от номинального VDRM. Затвор разомкнут. Tj = 125 °C.
(5) Неповторяющееся значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к значению, полученному от цепи снаббера, состоящей из конденсатора 0,2 мкФ и резистора 20 Ом, подключенных параллельно исследуемому тиристору.
Для получения дополнительной информации о высокочастотном тиристоре, пожалуйста, загрузите указанный выше PDF-файл «YANGZHOU POSITIONING TECH CO Power thyristor and diode parts»
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Динамический режим
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОРМЫ
Примечание: контур корпуса и размеры см. на чертеже контура корпуса на странице 3 настоящих технических данных.
Проводящий — открытое состояние
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Макс. среднее значение тока в открытом состоянии | IT(AV)M | 929 | A | Синусоидальная волна, проводимость 180°, Tc=55°C | ||
Действующее значение тока в открытом состоянии | IT(RMS)m | 1893 | A | Номинальное значение | ||
Пиковый однопериодный импульсный ток (неповторяющийся) ток | ITSM |
-
9.0
| кА кА | 8,3 мс (60 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C 10,0 мс (50 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C | ||
I²t | I2t | 405x103 | А²с | 8,3 мс | ||
Ток защелкивания | IL | - | мА | VD = 24 В; RL = 12 Ом | ||
Ток удержания | IH | 1000 | мА | VD = 24 В; I = 2,5 А | ||
Пиковое напряжение в открытом состоянии | VTM | 2.04 | V | ITM = 1400 A | ||
Критическая скорость нарастания тока в открытом состоянии ток (5, 6) | di/dt | 1500 | А/мс | Коммутация от VDRM ≤ 1000 В, неповторяющийся | ||
Критическая скорость нарастания тока в открытом состоянии ток (6) | di/dt | 1000 | А/мс | Коммутация от VDRM ≤ 1000 В |
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Пиковая мощность рассеяния на затворе | PGM | 30 | W | |||
Средняя мощность рассеяния на затворе | PG(AV) | 2 | W | |||
Пиковый ток затвора | IGM | - | A | |||
Ток затвора, необходимый для срабатывания всех модулей | IGT | 300 | мА | VD = 10 В; IT=3 А; Tj = +25 °C | ||
Напряжение затвора, необходимое для срабатывания всех модулей | VGT | 3.0 | V | VD = 10 В; IT=3 А; Tj = +25 °C | ||
Пиковое отрицательное напряжение | VRGM | 5 | V |
Динамический режим
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | |
Время задержки | tgd | 1.0 | - | мс | VD=67% VDRM, IT=2000 А, di/dt=60 А/мкс, IFG=2 А, tr=0,5 мкс, Tj=25 °C | |
Время включения | tgt | 2.0 | - | |||
Время выключения (при VR = -5 В) | tq | - | 10 | - | мс | ITM=1000A, tp=1000мкс, di/dt=60A/мкс, Vr=50В, Vdr=33%VDRM, dVdr/dt=200В/мкс |
Ток обратного восстановления | Irm | - | A | ITM=4000 А, tp=2000 мкс, di/dt=60 А/мкс |
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОРМЫ
Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Рабочая температура | Tj | -40 | +125 | °C | ||
Температура хранения | Tstg | -40 | +150 | °C | ||
Тепловое сопротивление — переход-корпус | RQ (j-c) |
-
-
| K/кВт | Двустороннее охлаждение Одностороннее охлаждение | ||
Тепловое сопротивление — корпус к радиатору | RQ (c-s) |
-
-
| K/кВт | Двустороннее охлаждение * Одностороннее охлаждение * | ||
Тепловое сопротивление — переход-корпус | RQ (j-s) |
32
64
| K/кВт | Двустороннее охлаждение Одностороннее охлаждение | ||
Усилие монтажа | F | 10 | 20 | - | кН | |
Вес | W | - | кг | о |
* Монтажные поверхности должны быть гладкими, плоскими и смазанными
Примечание: контур корпуса и размеры см. на чертеже контура корпуса на странице 3 настоящих технических данных.
Обозн. | A | B | C | D | H |
мм | 59 | 34 | 53 | 3,5×3 | 26±1 |
