Особенности:
- Структура с полным диффузионным переходом
- Конфигурация межцифрового усиливающего затвора
- Гарантированное максимальное время выключения
- Высокая стойкость к dV/dt
- Прибор с прессовой сборкой
ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ

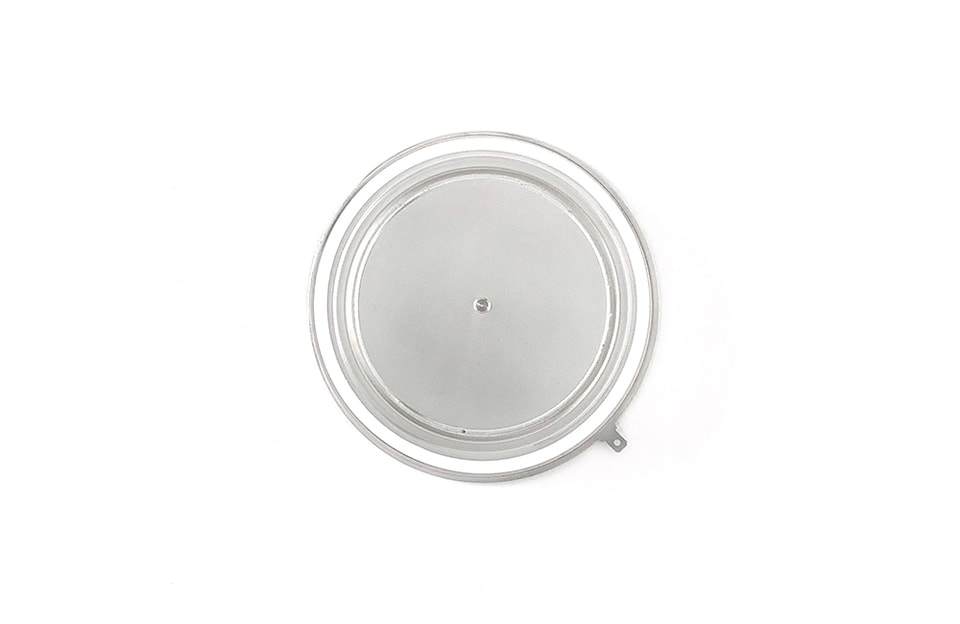

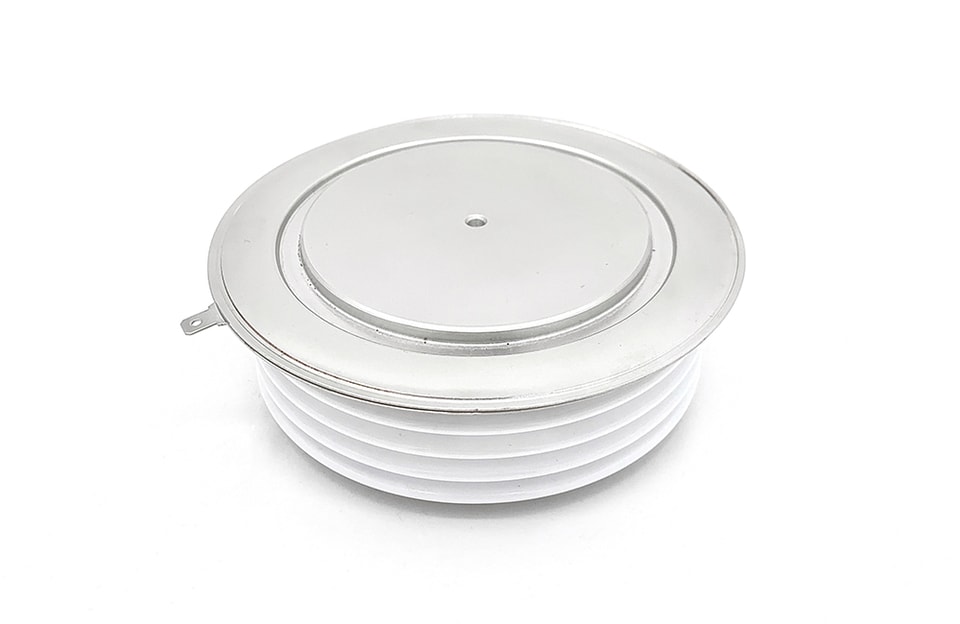

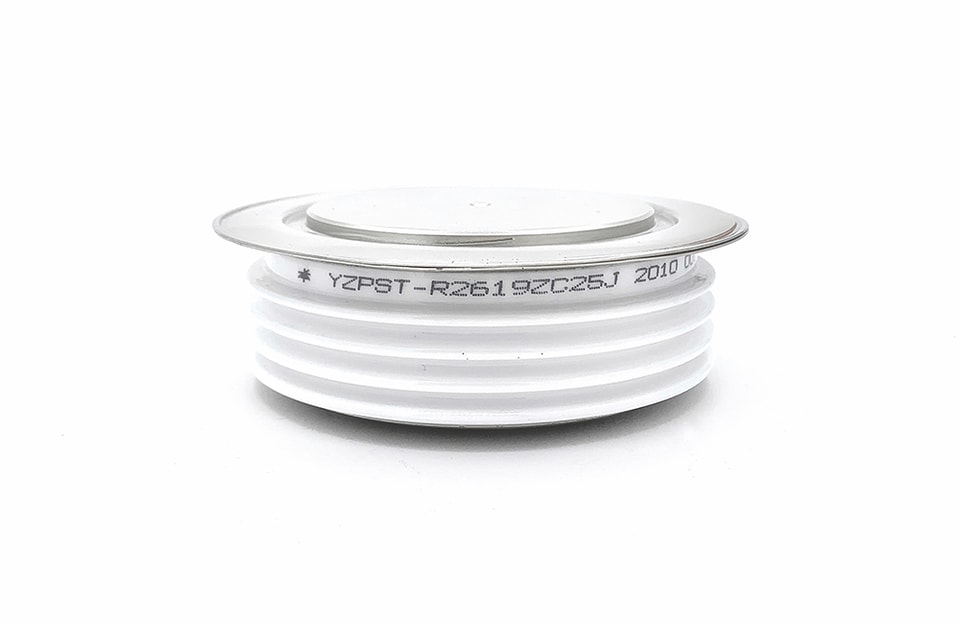

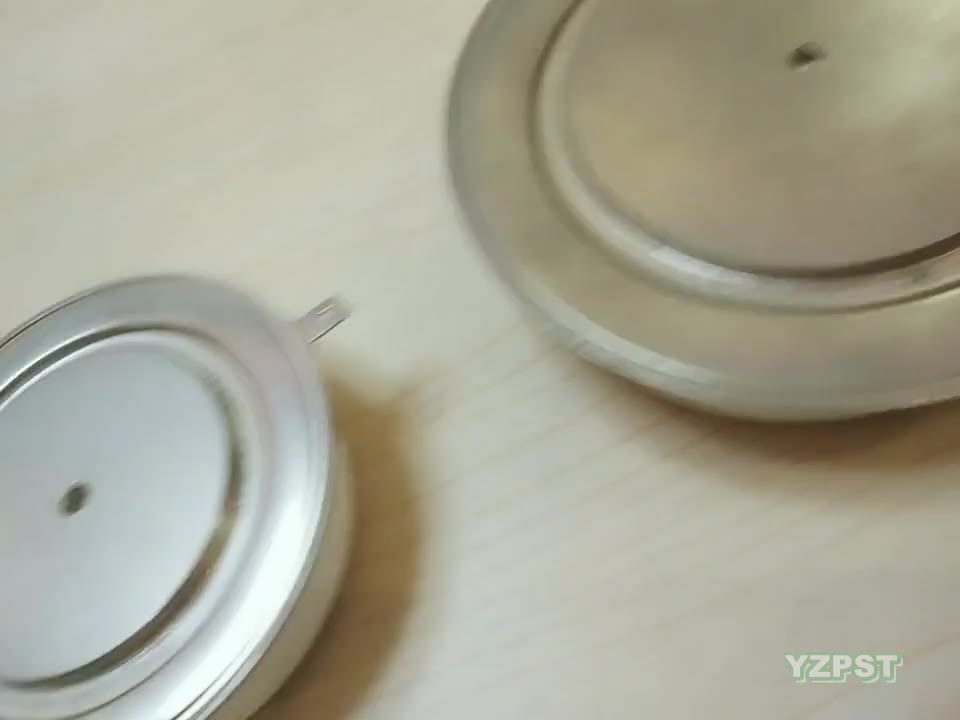

YZPST-R2619ZC25J
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Блокировка — закрытое состояние
VRRM (1) | VDRM (1) | VRSM (1) |
2500 | 2500 | 2600 |
VRRM = повторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = неповторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = неповторяющееся пиковое обратное напряжение
Повторяющийся пиковый обратный ток утечки и ток утечки в закрытом состоянии | IRRM / IDRM | 20 мА 200 мА (3) |
Критическая скорость нарастания напряжения | dV/dt (4) | 200 В/мс |
Примечания:
Все параметры указаны для Tj=25 °C, если не оговорено иное.
(1) Все номинальные напряжения указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% от номинального VDRM. Затвор разомкнут. Tj = 125 °C.
(5) Неповторяющееся значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к значению, полученному от цепи снаббера, состоящей из конденсатора 0,2 мкФ и резистора 20 Ом, подключенных параллельно исследуемому тиристору.
Все параметры указаны для Tj=25 °C, если не оговорено иное.
(1) Все номинальные напряжения указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% от номинального VDRM. Затвор разомкнут. Tj = 125 °C.
(5) Неповторяющееся значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к значению, полученному от цепи снаббера, состоящей из конденсатора 0,2 мкФ и резистора 20 Ом, подключенных параллельно исследуемому тиристору.
Для получения дополнительной информации об инверторных тиристорах загрузите указанный выше PDF-файл под названием «YANGZHOU POSITIONING TECH CO Power thyristor and diode parts»
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Проводящий — открытое состояние
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Среднее значение тока в открытом состоянии | IT(AV)M | 2619 | A | Синусоидальная волна, проводимость 180°, Tc=55°C | ||
Действующее значение тока в открытом состоянии | ITRMS | 5227 | A | Номинальное значение | ||
Пиковый однопериодный импульсный ток (неповторяющийся) ток | ITSM |
33.8
37.2
| кА кА | 8,3 мс (60 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C 10,0 мс (50 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C | ||
I²t | I2t | 5,71x106 | А²с | 8,3 мс | ||
Ток защелкивания | IL | - | мА | VD = 24 В; RL = 12 Ом | ||
Ток удержания | IH | 1000 | мА | VD = 24 В; I = 2,5 А | ||
Пиковое напряжение в открытом состоянии | VTM | 2.3 | V | ITM = 4000 A | ||
Критическая скорость нарастания тока в открытом состоянии ток (5, 6) | di/dt | 1500 | А/мс | Коммутация от VDRM ≤ 1000 В, неповторяющийся | ||
Критическая скорость нарастания тока в открытом состоянии ток (6) | di/dt | 1000 | А/мс | Коммутация от VDRM ≤ 1000 В |
Управление затвором
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Пиковая мощность рассеяния на затворе | PGM | 30 | W | |||
Средняя мощность рассеяния на затворе | PG(AV) | 5 | W | |||
Пиковый ток затвора | IGM | - | A | |||
Ток затвора, необходимый для срабатывания всех модулей | IGT | 300 | мА | VD = 10 В; IT=3 А; Tj = +25 °C | ||
Напряжение затвора, необходимое для срабатывания всех модулей | VGT | 3 | V | VD = 10 В; IT=3 А; Tj = +25 °C | ||
Пиковое отрицательное напряжение | VRGM | 5 | V |
Динамические характеристики
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | |
Время задержки | tgd | - | 0.8 | мс | VD=67% VDRM, IT=2000 А, di/dt=60 А/мкс, IFG=2 А, tr=0,5 мкс, Tj=25 °C | |
Время включения | tgt | - | 1.5 | |||
Время выключения (при VR = -5 В) | tq | - | 60 | мс | ITM=4000A, tp=2000us, di/dt=60A/us, Vr=100V, Vdr=67%VDRM, dVdr/dt=200V/us | |
Ток обратного восстановления | Irm | - | A | ITM=4000 А, tp=2000 мкс, di/dt=60 А/мкс |
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Рабочая температура | Tj | -40 | +125 | °C | ||
Температура хранения | Tstg | -40 | +150 | °C | ||
Тепловое сопротивление — переход-корпус | RQ (j-c) |
-
-
| K/кВт | Двустороннее охлаждение Одностороннее охлаждение | ||
Тепловое сопротивление — корпус к радиатору | RQ (c-s) |
11
22
| K/кВт | Двустороннее охлаждение * Одностороннее охлаждение * | ||
Усилие монтажа | F | 27 | 47 | - | кН | |
Вес | W | 1.7 | кг | о |
* Монтажные поверхности должны быть гладкими, плоскими и смазанными
Примечание: габаритный чертёж корпуса и размеры см. на странице 3 этой технической документации
Обозн. | A | B | C | D | H |
мм | 109 | 73 | 98 | 3,5×3 | 35±1 |
YZPST может предоставить следующий список аналогов инверторных тиристоров.
ТИП | АНАЛОГ | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
YZPST может предоставить следующий список аналогов инверторных тиристоров(капсульный тип)
| Тип | IT(AV) | VDRM/VRRM | ITSM @TVJM &10ms | IDRM/IRRM (макс.) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | В | кА | мА | A | В | °C | К/Вт | кН | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
YZPST может предоставить следующий список тиристоров
| Семейство специальных устройств для индукционных печей | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
