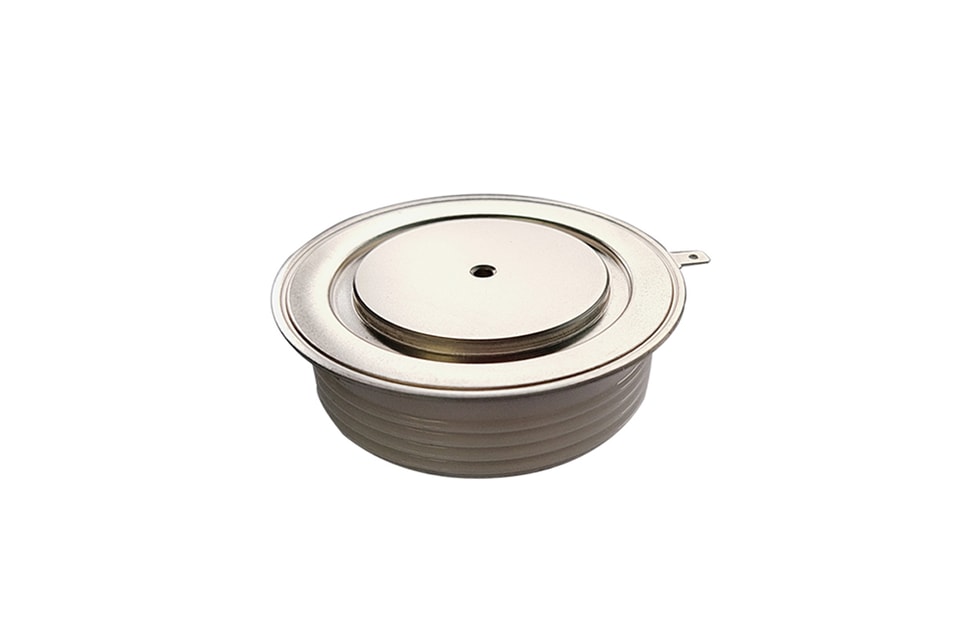

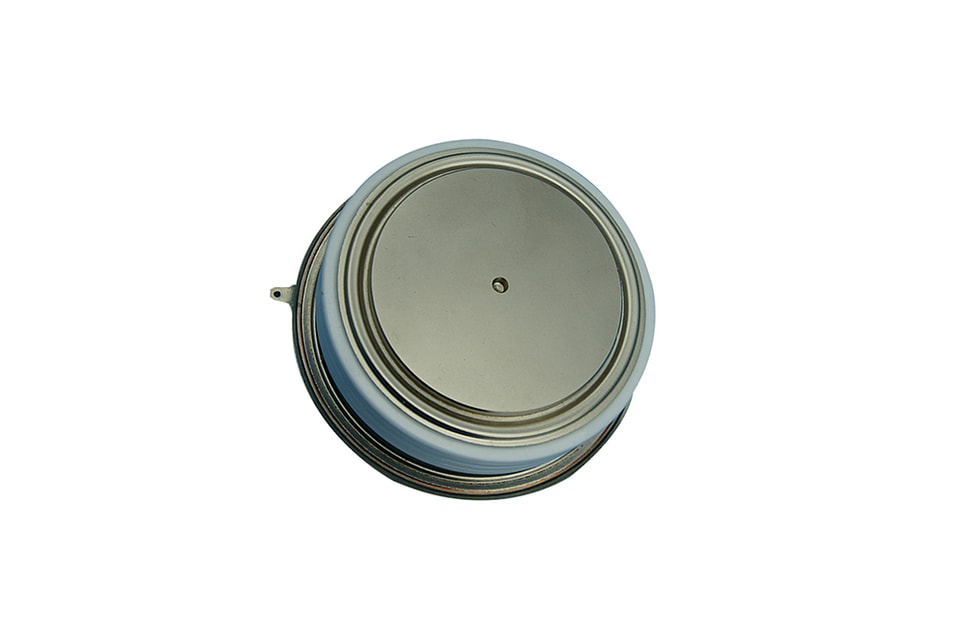

Двунаправленный управляющий тиристор 3300 В SKP24F33Q

Параметр

Обозначение

Ед. изм.

SKP24F33Q

SKP24F30Q

SKP24F28Q

SKP24F26Q

Условия

Неповторяющееся пиковое напряжение в закрытом состоянии

и обратное напряжение

VDSM、VRSM

V

3400

3100

2900

2700

f = 5 Гц, tp= 10 мс

повторяющееся пиковое напряжение в закрытом состоянии и

обратное напряжение

VDRM、VRRM

V

3300

3000

2800

2600

f = 50 Гц, tp= 10 мс

Неповторяющееся пиковое напряжение в закрытом состоянии

и обратный ток

IDSM、IRSM

мА

400

VDSM、VRSM,Tj = 125°C

повторяющееся пиковое напряжение в закрытом состоянии и

обратный ток

IDRM、IRRM

мА

400

VDRM、VRRM, Tj  = 125°C

Критическая скорость нарастания

напряжение в закрытом состоянии

dv/dtcrit

V/µs

1000

Эксп. до 0,67 ВDRM, Tj =

125°C

Параметр

Обозначение

Ед. изм.

Макс.

Условия

Средний ток в открытом состоянии

ITAVM

A

2437

Полусинусоидальная волна, TC= 70°C

Действующее значение тока в открытом состоянии

IСКЗ

A

3818

Пиковый неповторяющийся ток

ITSM

кА

43

tp=10мс, Tj =125°C, полусинусоидальная волна, VD = VR= 0 В после импульсного перенапряжения

Предельный интеграл нагрузки

I²t

кА²s

9622

Пиковое напряжение в открытом состоянии

VT

V

1.45

IT=3000 А ,Tj =125 °C

Пороговое напряжение

VT0

V

0.85

IT=1500-4500 А, ,Tj =125 °C

Сопротивление наклона

ｒT

мОм

0.2

Ток удержания

IВ

мА

150

Tj=25°C

мА

130

Tj=125 °C

Ток срабатывания фиксации

IL

мА

1000

Tj=25°C

мА

900

Tj=125 °C

Параметр

Обозначение

Ед. изм.

Макс.

Условия

Критическая скорость нарастания

ток в открытом состоянии

di/dtcrit

А/мкс

200

VD ≤ 0,67 ВDRM, Tj =125°C, f=50 Гц

ITRM≤2400 А, IFG=2,0 А ,tr= 0,5 мкс ,

Выключение при коммутации в цепи

время

tq

мкс

700

VD ≤ 0.67 VDRM

dvD/dt = -30 V/µs

ITRM =2000 A, Тj = 125°C, VR= 200 V,

diT/dt = -10 A/мкс

Обратное

заряд восстановления

Мин

Qrr

мкА·с

6000

Макс.

мкА·с

8000
