YZPST-FD1000A
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Особенности:
Полностью диффузионная структура
Повышенная стойкость к импульсным перегрузкам
Блокирующая способность до2800вольт
Мягкое восстановление при обратном включении

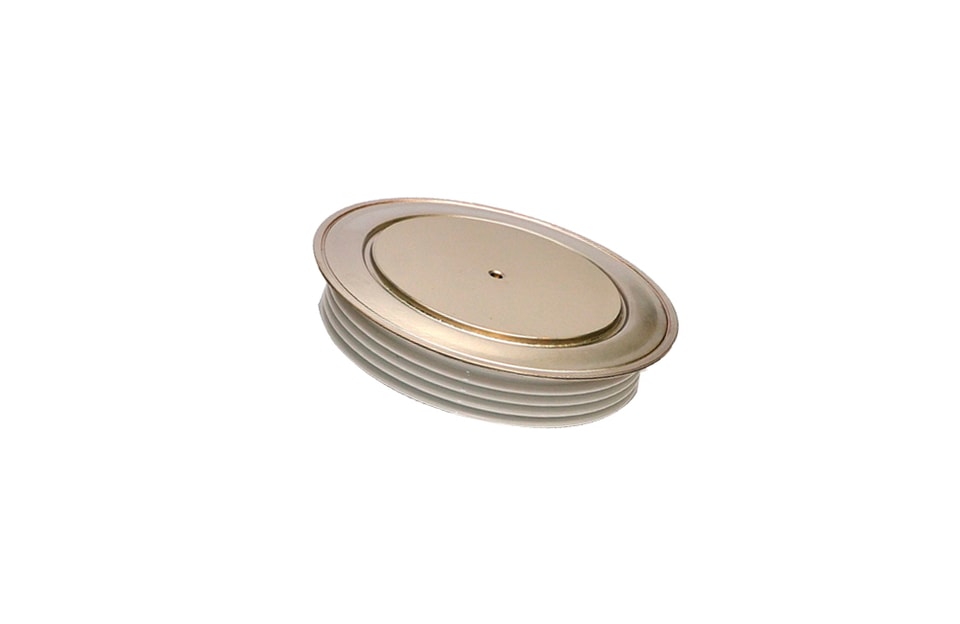

Прочный керамический герметичный корпус
Прибор, собранный под давлением
Обратное блокирование
Тип прибора | VRRM(1) | VRSM(1) |
FD1000A50 | 2500 | 2800 |
FD1000A56 | 2800 | 3100 |
VRRM= Повторяющееся пиковое обратное напряжение
VRSM= Неповторяющееся пиковое обратное напряжение (2)
Повторяющийся пиковый обратный ток утечки | IRRM
| 10 мА 50 мА (3) |
Проводящее — включенное состояние
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Среднее значение тока в открытом состоянии | IF(AV) |
| 1000 |
| A | Синусоида, 180oпроводимость, Tc=100oC |
Среднеквадратичное значение тока в открытом состоянии | IFRMS |
| 1570 |
| A | Номинальное значение |
Пиковый бросок за один цикл (неповторяющийся) ток |
IFSM |
| 25000
|
| A
| 10,0 мс (50 Гц), синусоидальная волна- форма, 180oпроводимость, Tj= 175oC |
I²t | I2t |
| 2.6x105 |
| A2s | 10 мкс |
Пиковое напряжение в открытом состоянии | VFM |
| 1.65 |
| V | IFM =2500A; коэффициент заполнения£0,01%; Tj= 160oC
|
Ток обратного восстановления (4) | IRM(REC) |
| 250 |
| A | IFM= 1000 А; dIF/dt = 10 А/mс, Tj = 160 °C |
Заряд обратного восстановления (4) | Qrr |
| * |
| mC |
|
Время обратного восстановления (4) | tRR |
| * |
| ms |
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия | |
Рабочая температура | Tj | -40 | +150 |
| oC |
| |
Температура хранения | Tstg | -40 | +150 |
| oC |
| |
Тепловое сопротивление — переход-корпус | RQ(j-c)
|
| 0.023
|
| o°C/Вт | Двустороннее охлаждение
| |
Тепловое сопротивление — корпус-радиатор | RQ(c-s) |
| 0.010
|
| o°C/Вт | Охлаждение с двух сторон *
| |
Усилие монтажа | P |
| 24 |
| кН |
| |
Вес | W |
|
|
600 |
g | ||
Для получения дополнительной информации овыпрямительпожалуйста, скачайте PDF-файл выше с названием « YANGZHOU POSITIONING TECH CO Power thyristor and diode parts »
