Характеристики:
- Полностью диффузионная структура
- Высокая стойкость к импульсным перегрузкам
- Мягкое восстановление обратного тока
- Прочный керамический герметичный корпус
- Прибор в прессованном исполнении

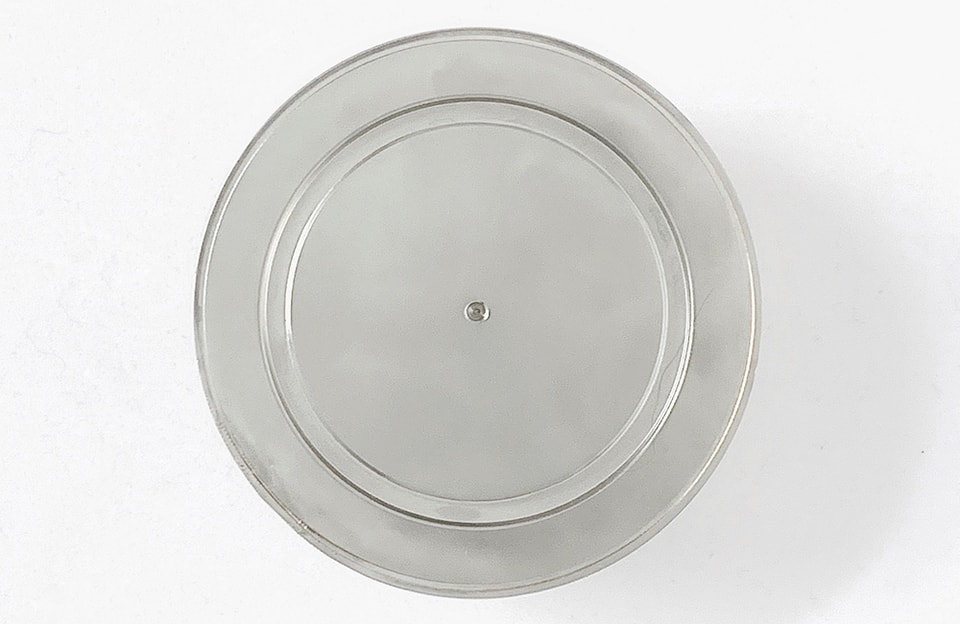

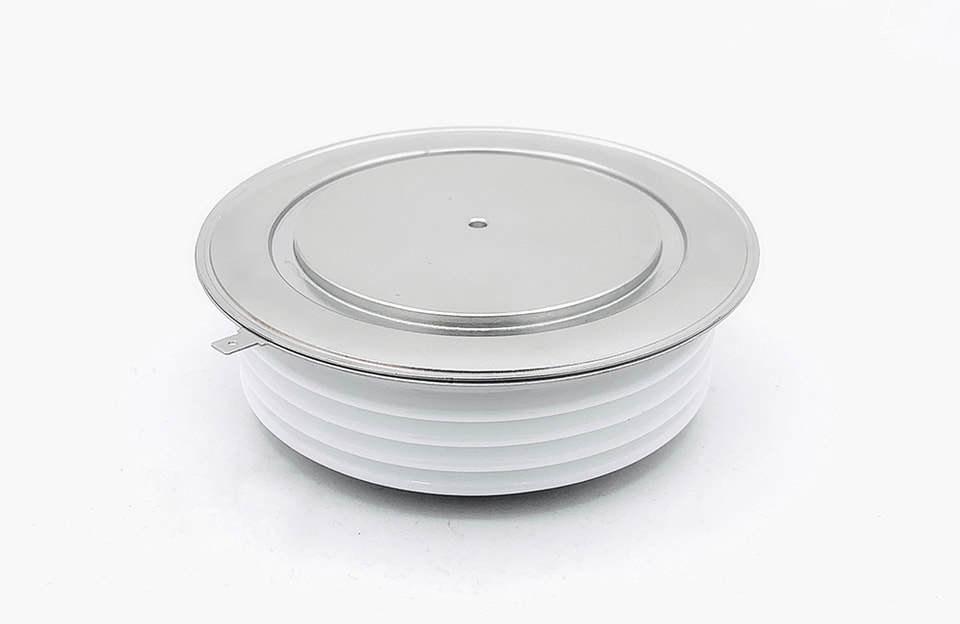

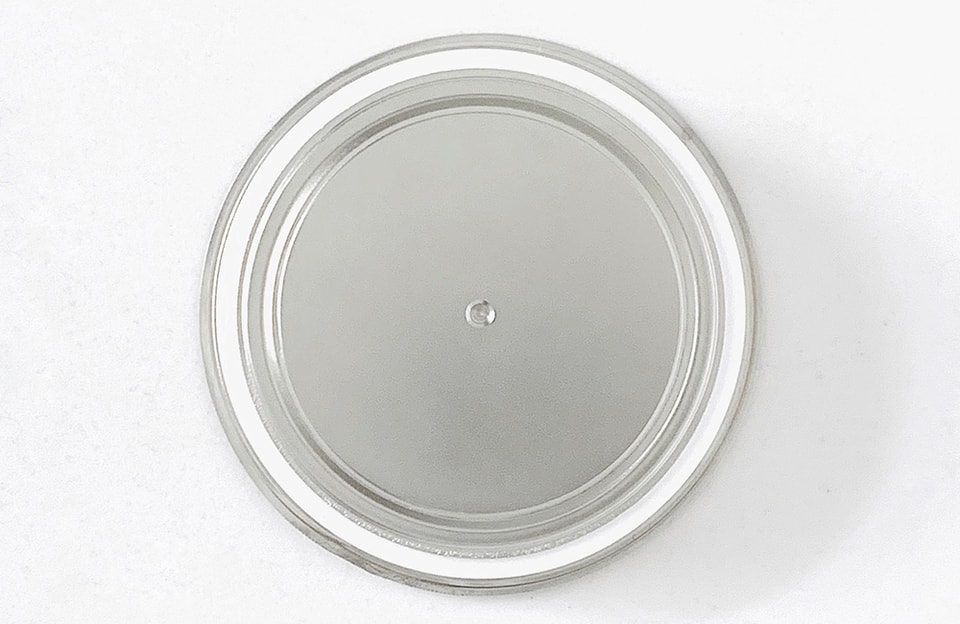

ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ
YZPST-M2639ZC450
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Для гарантированных максимальных значений обращайтесь на завод
Монтажные поверхности гладкие, ровные и смазанные
Типовые области применения:
- Выпрямитель для приводных применений
- Преобразователи среднего напряжения
- Импульсные силовые приложения
- Применения типа crowbar
Электрические характеристики и параметры
VRRM (1) | VRSM (1) |
4200 | 4200 |
VRRM = повторяющееся пиковое обратное напряжение
VRSM = неповторяющееся пиковое обратное напряжение
VRSM = неповторяющееся пиковое обратное напряжение
Повторяющийся пиковый обратный ток утечки | IRRM | 20 мА 150 мА |
Проводящее — включенное состояние
Параметр | Обозначение | Мин. | Макс. | Тип | Единицы измерения | Условия |
Макс. среднее значение тока в открытом состоянии | IF(AV)M | 2639 | A | Синусоида, проводимость 180°, Tc=55 °C | ||
Действующее значение тока в открытом состоянии | IFRMS | 4922 | A | Номинальное значение | ||
Пиковый однопериодный бросок (неповторяющийся) ток | IFSM | 27.5 | кА | Tj=150 °C, VR=0,8VRRM, tp=10 мс | ||
I²t | I2t | 3,79×10³ | кА²с | 10 мс | ||
Пиковое напряжение в открытом состоянии | VFM | 2.25 | V | IFM =3000 А; Tj = 150 °C | ||
Пороговое напряжение | VFO | 1.38 | Tj = 150 °C | |||
Сопротивление прямой ветви | rF | 0.29 | мОм | Tj = 150 °C | ||
Обратный восстановительный ток (4) | IRM(REC) | - | 280 | A | IFM = 1000 А; dIF/dt = 60 А/мс, Tj = 150 °C | |
Заряд обратного восстановления (4) | Qrr | - | 2300 | мКл | ||
Время обратного восстановления (4) | tRR | - | 8.5 | мс |
Тепловые и механические характеристики
Параметр | Мин. | Макс. | Тип. | Единицы измерения | Условия | |
Рабочая температура | Tj | -40 | +150 | °C | ||
Температура хранения | Tstg | -40 | +150 | °C | ||
Тепловое сопротивление — переход-корпус | RQ (j-c) | 0.011 | К/Вт | Двухстороннее охлаждение С охлаждением с одной стороны | ||
Тепловое сопротивление — корпус-радиатор | RQ (c-s) | 0,.022 | К/Вт | Двухстороннее охлаждение С охлаждением с одной стороны | ||
Монтажное усилие | P | 37 | 47 | - | kN | |
Масса | W | 1700 | g | О компании |
Габаритный чертеж и размеры корпуса
Обозначение | A | B | C | D | H |
mm | 109 | 73 | 98 | 3.5×3 | 36±1 |
YZPST может предоставить следующий список аналогов быстродействующих/инверторных диодов
БЫСТРЫЕ/ИНВЕРТОРНЫЕ ДИОДЫ | ||||
ТИП | АНАЛОГ | IAV | PIV | DIA/HT |
A696L | 9110/SM18CXC724/M1022LC180 | 1000A | 1800V | 34/27 |
3178 | SM18CXC924/M149NC180 | 1496A | 1800V | 47/27 |
M1494 | SW25CXC924 | 1494A | 2500V | 47/27 |
ZWDQ8 | L5646/ZWDQ 815645 быстровосстанавливающийся штыревой диод | |||
YZPST может предоставить следующий список аналогов для быстровосстанавливающихся диодов(капсульный тип)
| Тип | IF(AV ) | VRRM | IFSM @TVJ M &1 0мс | IRRM (max) Tj=125 °C | VFM(max) | Trr (макс.) | Tvj | Rthjc | F±10 % | |
| IFM (A) | V | мкс | °C | K/W | KN | |||||
| А | V | KA | мА | |||||||
| A337 | 650 | 500-1500 | 10 | 40 | 2000 | 1.9 | 4.0 | 125 | 0.045 | 3.6 |
| A596 | 750 | 700-1600 | 13 | 50 | 3500 | 2.3 | 4.0 | 150 | 0.06 | 9.8 |
| A696 | 1000 | 2000-2600 | 14 | 100 | 100 | 1.9 | 5.0 | 150 | 0.04 | 15 |
| A796 | 925 | 1500-2500 | 13.8 | 75 | 1000 | 1.75 | 3.5 | 125 | 0.02 | 25 |
Для получения дополнительной информации оДиод быстрого восстановленияПожалуйста, скачайте указанный выше PDF-файл под названием «YANGZHOU POSITIONING TECH CO Power thyristor and diode parts»
