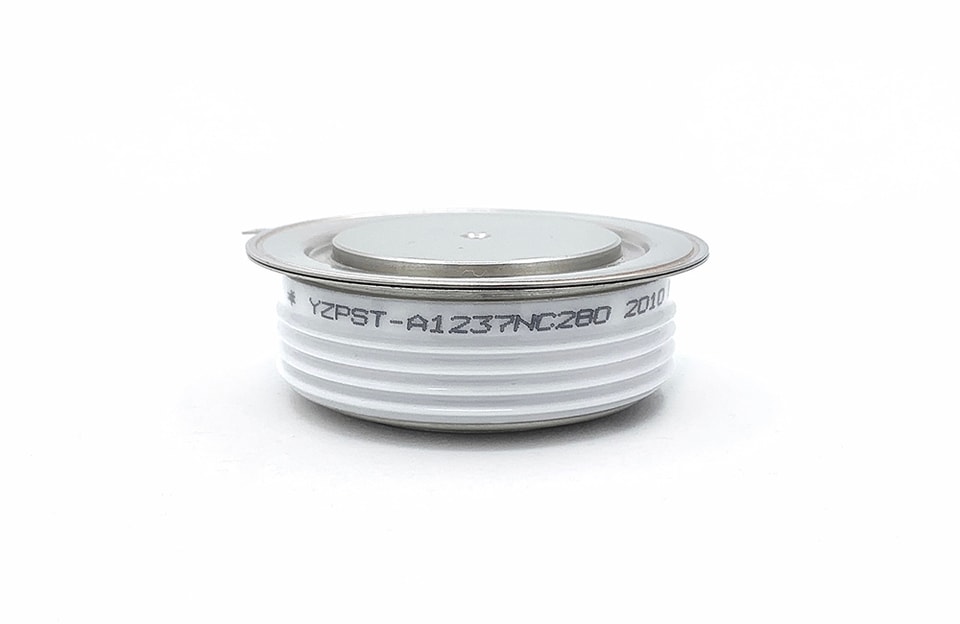

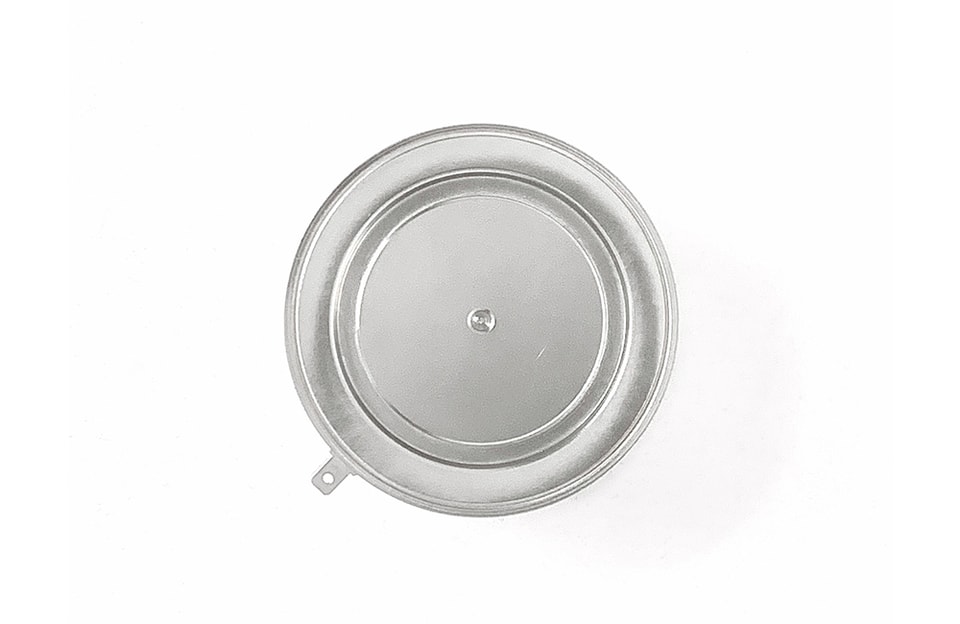

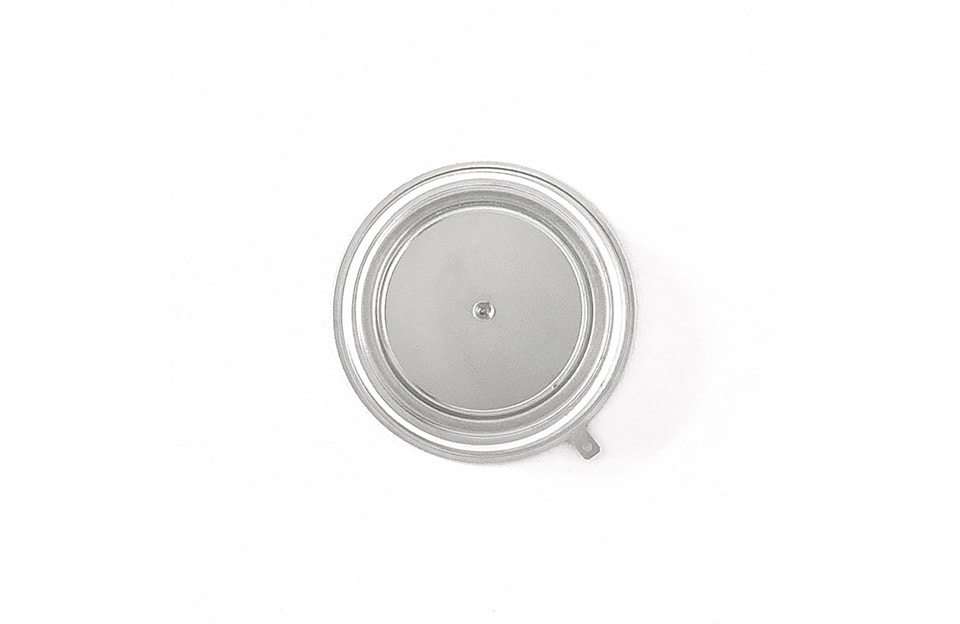

YZPST-A1237NC280
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Блокирующее состояние
VDRM (1) | VDSM (1) | VRRM (1) | VRSM(1) |
2800 | 2800 | 30 | 30 |
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = не повторяющееся пиковое обратное напряжение
Повторяющийся пиковый обратный ток утечки и ток утечки в закрытом состоянии | IRRM / IDRM | 10 мА 60 мА (3) |
Критическая скорость нарастания напряжения | dV/dt (4) | 3000 В/мс |
Все номинальные значения указаны для Tj=25 °C, если
не оговорено иное.
(1) Все номинальные напряжения указаны для приложенной синусоидальной формы сигнала 50/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% от номинального VDRM. Затвор открыт. Tj = 125 °C.
(5) Неповторяющееся значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определённое значение является дополнительным к получаемому от демпферной цепи, состоящей из конденсатора 0,2 мкФ и сопротивления 20 Ом, подключённых параллельно испытываемому тиристору.
Управление затвором
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Пиковая мощность рассеяния на затворе | PGM | 30 | W | |||
Средняя мощность рассеяния на затворе | PG(AV) | 10 | W | |||
Пиковый ток затвора | IGM | - | A | |||
Ток затвора, необходимый для срабатывания всех модулей | IGT |
-
400
-
| мА мА мА | VD = 10 В; RL = 3 Ом; Tj = -40 °C VD = 10 В; RL = 3 Ом; Tj = +25 °C VD = 10 В; RL = 3 Ом; Tj = +125 °C | ||
Напряжение затвора, необходимое для срабатывания всех модулей | VGT |
-
3.0
-
| V V V | VD = 10 В; RL = 3 Ом; Tj = -40 °C VD = 10 В; RL = 3 Ом; Tj = 0–125 °C Tj = +125 °C Tj = + 125 oC | ||
Пиковое отрицательное напряжение | VRGM | 10 | V |
Динамические характеристики
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Время задержки | td | - | 1 | мс | ITM = 50 A; VD = номинальное VDRM Импульс на затворе: VG = 20 В; RG = 20 Ом; tr = 0,1 мс; tp = 20 мс | |
Время выключения (при VR = -50 В) | tq | - | 20 | мс | ITM = 1000 А; di/dt = 25 А/мс; VR ³ -50 В; повторно приложенное dV/dt = 20 В/мс линейно до 80% VDRM; VG = 0; Tj = 125 °C; коэффициент заполнения ³ 0,01% | |
Заряд обратного восстановления | Qrr | - | - | мК | ITM = 1000 А; di/dt = 25 А/мс; VR ³ -50 В |
* Для гарантированного максимального значения обращайтесь на завод.
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОРМЫ
Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Рабочая температура | Tj | -40 | +125 | °C | ||
Температура хранения | Tstg | -40 | +150 | °C | ||
Тепловое сопротивление — переход-корпус | RQ (j-c) |
-
-
| K/KW | Двустороннее охлаждение Одностороннее охлаждение | ||
Тепловое сопротивление — корпус–радиатор | RQ (c-s) |
-
-
| K/KW | Двустороннее охлаждение * Одностороннее охлаждение * | ||
Тепловое сопротивление — переход–радиатор | RQ (j-s) |
24
48
| K/KW | Двустороннее охлаждение * Одностороннее охлаждение * | ||
Усилие монтажа | P | 19 | 26 | кН | ||
Вес | W | 510 | г | О компании |
* Монтажные поверхности должны быть гладкими, плоскими и смазанными
Обозн. | A | B | C | D | H |
мм | 75 | 47 | 66 | 3,5×3 | 26±1 |
