Особенности:
- Структура с полным диффузионным переходом
- Конфигурация центрального управляющего электрода с усилением
- Блокирующая способность до 2100 В
- Гарантированное максимальное время выключения
- Высокая стойкость к dV/dt
- Прибор с прессовой сборкой

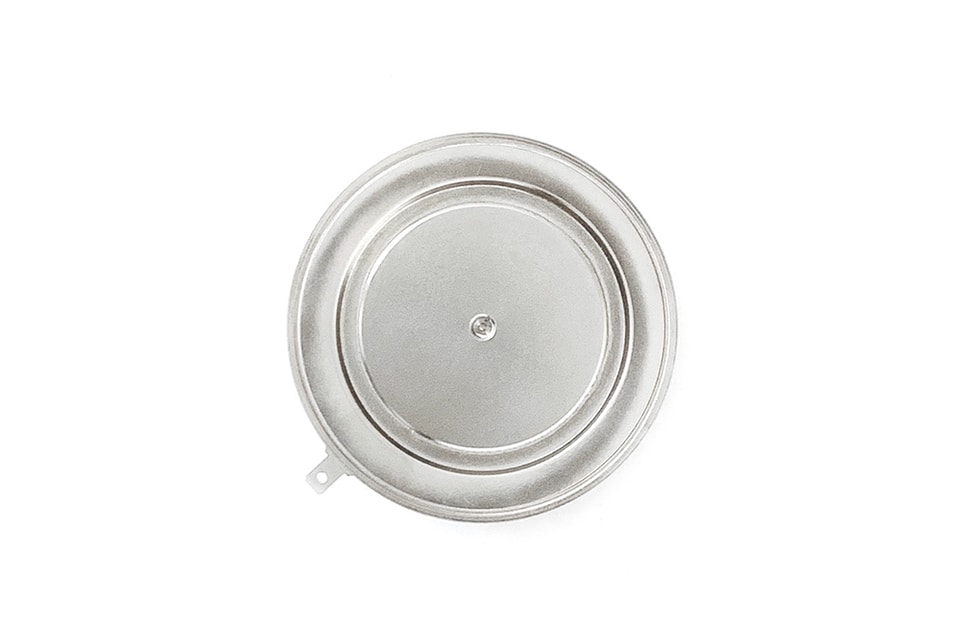

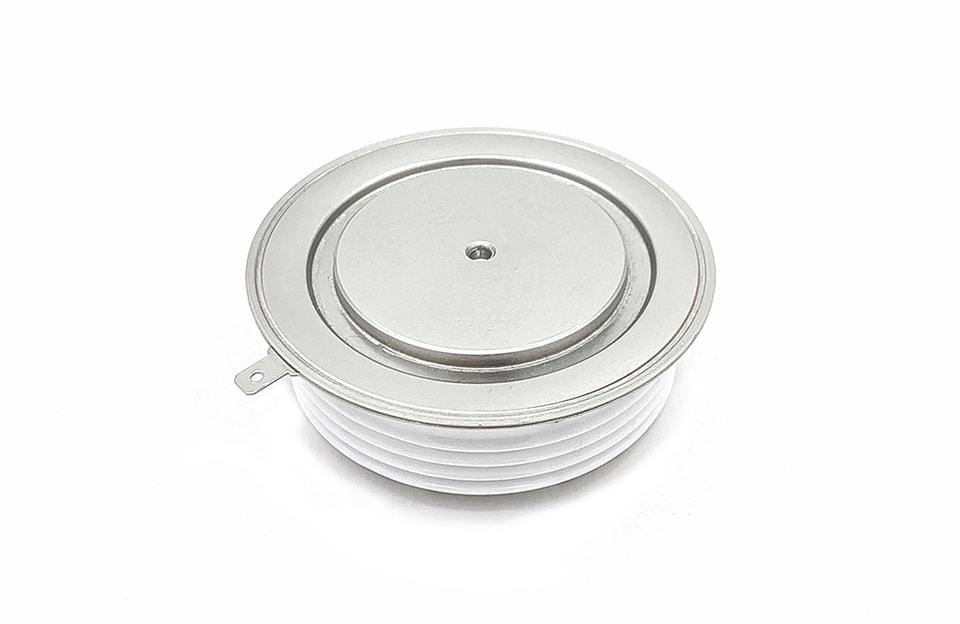

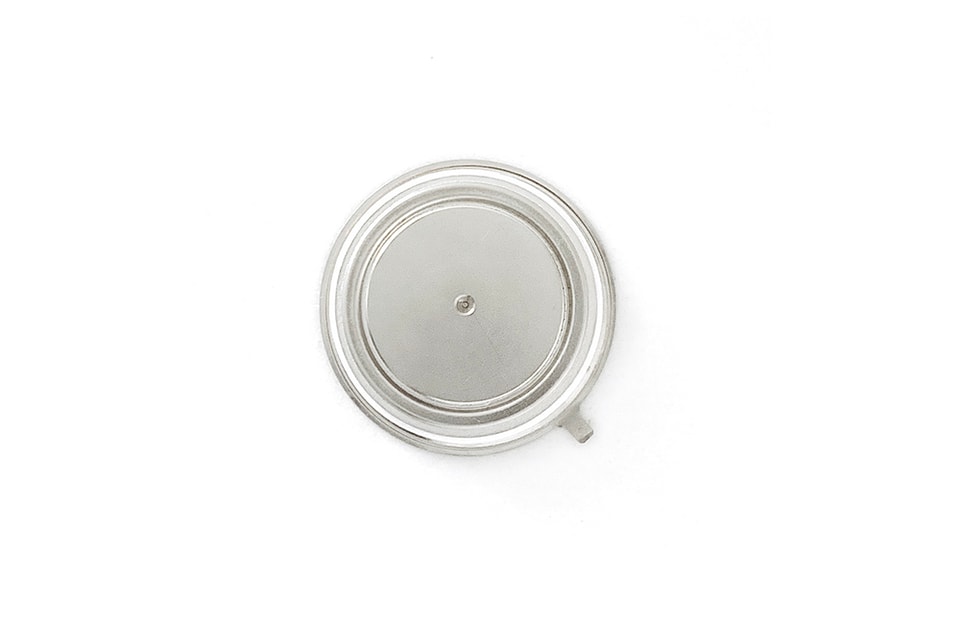

ВИЗУАЛЬНЫЙ ОБЗОР ПРОДУКТА01 / ГАЛЕРЕЯ
СИЛОВОЙ КОМПОНЕНТ
YZPST-C712L
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Запирающее состояние — выключенное состояние
VRRM (1) | VDRM (1) | VRSM (1) |
2000 | 2000 | 2100 |
VRRM = повторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в выключенном состоянии
VRSM = неповторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в выключенном состоянии
VRSM = неповторяющееся пиковое обратное напряжение
Повторяющийся пиковый обратный ток утечки и ток утечки в закрытом состоянии | IRRM / IDRM
|
20 мА 90 мА (3)
|
Критическая скорость нарастания напряжения | dV/dt (4) | 800 В/мс |
Примечания:
Все номинальные значения указаны для Tj=25 °C, если не указано иное
если не указано иное.
(1) Все номинальные значения по напряжению указаны для приложенной синусоидальной формы сигнала 50 Гц/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% номинального VDRM. Затвор открыт. Tj = 125 °C.
(5) Нерепетитивное значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к полученному от снабберной цепи, состоящей из конденсатора 0,2 мкФ и сопротивления 20 Ом, включенных параллельно тестируемому тиристору.
Все номинальные значения указаны для Tj=25 °C, если не указано иное
если не указано иное.
(1) Все номинальные значения по напряжению указаны для приложенной синусоидальной формы сигнала 50 Гц/60 Гц в диапазоне температур от -40 до +125 °C.
(2) Максимальная длительность импульса 10 мс
(3) Максимальное значение для Tj = 125 °C.
(4) Минимальное значение для линейной и экспоненциальной формы волны до 80% номинального VDRM. Затвор открыт. Tj = 125 °C.
(5) Нерепетитивное значение.
(6) Значение di/dt установлено в соответствии со стандартом EIA/NIMA RS-397, раздел 5-2-2-6. Определенное значение является дополнительным к полученному от снабберной цепи, состоящей из конденсатора 0,2 мкФ и сопротивления 20 Ом, включенных параллельно тестируемому тиристору.
Для получения дополнительной информации об инверторных тиристорах загрузите указанный выше PDF-файл под названием «YANGZHOU POSITIONING TECH CO Power thyristor and diode parts»
http://www.youtube.com/channel/UCZ3mV8GmGNcX4WcYEoWX-_g/featured
Проводящее — включенное состояние
| Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Среднее значение тока в открытом состоянии | IT(AV) |
| 1185 |
| A | Синусоидальная форма волны, проводимость 180°, Tc=80 °C |
Среднеквадратичное значение тока в открытом состоянии | ITRMS |
| 1700 |
| A | Номинальное значение |
Пиковый одиночный импульсный ток (неповторяющийся) ток
|
ITSM |
| - 18500 |
| A A |
8,3 мс (60 Гц), синусоидальная форма волны- форма, проводимость 180°, Tj = 125 °C 10,0 мс (50 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C
|
I²t | I2t |
| 1,66×10^6 |
| А²·с | 8,3 мс и 10,0 мс |
Ток срабатывания фиксации | IL |
| - |
| мА | VD = 24 В; RL= 12 Ом |
Ток удержания | IH |
| - |
| мА | VD = 24 В; I = 2,5 А |
Пиковое напряжение в открытом состоянии | VTM |
| 1.45 |
| V | ITM = 1000 А; коэффициент заполнения £ 0,01%; Tj = 125 °C |
Критическая скорость нарастания тока в открытом состоянии ток (5, 6)
| di/dt |
| 800 |
| А/мс |
Переключение с VDRM £ 1000 В, неповторяющийся
|
Критическая скорость нарастания тока в открытом состоянии ток (6)
| di/dt |
| 200 |
| А/мс | Переключение с VDRM £ 1000 В |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ И НОМИНАЛЬНЫЕ ЗНАЧЕНИЯ
Управление затвором
| Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Пиковая мощность, рассеиваемая затвором | PGM |
| 100 |
| W | tp = 40 мкс |
Среднее рассеяние мощности затвора | PG(AV) |
| 5 |
| W |
|
Пиковый ток затвора | IGM |
| - |
| A |
|
Ток затвора, необходимый для срабатывания всех элементов | IGT |
|
- 120 -
|
|
мА мА мА
|
VD = 6 В;RL = 3 Ом;Tj = -40 °C VD = 6 В;RL = 3 Ом;Tj = +25 °C VD = 6 В;RL = 3 Ом;Tj = +125 °C
|
Напряжение затвора, необходимое для срабатывания всех элементов
| VGT |
|
- 3.0 -
|
|
V V V
|
VD = 6 В;RL = 3 Ом;Tj = -40 °C VD = 6 В;RL = 3 Ом;Tj = 0-125 °C VD = номинальный VDRM; RL = 1000 Ом; Tj = + 125 °C
|
Пиковое отрицательное напряжение | VGRM |
| 20 |
| V |
|
Динамические характеристики
| Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Время задержки | td |
| - | 0.7 | мс |
ITM = 50 А; VD = номинальный VDRM Импульс затвора: VG = 20 В; RG = 20 Ом; tr = 0,1 мс; tp = 20 мс
|
Время выключения (при VR = -50 В) | tq |
| 40 | - | мс |
ITM = 1000 А; di/dt = 25 А/мс; VR ³ -50 В; повторно приложенный dV/dt = 20 В/мс, линейно до 80% VDRM; VG = 0; Tj = 125 °C; коэффициент заполнения ³ 0,01%
|
Заряд обратного восстановления | Qrr |
| * |
| мК |
ITM = 1000 А; di/dt = 25 А/мс; VR ³ -50 V
|
* За гарантированным максимальным значением обращайтесь на завод.
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ
Параметр | Обозначение | Мин. | Макс. | Тип. | Единицы | Условия |
Рабочая температура | Tj | -40 | +125 |
| °C |
|
Температура хранения | Tstg | -40 | +125 |
| °C |
|
Тепловое сопротивление — переход-корпус | RQ (j-c) |
|
0.023 -
|
| °C/Вт |
Охлаждение с двух сторон С охлаждением с одной стороны
|
Тепловое сопротивление — корпус/радиатор | RQ (c-s) |
|
0.0075 -
|
| °C/Вт |
Охлаждение с двух сторон * Охлаждение с одной стороны *
|
Усилие монтажа | P | 22.2 | 26.6 |
| кН |
|
Вес | W |
|
| - | g | О компании |
* Монтажные поверхности должны быть гладкими, плоскими и смазанными
Габаритный чертёж и размеры корпуса
Обозн. | A | B | C | D | В |
мм | 75 | 47 | 66 | 3.5×3 | 26±1 |
YZPST может предоставить следующий список аналогов инверторных тиристоров.
ТИП | АНАЛОГ | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
YZPST может предоставить следующий список аналогов инверторных тиристоров(капсульный тип)
| Тип | IT(AV) | VDRM/ VRRM | ITSM @TVJM &10 мс | IDRM/IRRM (макс.) Tj=125°C | VTM(max) | Tvj | Rthjc | F±10% | |
| ITM | VTM | ||||||||
| A | V | кА | мА | A | V | °C | К/Вт | кН | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
