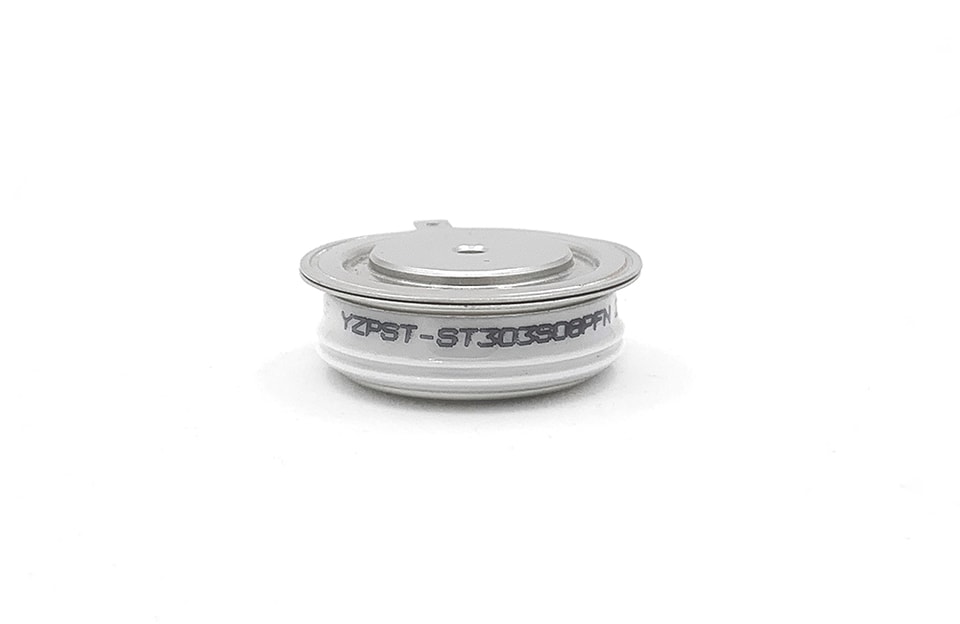

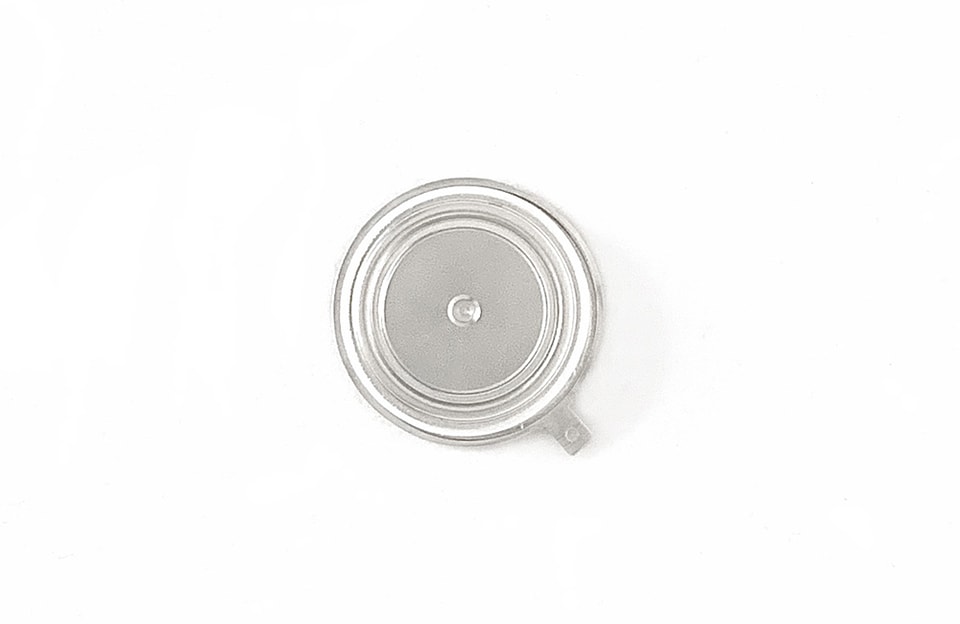

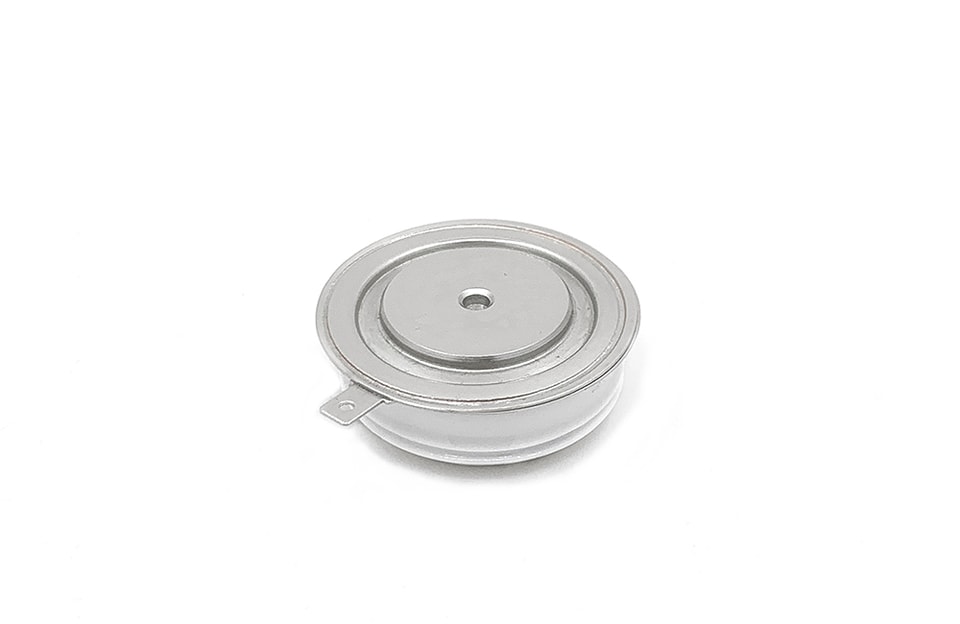

YZPST-ST303S08PFN
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Полностью диффузионная структура
Конструкция с компрессионным соединением
Способность к запиранию до 1200 В
DC-чопперы
Высокомощные инверторы
Тип устройства VRRM(1) VDRM(1) VRSM(1) | |||
ST303S08PFN | 800 | 800 | 900 |
Все параметры указаны для Tj=25℃, если не указано иное
не оговорено иное.
(1)Все значения напряжения указаны для приложенной синусоидальной волны 50/60 Гц в диапазоне температур от –40 до +125℃.
(2)Макс. ширина импульса 10 мс
(3)Максимальное значение при Tj=125℃.
VRRM = повторяющееся пиковое обратное напряжение
VDRM = повторяющееся пиковое напряжение в закрытом состоянии
VRSM = неповторяющееся пиковое обратное напряжение
(4)Минимальное значение для линейной и экспоненциальной формы волны при 80 номинальных VDRM. Затвор открыт. Tj=125℃.
Повторяющееся пиковое обратное Ток утечки и ток утечки в закрытом состоянии | IRRM/IDRM | 5 мА 15 мА(3) |
Критическая скорость нарастания напряжения(4) | dv/dt | 200 В/мкс |
Проводящее состояние
Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Среднее значение тока в открытом состоянии | IT(AV) | 300 | A | Синусоида, проводимость 180°, Tc=65℃ | ||
Действующее значение тока в открытом состоянии | IT(RMS) | 471 | A | Номинальное значение | ||
Пиковый импульсный ток одного цикла (неповторяющийся) ток | ITSM | 7000 | A | 10 мс (50 Гц), синусоидальная волна- образная, проводимость 180°, Tj=125C | ||
I²t | I2t | 245000 | А²с | 10 мс | ||
Ток защелкивания | IL | 180 | мА | VD=24V;RL=12 Ом | ||
Ток удержания | IH | 500 | 60 | мА | VD=24V;I=2.5A | |
Пиковое напряжение в открытом состоянии | VTM | 2.3 | V | ITM=1250A; коэффициент заполнения≤0.01％ | ||
Критическая скорость нарастания тока во включенном состоянии (6) | di/dt | 200 | А/мкс | VD=1/2DRM IG=1.0A Tj=125℃ |
Управление затвором
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Пиковая мощность рассеяния на затворе | PGM | 60 | W | Tp=40 мкс | ||
Средняя мощность рассеяния на затворе | PG(AV) | 2 | W | |||
Пиковый ток затвора | IGM | 3 | A | |||
Ток затвора, необходимый для срабатывания всех Ед. изм. | IGT | 200 | мА | VD=6V;RL=3 Ом;Tj=+25℃ | ||
Ток затвора, необходимый для срабатывания всех Ед. изм. | VGT | 3.0 | V | VD=6 В;RL=3 Ом;Tj=25℃ |
Динамические характеристики
| Параметр | Обозначение | Мин. | Макс. | Тип. | Ед. изм. | Условия |
Время задержки | td | 1.5 | 0.7 | мкс | ITM=300 А;VD=номинальный VDRM Импульс на затвор:VG=20 В;RG=20 Ом; tr=0,1 мкс;tp=20 мкс | |
Время выключения (при VR=-50 В) | tq | 25 | 40 | 30 | мкс | ITM=300 А;di/dt=25 А/мкс; VR≥-50 В;повторно прикладываемое dv/dt=20 В/мкс Линейно до 80% VDRM;VG=0;Tj=125℃; Коэффициент заполнения ≥ 0,01% |
ТЕПЛОВЫЕ И МЕХАНИЧЕСКИЕ ХАРАКТЕРИСТИКИ И ПАРАМЕТРЫ |
Тепловое сопротивление — переход к корпусу | Rth(j-c) | 0.1 | ℃/Вт | Охлаждение с одной стороны*180° синусоида | |||
Тепловое сопротивление — корпус к радиатору | Rth(c-s) | 0.05 | ℃/Вт | Охлаждение с одной стороны* | |||
Момент затяжки | T | 38 | 41 | Н·м | |||
Вес | W | 510 | г | ||||
ГАБАРИТНЫЙ ЧЕРТЁЖ | |||||||
YZPST может предоставить следующий список аналогов инверторных тиристоров.
ТИП | АНАЛОГ | IAV | PIV | DIA/HT | iQ/us |
R2619 | R600 | 2619A | 2100V | 73/36 | 50 |
C770L | 3176 | 2100A | 2100V | 73/36 | 50 |
C712L | 1133/9108 | 1165A | 2100V | 47/27 | 40 |
R1275 | R295 | 1293A | 2100V | 47/27 | 40 |
R1178 | C458PD/9109 | 1180A | 1400V | 47/27 | 25 |
R0633 | R216CH | 560A | 1600V | 25/15 | 10 |
R0964 | C648PB/F102 | 964A | 1200V | 34/27 | 25 |
R0809 | C448PB/9112 | 860A | 1200V | 34/27 | 10 |
R0830 | 6830 | 831A | 1600V | 34/27 | 25 |
R0990 | R270CH | 990A | 1600V | 34/27 | 10 |
R2714 | E2714 | 2714A | 1800V | 73/36 | 40 |
R3047 | E3047 | 3047A | 2400V | 75/26 | 50 |
R3968 | RX076 | 4001A | 2800V | 100/36 | 50 |
YZPST может предоставить следующий список аналогов инверторных тиристоров(капсульный тип)
| Тип | IT(AV) | VDRM/VRRM | ITSM @TVJM &10ms | IDRM/IRRM (макс.) Tj=125°C | VTM(max) | Tvj | Rthjc | F±1 0% | |
| ITM | VTM | ||||||||
| A | В | кА | мА | A | В | °C | К/Вт | кН | |
| C476 | 200 | 600-1400 | 5.5 | 35 | 1200 | 2.5 | 125 | 0.06 | 10 |
| C448 | 700 | 600-1400 | 9.1 | 35 | 2000 | 2.9 | 125 | 0.04 | 15 |
| C612 | 700 | 1600-2000 | 9 | 60 | 2000 | 2.21 | 125 | 0.04 | 15 |
| C458 | 1200 | 600-1400 | 14.6 | 65 | 2000 | 2.35 | 125 | 0.02 | 25 |
| C712 | 1125 | 1600-2000 | 20 | 60 | 1000 | 1.45 | 125 | 0.02 | 25 |
| C770 | 2100 | 1800 | 35 | 100 | 2000 | 1.55 | 125 | 0.01 | 36 |
YZPST может предоставить следующий список тиристоров
| Семейство специальных устройств для индукционных печей | |||||
| C430PB | C440L | C451L | C701L | C781L | C448PD |
| C458PD | C712L | C770L | A696L | A740L | D860 |
| R0910LS260 | N280CH14 | N490CH20 | R0878LS21E | R216CH16 | R1275NS20 |
| R2619ZC21 | R2714ZC20J | SM18CXC924 | SW40CXC820 | SW14PHN(R)380 | R600CH21 |
| SM16PHN(R)100 | R395CH21 | C648PB | R200CH20 | C702-42 | CXC924 |
| Семейство тиристоров с фазовым управлением | |||||
| N200CHX | N330CH | N350CH | N370CH | N320CH | N360CH |
| N490CHX | N540CH | N560CH | N600CH | N640CH | N760CH |
| N880CHX | N980CH | N880CH | N0910NC | N0882 | N630CH |
| 5STP04D5200 | 5STP25L5200 | 5STP33L2800 | 5STP08G6500 | 5STP12K6500 | |
| AT603 | AT604 | AT804 | AT803 | AT807 | AT480 |
| AT1003 | AT1004 | AT1005 | AT607 | AT620 | AT636 |
| AT671 | AT726 | AT708 | AT738 | AT866 | AT870 |
| AT880 | AT708LT | AT720LT | AT866LT | AT720HT | AT866HT |
| DCR504 | DCR604 | DCR804 | DCR1004 | DCR1278 | DCR1476 |
| DCR1474 | DCR803 | DCR1003 | DCR840 | C390 | T720 |
| T7SO | T820 | T9G0 | TA20 | TB20 | TD20 |
| H505CH | H507CH | H1450CH | H1590CH | H2000CH | H3200CH |
| SHXXC450 | SHXXC540 | SHXXC760 | SHXXC1850 | SHXXC2230 | SHXXC2770 |
| BHtT72 | BHtT78 | BHtU66 | BHt U67 | BHtU77 | BHtV72 |
| SKT441 | SKT551 | SKT760 | SKT1000 | SKT1200 | SKT1800 |
| T233 | T243 | T253 | N500CH | N1661NC | N1718NS |
| N1132NC | N0734YS | N0032 | N1718 | N1114 | N1467 |
| N500CH | T458N | T708N | T1218N | T1869N | T2709N |
| ST230 | ST280 | ST380 | ST780 | ST1280 | T4301N |
| TV989 | BHTP45 | T345 | T625 | TC233 | TC143 |
| Семейство инверторных тиристоров | |||||
| R185CHX | R216CHX | R180CHX | R190CHX | R200CHX | R219CHX |
| R220CHX | R270CHX | R305CHX | R325CHX | R350CHX | R395CHX |
| R600CHX | R800CHX | R1200CHX | R200CH | R600CH | R325CH |
| R0577YS | R0633YS | R0577YS | R0878LS | R0929LS | R0990LS |
| R1178NS | R1275NS | R1279NS | R1280NS | R1446NS | R1448NS |
| R2475ZD | R2619ZC | R2620ZC | R2714ZD | R3047TC | |
| kATF585 | ATF587 | ATF860 | ATF857 | ATF401 | ATF413 |
| ATF414 | ATF827 | ATF427 | ATF828 | ATF820 | ATF420 |
| ATF514 | ATF527 | ATF1040 | ATF530 | ATF543 | ATF614 |
| ATF615 | ATF633 | ATF743 | DCR1259 | T318F | T340F |
| T72H | T7S7 | T7SH | T82F | T82F | T9GH |
| R0633 | R0830 | R0946 | R1007LS | R400CH | |
| T408F | T599F | T1052S | TB333 | TB553 | TB273 |
| СЕМЕЙСТВО ДИОДОВ | |||||
| AR371 | AR912 | AR1101 | AR1104 | AR1107 | AR480 |
| AR509LT | AR2004LT | AR2004 | AR609LT | AR3001 | AR3004 |
| AR670 | AR680 | AR649 | AR690 | AR709 | AR770 |
| AR771 | AR772 | AR747LT | AR609 | AR507LT | R0577 |
| R722 | R7S2 | R9G2 | SM18CXC924 | R7SS/R7SF | R82S/R82F |
| R9GS/R9GF | R9GS | R9GF | RA2F | R822 | R1446 |
| BHdK28 | BHdP60 | BHdP62 | BHdR60 | BHdR62 | BHdT60 |
| XSDD303 | A880/SDD217 | A801/SDD211 | A800/SDD208A | A782/SDD119 | A780/SDD108 |
| A750/SDD113 | A740/SDD105 | A643/SDD64 | A641/SDD51 | W2624 | W1748 |
| M0859LC | M1022LC | M1494NC | D233 | D243 | D253 |
| R7S0 | R820 | R9G0 | RA20 | RB20 | W2052 |
| SD823 | SD1053 | SD1553 | DS502 | DS804 | DS1104 |
| DS1107 | ARF422 | DSF912 | ARF526 | AUS605 | |
| СЕМЕЙСТВО МОДУЛЕЙ | |||||
| SKKT92 | SKKT162 | SKKT250 | SKKT310 | SKKT500 | SKKT800 |
| IRKT91 | IRKT161 | IRKT251 | IRKT310 | IRKT500 | IRKT1000 |
| MCC95 | MCC130 | MCC250 | MCC310 | MCC500 | MCC800 |
| HTT/HTD 90N | HTT/HTD 132N | HTT/HTD 162 | HTT/HTD 250N | HTT500 | HTT800 |
| HDD 55N | HDD 90N | HDD 105N | HDD 132N | HDD 170N | HDD 250N |
| SKKD91 | SKKD161 | SKKD250 | SKKD320 | SKKD500 | SKKT91 |
| MTD91 | MTD250 | MTD500 | MTD1000 | ADD700 | MEK300 |
| MDD91 | MDD250 | MDD310 | MDD800 | SKKE600 | SKET380 |
| SXHN55 | SXHBN200 | SXHN 250 | SXHFN400 | SXHN550 | SXHN860 |
| MDS30 | MDS75 | MDS150 | MDS300 | DS250 | DS400 |
| DS500 | SKBPC35 | SKBPC25 | KBPC25 | KBPC35 | SKET740 |
| SKET400 | DSA450 | MEK300 | |||
| Семейство изделий в корпусе-шпильке | |||||
| C150 | C180 | C110 | C147 | P200 | P214 |
| ST110 | ST180 | ST330 | ST303 | ST173 | P0311 |
| SD150 | SD300 | 25F | R5C | P0431 | P270 |
| SKN150 | SKN240 | SKN300 | SKN400 | T607 | T707 |
| 40HF | 70HF | 85HF | 45L16 | 45LR16 | 300U(R)120 |
| 300U(R)40 | 300U(R)60 | 25R1A | 70R1A | 110R1A | 300R1A |
| D40 | D70 | D130 | D240 | D410 | D860 |
| R600 | R601 | R700 | R701 | A197 | T210N 4 |
| T70 | T85 | T100 | T125 | T250 | T500 |
| T700 | T160N | T221N | T130N | T86N | R72S/R72F |
| R502/R503 | R602/R603 | R622 | R702/R703 | R50S/R50R | R60S/R60 |
| H65TB | H125TB | H250TB | H300TB | H400 TB | H500 TB |
| BHdL38 | BHdN12 | BHtM45 | BHtN46 | BHtP46 | BHtR68H |
| SKR45 | SKR71 | SKR100 | SKR130 | SKR240 | SKR320 |
| SKN45 | SKN71 | SKN100 | SKN240 | SKN320 | SKT40 |
| SKT55 | SKT100 | SKT130 | SKT160 | SKT250 | SKT300 |
