СИЛИКОНОВЫЙ PNP-ТРАНЗИСТОР
YZPST-BD140-16

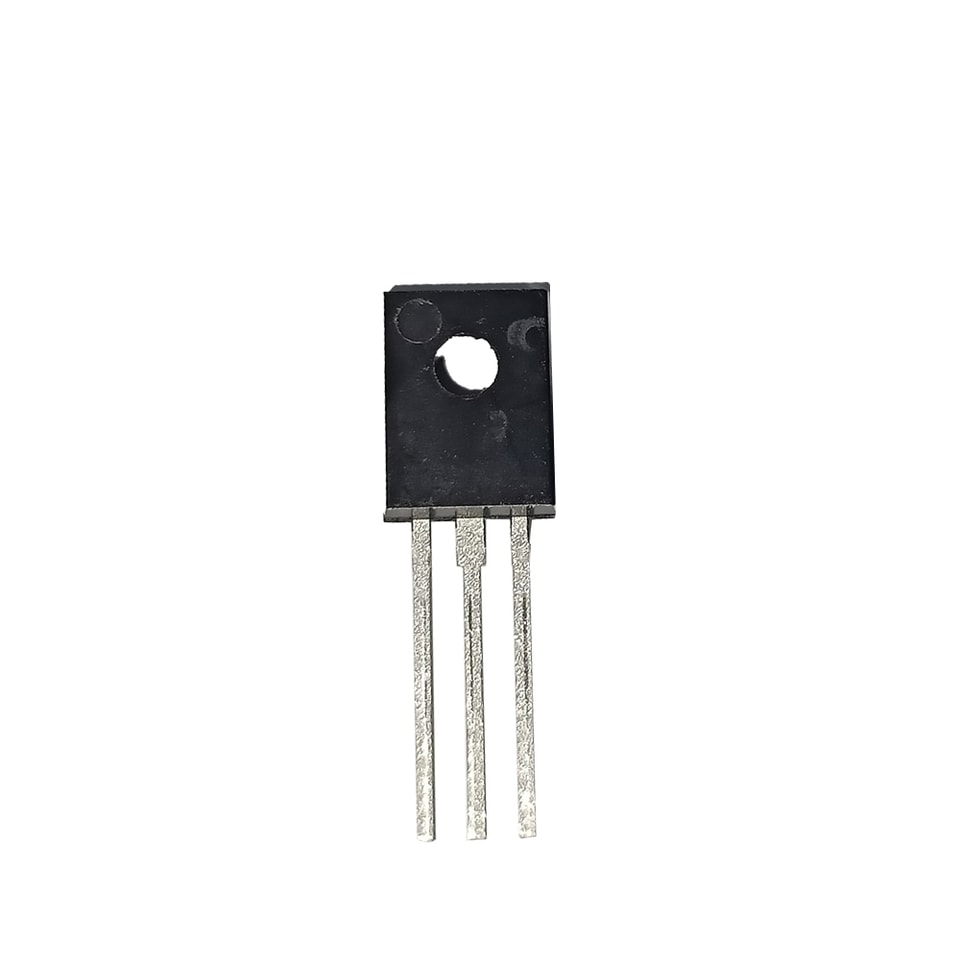

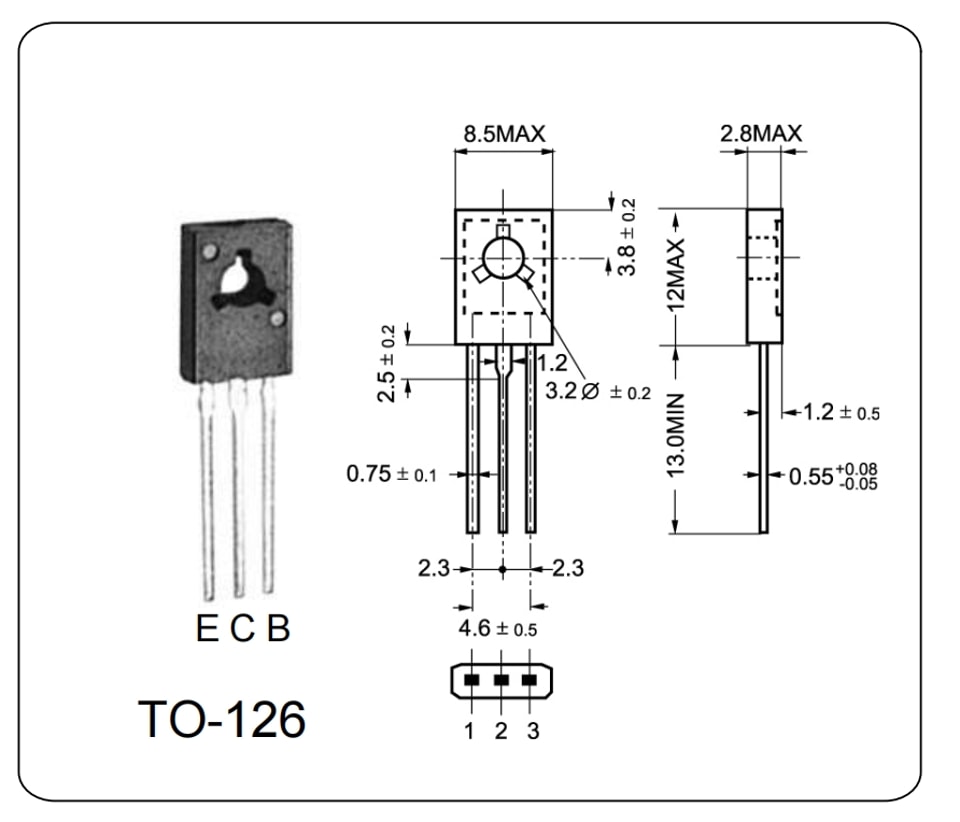

TO-126 BD140-16 — кремниевые эпитаксиально-планарные PNP-транзисторы; комплементарный NPN-тип — BD139-16
ОПИСАНИЕ
BD140-16 — кремниевые эпитаксиально-планарные PNP-транзисторы
в пластиковом корпусе Jedec TO-126, предназначенные для аудио
усилителей и драйверов, использующих комплементарные или квазикомплементарные
схемы.

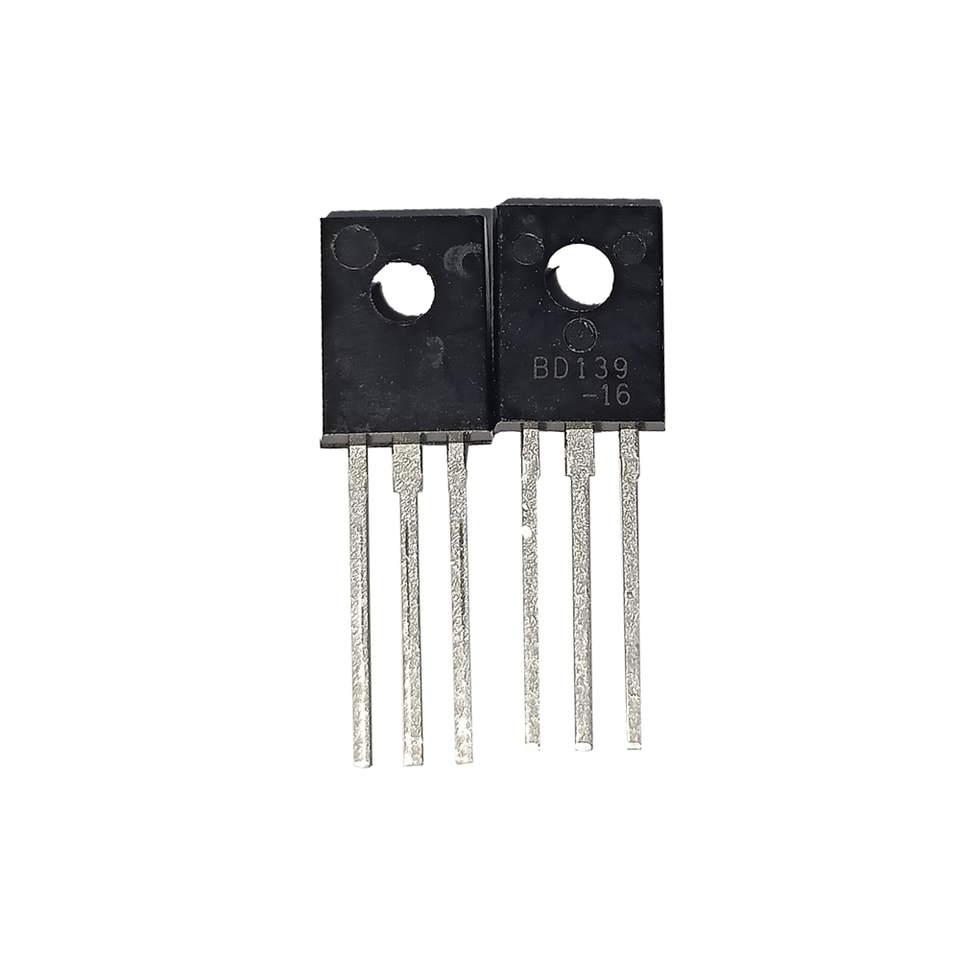

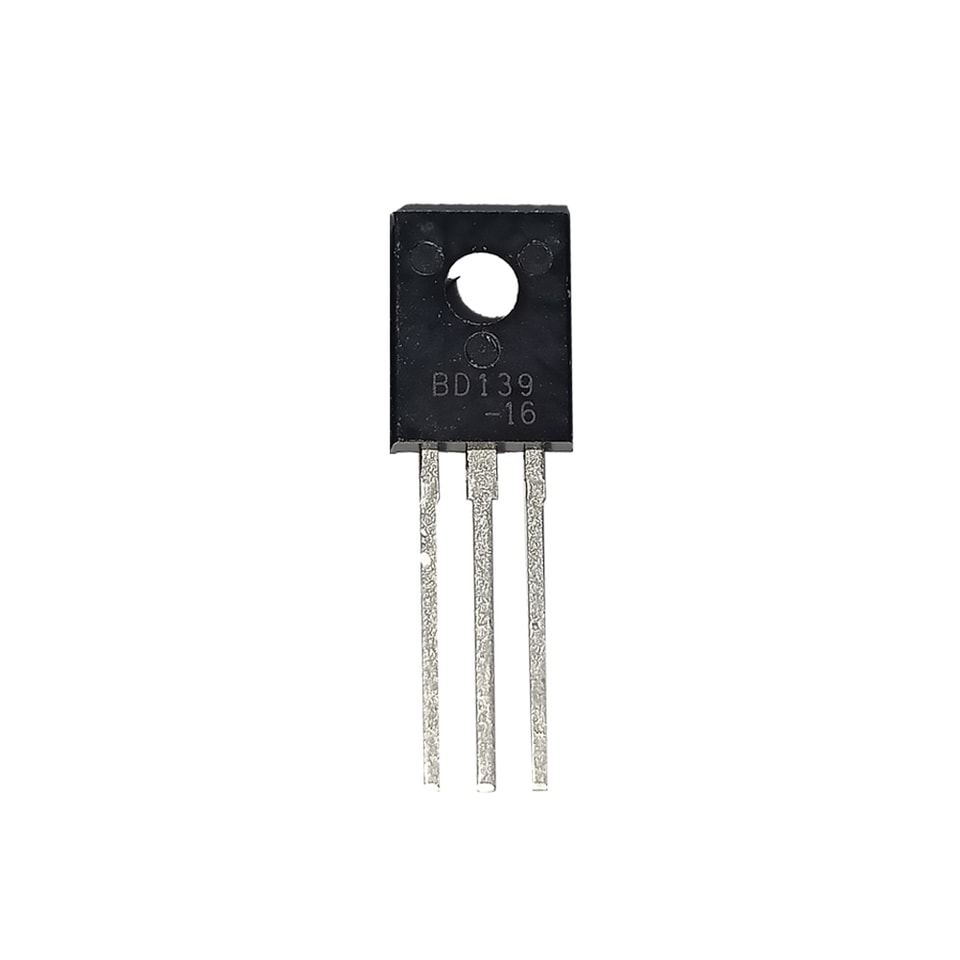

Комплементарные NPN-типы — BD139-16
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ ( Ta = 25 OC)
Параметр | Обозначение | Значение | Ед. изм. |
Напряжение коллектор-база | VCBO | -80 | V |
Напряжение коллектор-эмиттер | VCEO | -80 | V |
Напряжение эмиттер-база | VEBO | -5.0 | V |
Ток коллектора | IC | -1.5 | A |
Ток базы | IB | -0.5 | A |
Общая рассеиваемая мощность при | Ptot | 12.5 | W |
Макс. рабочая температура перехода | Tj | 150 | °C |
Температура хранения | Tstg | -55~150 | °C |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ ( Ta = 25 OC)
| Параметр | Обозначение | Испытание Условия | Мин. | Тип. | Макс. | Ед. изм. |
| коллектор Отсечка-выкл. Ток | ICBO | VКБ = -80V, IE = 0 | -10 | мкА | ||
| — | — | |||||
| Ток отсечки эмиттерак | IEBO | |||||
| VЭБ = -5.0V, IC = 0 | -10 | мкА | ||||
| VГЕНЕРАЛЬНЫЙ ДИРЕКТОР | ||||||
| Поддерживающее напряжение коллектор-эмиттерage | IC = -1.0mA, IB = 0 | -80 | — | — | V | |
| VCE = -2.0V, IC = -0.15A | 100 | 250 | ||||
| Постоянный ток Коэффициент усиления | hFE | |||||
| VCE = -2.0V, IC = -0.5A | 100 | — | — | |||
| VCE(sat) | ||||||
| Насыщение коллектор-эмиттерНапряжение | IC = -0.5A, IB = -0.05A | -0.5 | V | |||
| VBE | ||||||
| Напряжение база-эмиттер | IC = -0.5A, VCE = -2.0V | -1 | V | |||
| fT | ||||||
| Переход Частота | VCE = -5.0V,IC = -50mA | 80 | МГц |
