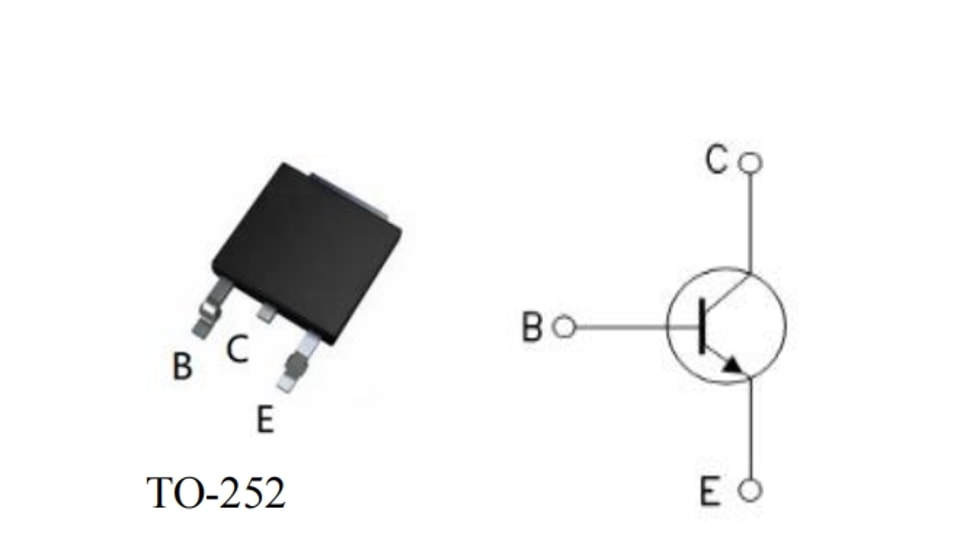

Силовые кремниевые NPN-транзисторы
P/N: YZPST-MJD31C
ОПИСАНИЕ:
MJD31C — это силовые кремниевые NPN-транзисторы, предназначенные для применения в схемах линейной и коммутационной нагрузки средней мощности.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Обозначение | Параметр | Значение | Ед. изм. |
VCBO | Напряжение коллектор-база | 100 | V |
VCEO | Напряжение коллектор-эмиттер | 100 | V |
VEBO | Напряжение эмиттер-база | 5 | V |
IC | Непрерывный ток коллектора | 3 | A |
ICM | Импульсный ток коллектора | 5 | A |
IB | Ток базы | 1 | A |
PTOT | Полная рассеиваемая мощность при Tcase=25 ℃ | 15 | W |
Tj | Температура перехода | 150 | ℃ |
Tstg | Диапазон температуры хранения | -55〜 150 | ℃ |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TC = 25°C, если не указано иное)
Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | ||
Мин | Тип | Макс. | ||||
ICEO | Ток отсечки коллектора | VCE= 60 В |
|
| 0.3 | мА |
IEBO | Ток отсечки эмиттера | VEB= 5 В |
|
| 1 | мА |
VCEO（SUS） | Напряжение коллектор-эмиттер в режиме удержания | IC= 30мА | 100 |
|
| V |
VCEsat | Насыщение коллектор-эмиттер Напряжение | IC=3A IB=0.375A |
|
| 1.2 | V |
VBE | Напряжение включения база-эмиттер | IC=3A ; VCE=4В |
|
| 1.8 | V |
hFE- 1 | Коэффициент усиления по постоянному току | IC= 1A ; VCE=4В | 25 |
|
|
|
hFE-2 | Коэффициент усиления по постоянному току | IC=3A ; VCE=4В | 10 |
| 50 |
|
fT | Частота перехода | IC=0.5A ; VCE= 10В | 3 |
|
| МГц |

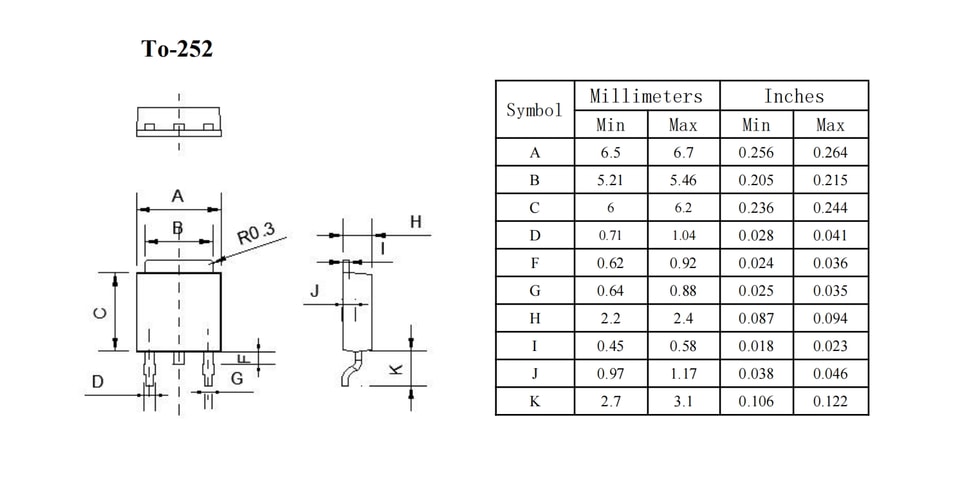

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
