СИЛОВОЙ КОМПОНЕНТ

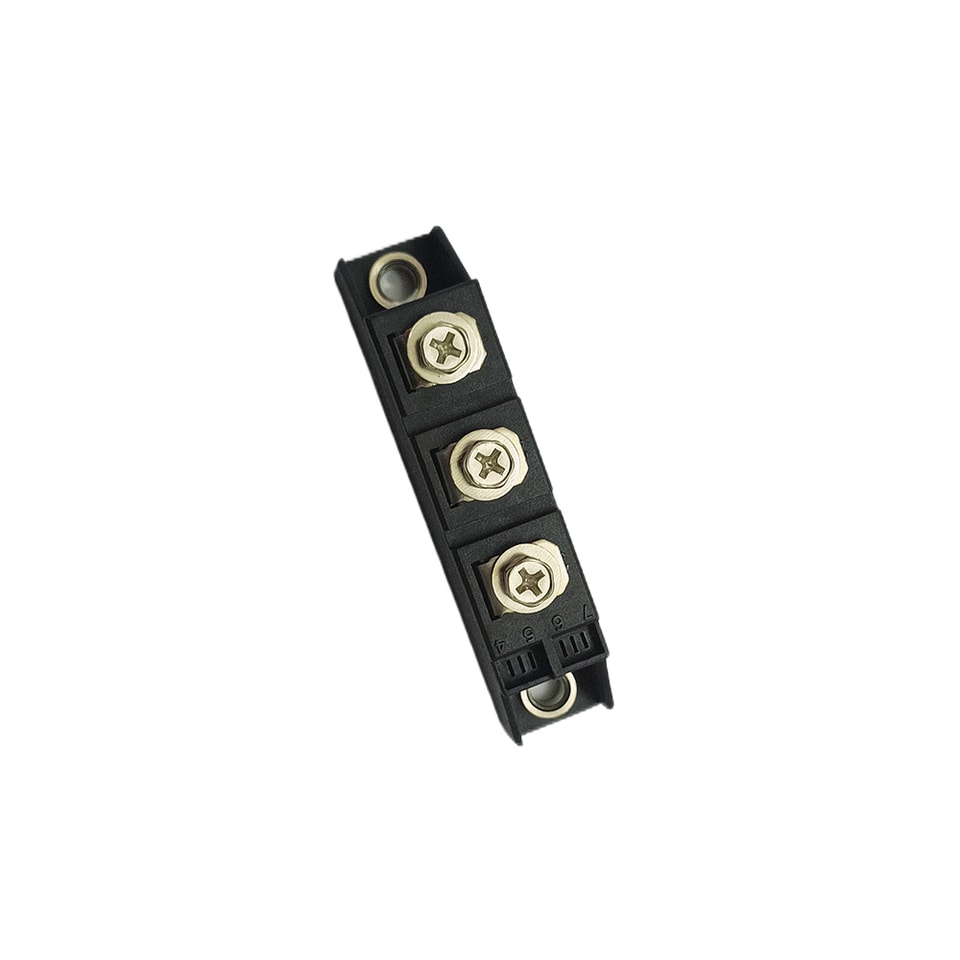

YZPST-MDC100A1200V
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Модули выпрямительных диодов
ТИП: MDC100A/1200V
Особенности

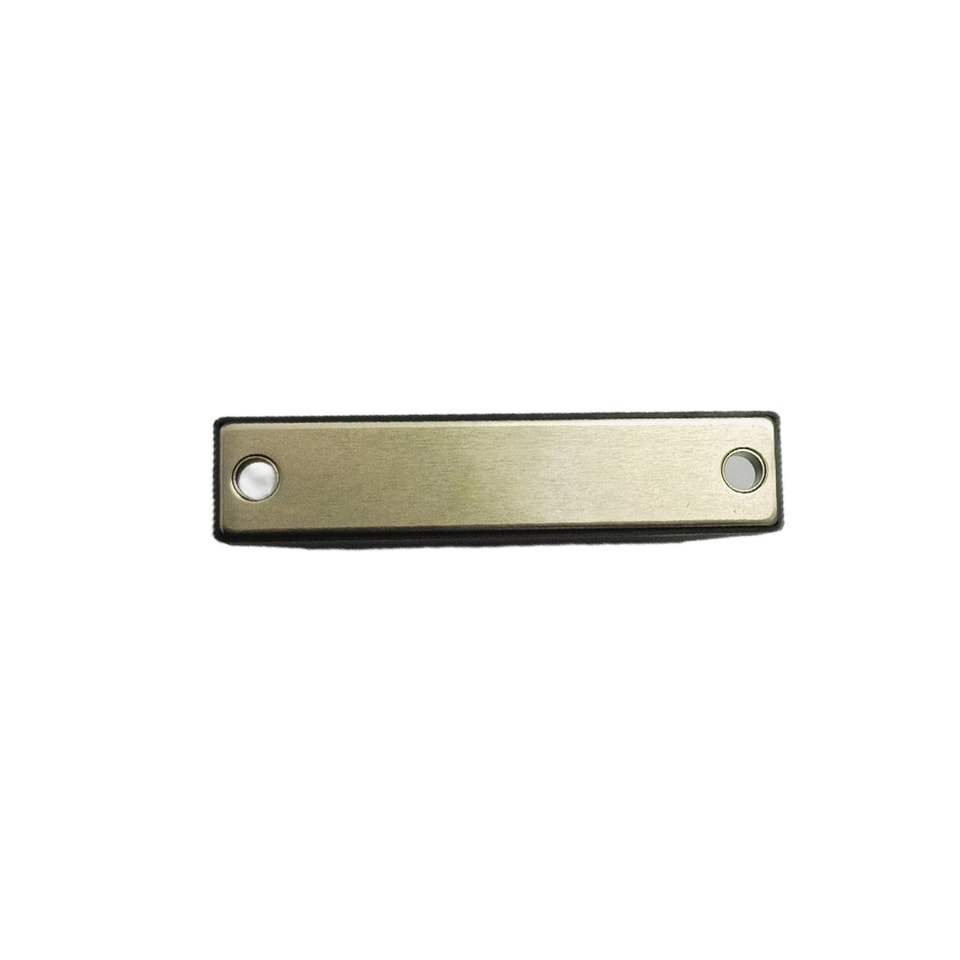

Теплопередача через изолированную металлическую основание из керамики на основе оксида алюминия
Паяные соединения повышенной надежности
Признано UL
Типичные области применения
Выпрямитель для приводных применений
Выпрямители для ИБП
Зарядные устройства для аккумуляторов
БЛОКИРОВАНИЕ
| Обозначение | Условия | предельные значения | Ед. изм. |
| VRRM VRSM | 1200 | V | |
| 1300 | |||
| IRRM | 15 | мА | |
| VИЗМ. | 50 Гц, цепь к основанию, все выводы закорочены | 3600 | V |
ПРОВОДЯЩЕЕ СОСТОЯНИЕ
| Обозначение | Условия | предельные значения | Ед. изм. |
| IF(AV) | TC=85°C; 180° синус | 100 | A |
| IF(СКЗ) | TC=85°C; 180° синус | 175 | A |
| IFSM | Tj= Tj Макс.;t = 10 мс (50 Гц); синус | 2000 | A |
| I2t | Tj= Tj Макс.;t = 10 мс (50 Гц); синус | 20 | кА2S |
| VF(TO) | (I > π x IF(AV)),Tj= Tj Макс. | 0.85 | V |
| rF | (I > π x IF(AV)),Tj= Tj Макс. | 1.3 | мОм |
| VFM | Ток в открытом состоянии 300 А，Tj=25°C | 1.35 | V |
Электрические характеристики
| Обозначение | Условия | предельные значения | Ед. изм. |
| Rth(j-c) | За период Модуль | 0.175 | К/Вт |
| Rth(c-h) | За период Модуль | 0.1 | К/Вт |
| Tj | -40 ~ + 125 | °C | |
| Tstg | -40 ~ + 125 | °C | |
| M | момент монтажа | 5 | Н·м |
| момент затяжки клеммы | 3 | Н·м | |
| W | - | g |

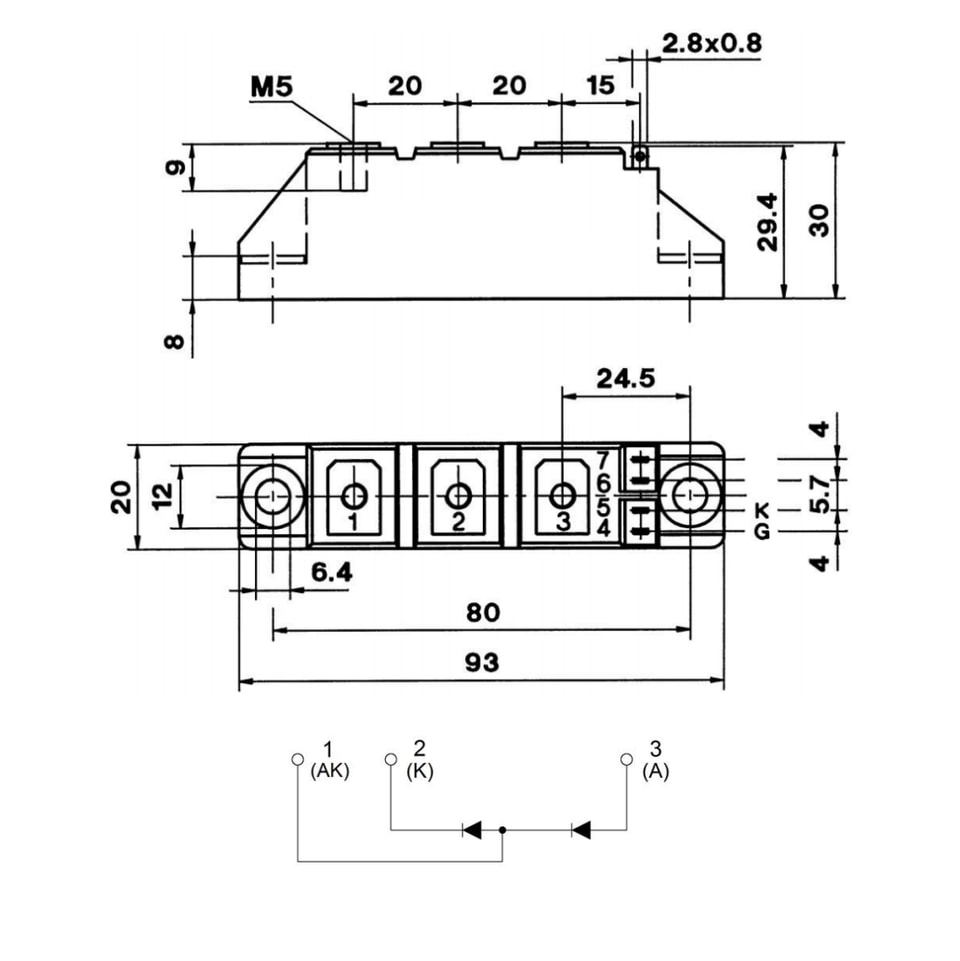

Габаритный чертёж Чертёж
Дополнительная информация о продукте отсутствует.
