YZPST-BTA204X-800E

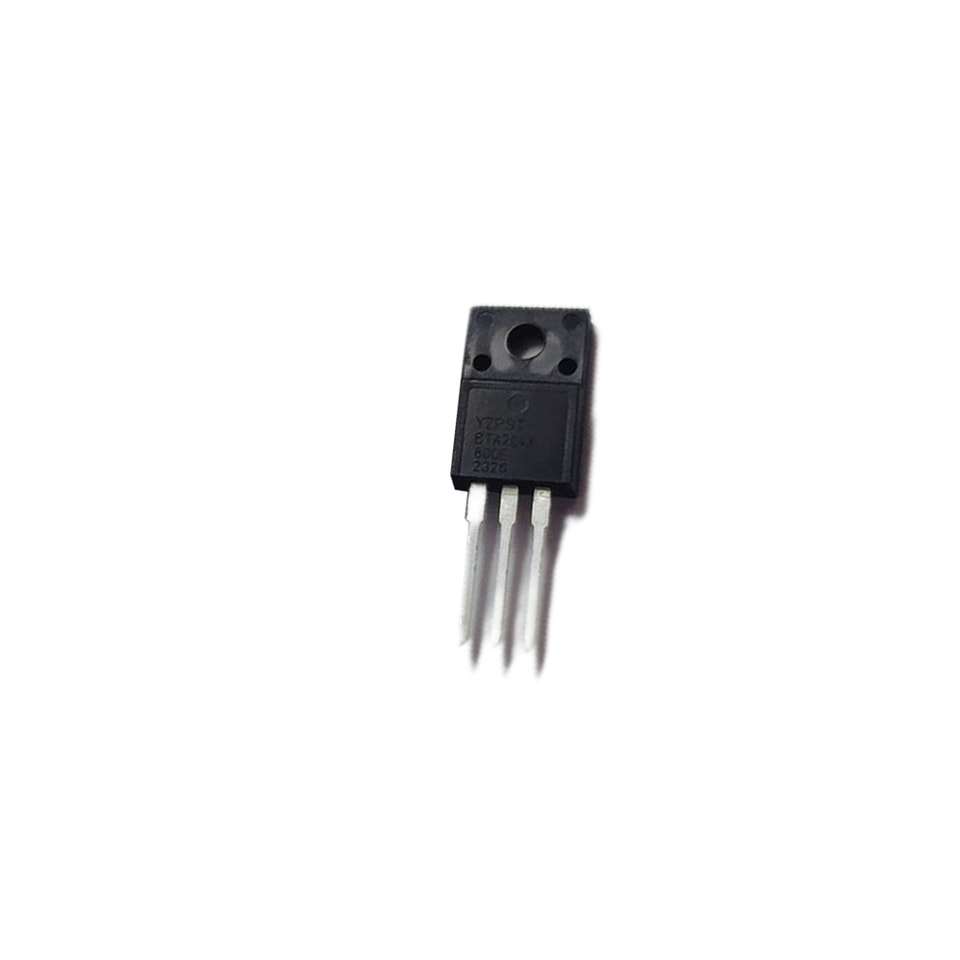

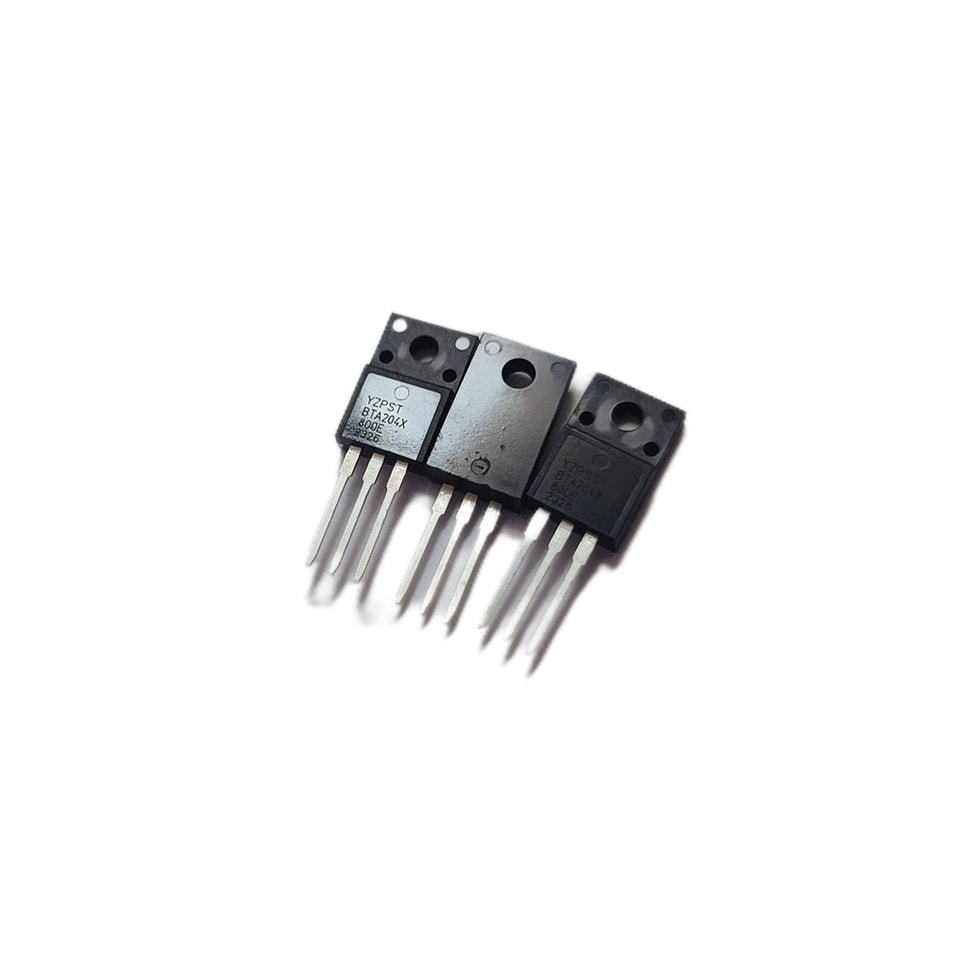

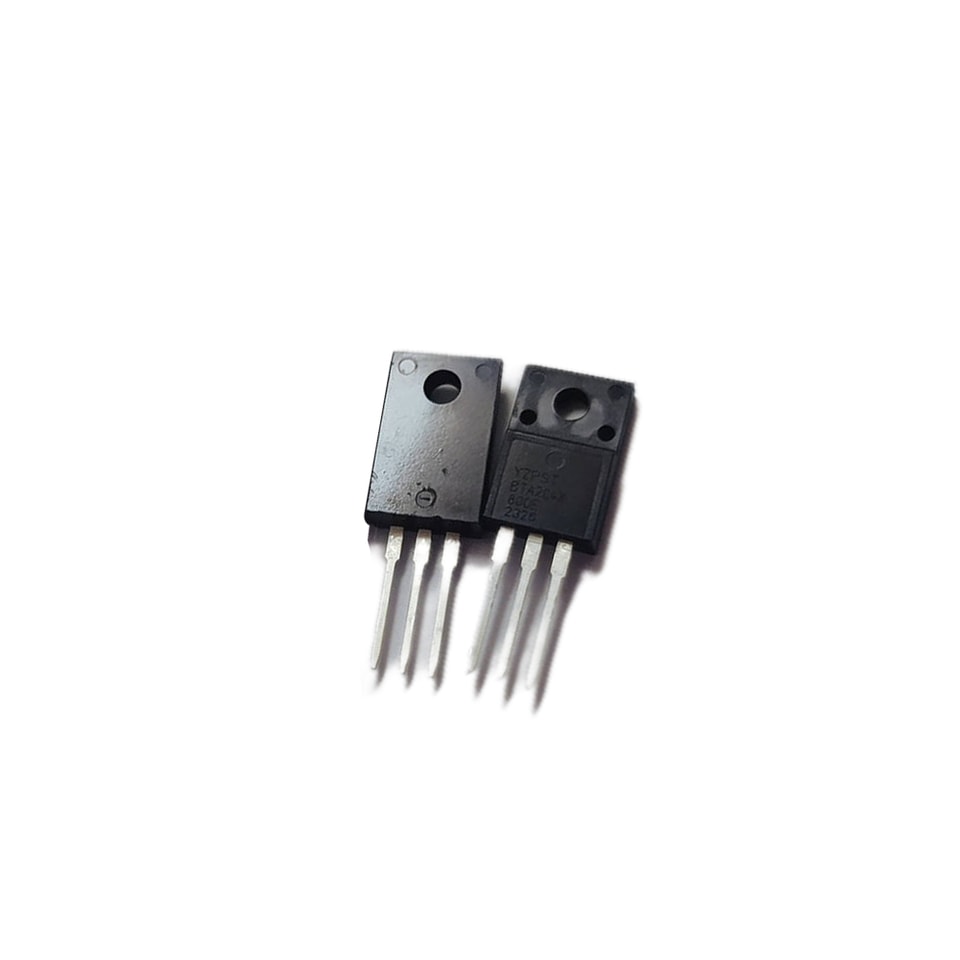

Симистор BTA204X-800E в корпусе TO-220F отличается хорошими характеристиками по dv/dt
Корпус
TO-220F
Основные характеристики(Tj=25℃
Обозначение | Значение | Ед. изм. |
IT(RMS) | 4 | A |
VDRM / VRRM | ≥800 | V |
ITSM | 25 | A |
Предельные значения (абсолютные максимально допустимые параметры)
Обозначение | Параметр | Значение | Ед. изм. |
IT (RMS) | Действующее значение тока в открытом состоянии (полная синусоида) | 4 | A |
ITSM | Неповторяющийся пиковый ток в открытом состоянии (Tj=25℃, tp=20 мс) | 25 | А |
I2t | I2t для предохранителя (tp=10 мс) | 3.1 | A²·с |
IGM | Пиковый ток затвора | 2 | A |
VGM | Пиковое напряжение на затворе | 5 | V |
PGM | Пиковая мощность затвора | 5 | W |
PG(AV) | Средняя мощность затвора | 0.5 | W |
di/dt | Повторяющаяся скорость нарастания тока в открытом состоянии после запуска (IT=6A,IG=0.2A,dlG/dt=0.2A/us) | 100 | А/мкс |
Tstg Tj | Температура хранения Рабочая температура перехода | -40--+150 -40--+110 | ℃ |
Тепловые сопротивления
Обозначение | Параметр | Условия | Мин | Тип | Макс. | Ед. изм. |
Rth j-mb | Тепловое сопротивление, переход — монтажная плата | Один цикл Полупериод | —— —— | —— —— | 3.0 3.7 | К/Вт К/Вт |
Rth j-a | Тепловое Сопротивление, переход — окружающая среда | в свободном воздухе | —— | 60 | —— | К/Вт |
Электрические характеристики(Tj=25℃ если не указано иное)
Обозначение | Условия | Мин | Тип | Макс. | Ед. изм. | |
| BT204- |
|
|
|
| |
| VD=12V IT=0.1A T2+ G+ |
|
|
| ||
| T2+ G- |
| 35 | мА | ||
IGT | T2- G- | —— | 35 | мА | ||
|
| —— | 35 | мА | ||
|
| —— |
|
| ||
IH | VD=12V IGT=0.1A |
| 2 | 12 | мА | |
IL | IG=2×IGT | Ⅰ-Ⅲ |
|
| 6 | мА |
Ⅱ |
|
| 9 | |||
VTM | IT=8A | —— | 1.25 | 1.7 | V | |
IDRM | V DRM=600V |
|
| 10 | мкА | |
IRRM | VRRM=600V |
|
| 10 | мкА | |
| VD=12V IT=0.1A |
| 0.7 | 1.65 | V | |
VGT | VD=400V IT=0.1A | 0.25 | 0.4 | 1.5 | V | |
| Tj=125℃ |
|
|
|
| |
| VD=VDRM（MAX） |
|
|
| мА | |
ID | Tj=125℃ | —— | 0.1 | 0.5 | ||
Динамические характеристики (Tj=25℃, если не указано иное)
Обозначение | Условия | Мин | Тип | Макс. | Ед. изм. |
dVD/dt | VDM=67%VDm（MAX） Tj=125℃ | 30 | V/μs | ||
tgt | ITm=12A VD=VDRM（MAX） IG=0.1A dlG/dt=5A/ms | 2 | —— | μs |
МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
