YZPST-BT169 10-30UA
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

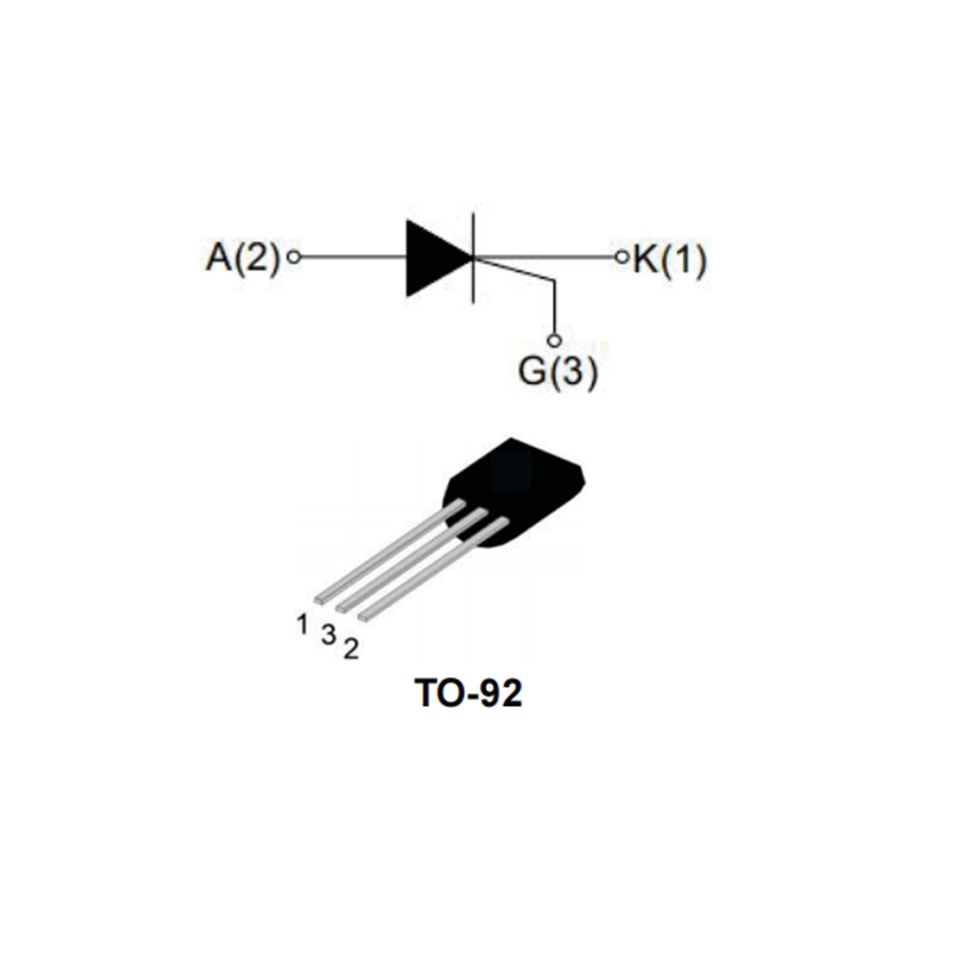

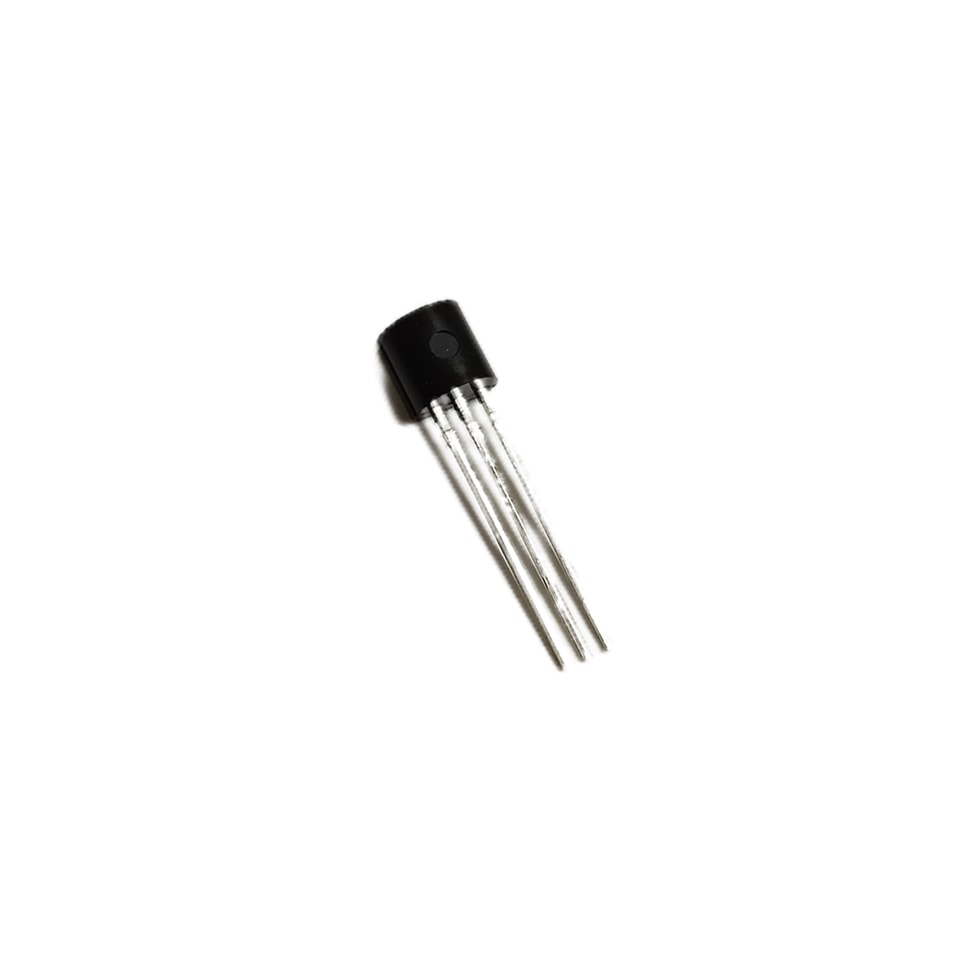

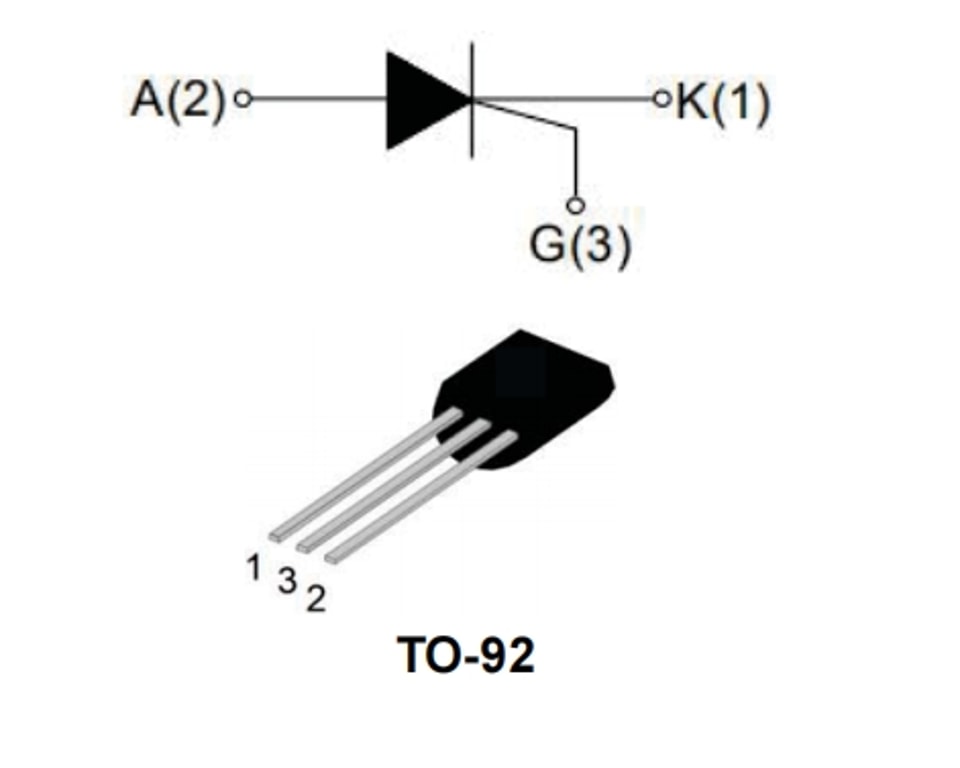

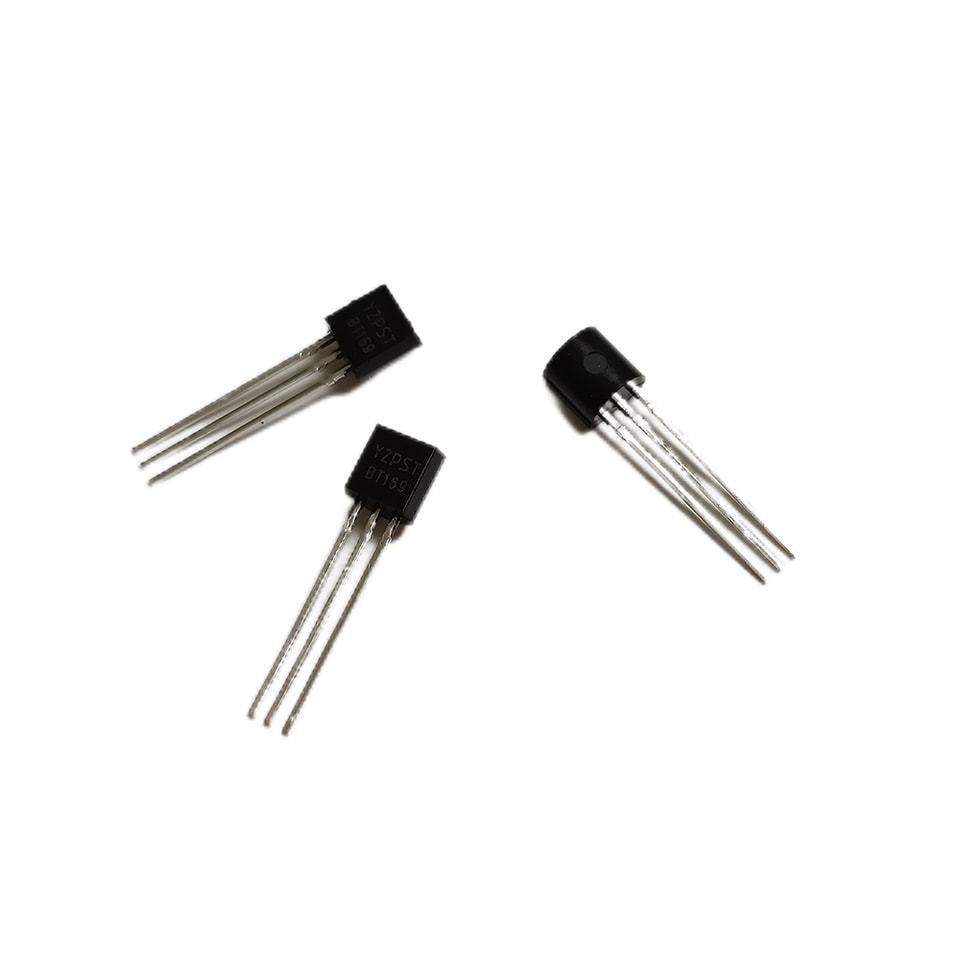

YZPST-BT169 SCR
ОПИСАНИЕ:
Серия B T 1 6 9 ScR обеспечивает высокую скорость dv/dt
с высокой устойчивостью к электромагнитным помехам.
Особенно рекомендуется для использования в УЗО, выпрямителях для волос, воспламенителях и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
символ | значение | ед. |
I_T(RMS) | 0.8 | A |
VDRM/VRRM | 400/600/800 | V |
VTM | <1.5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Символ | значение | Ед. изм. |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ |
Диапазон рабочей температуры перехода | Tj | -40~110 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 400/600/800 | V |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 400/600/800 | V |
Действующее значение тока в открытом состоянии (Tc=80℃) | I_T(RMS) | 0.8 | A |
Неповторяющийся импульсный пиковый ток в открытом состоянии (полный цикл, F=50 Гц) | I_TSM | 10 | A |
I²t для плавления (tp=10 мс) | I²t | 0.5 | А²·с |
Критическая скорость нарастания тока в открытом состоянии (I_G=2xI_GT) | dl/dt | 50 | A/μs |
Пиковый ток затвора | I_GM | 0.2 | A |
Средняя рассеиваемая мощность на затворе | PG(AV) | 0.1 | W |
Пиковая мощность на затворе | PGM | 0.5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25K, если не указано иное)
| Символ | значение | ||||
| Условия испытаний | MIN | ТИП | МАКС | ед. | |
| lGT | - | 20 | 200 | мкА | |
| VGT | VD=12 В, RL=33 Ом | - | 0.5 | 1 | V |
| VD=VDRM Tj110К | |||||
| VGD | RL=3.3 кОм | 0.2 | - | - | V |
| lВ | lT50мА | - | - | 2 | мА |
| lL | lG=1.2lGT | - | - | 3 | мА |
| VD=0.66XVDRM Tj110К | |||||
| dV/dt | G RGK=1 кОм | 20 | - | - | В/мкс |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
| Символ | Условия испытаний | значение | ед. | ||
| VTM | lTM=2A tp=380мкс | Tj=25℃ | МАКС | 1.5 | V |
| lDRM | VDRM= VRRM | Tj=25℃ | 5 | мкА | |
| lRRM | RGK=1 кОм | Tj110℃ | МАКС | 100 | мкА |

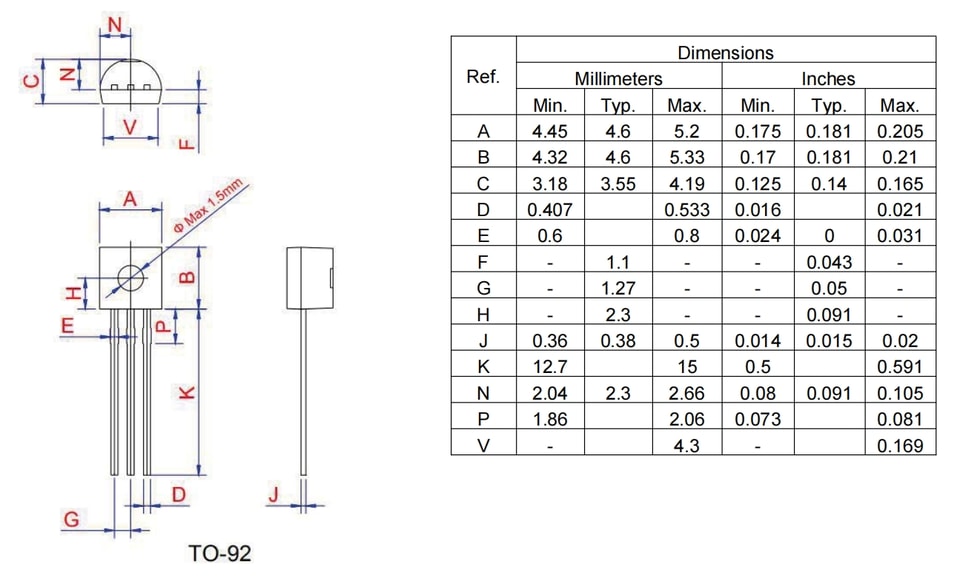

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.jpg)
.jpg)
