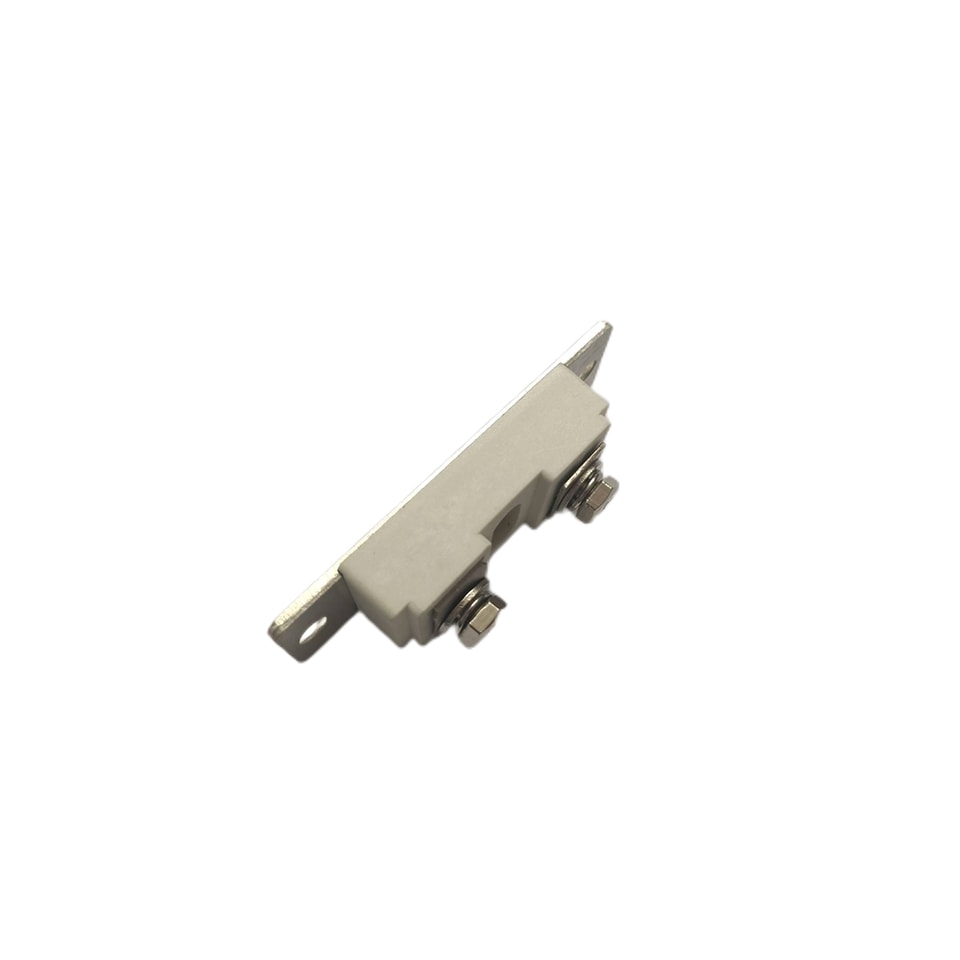

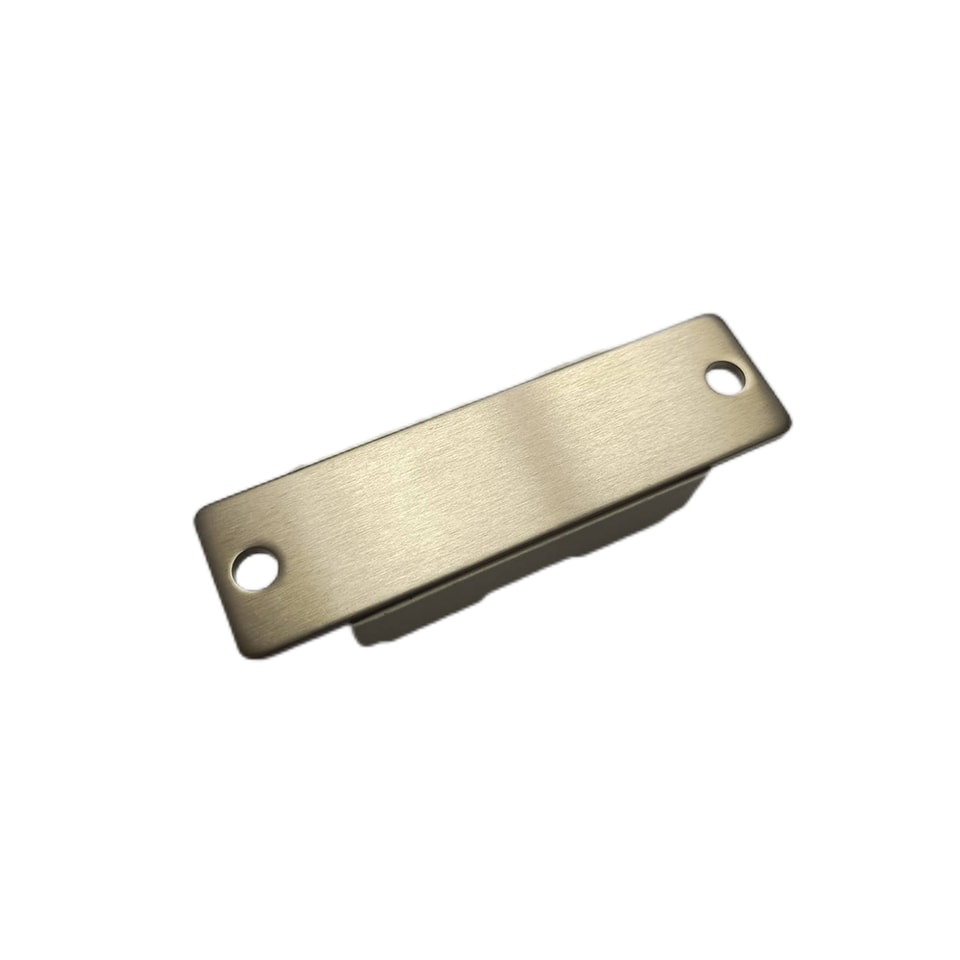

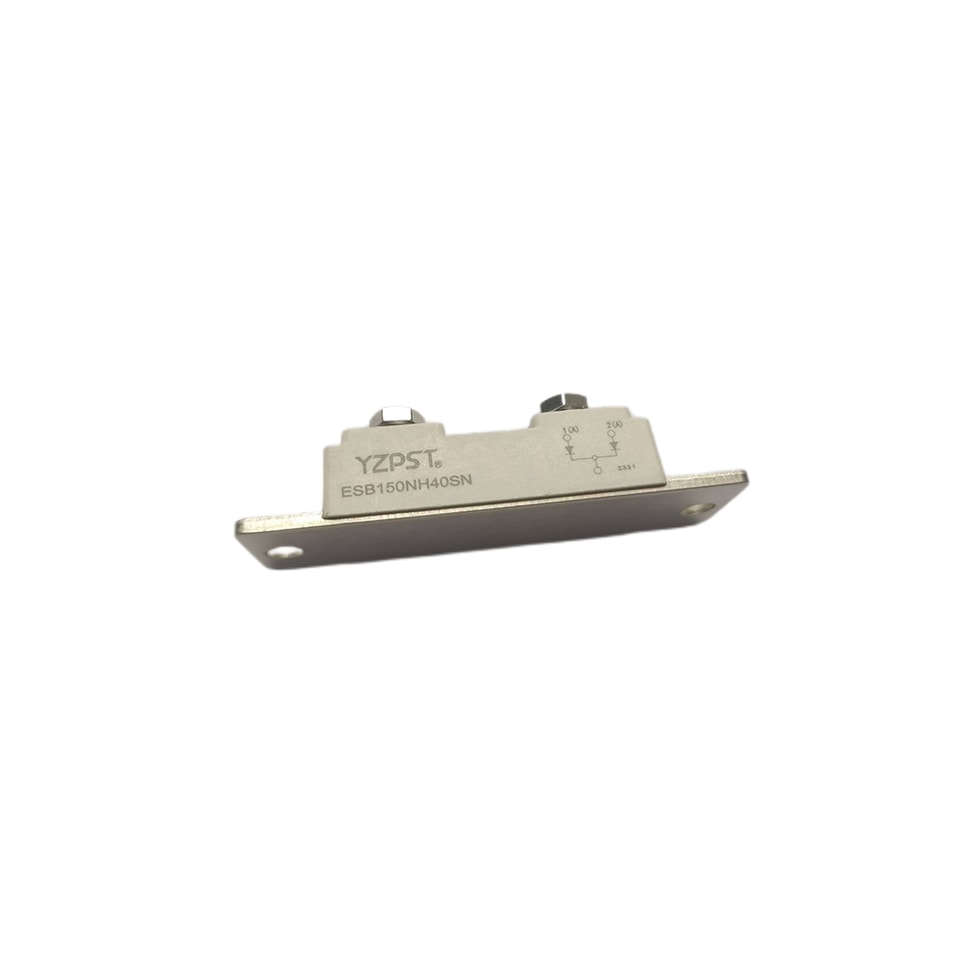

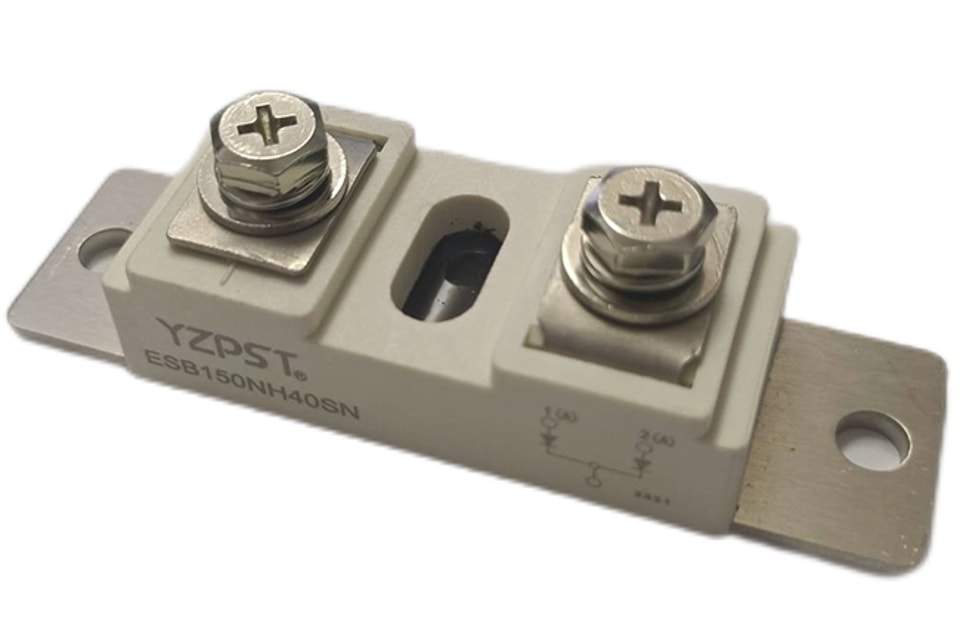

YZPST-ESB150NH40SN

Обозначение

Условия

предельные значения

Ед. изм.

I_F(AV)M

T_C=100°C; 180° синус

150

A

I_FRMS

максимальное значение при непрерывной работе

A

I_FSM

T_j=25 °C; t = 8,3 мс (50 Гц); синусоида

2100

A

I²t

T_j=25 °C; t = 8,3 мс (50 Гц); синусоида

1830

кА²S

V_iso

переменный ток, 1 минута/1 секунда

-

V

T_j

-40 ~ + 175

°C

T_stg

-40 ~ + 150

°C

M

момент затяжки крепления; ±15%

4

Н·м

момент затяжки клеммы; ±15%

3

Н·м

W

прибл.

95

g

I_RRM

при V_RRM，однофазный，полуволновой，T_j=100°C

1

мА

V_FM

Ток в открытом состоянии 150A，T_j=25°C

1.40

V

V_F0

T_j=150°C

-

V

r_F

T_j=150°C

-

мОм

t_rr

T_j=25°C; I_F = 150A; -di_F/dt =300A/μs; V_R = 200V;

120

нс

Q_rr

T_j=150°C; I_F = 50A; -di_F/dt = 100A/μs; V_R = 100V

-

us

I_RM

-

A

R_th(j-c)

На модуль

0.12

°C/Вт

R_th(c-h)

На модуль

-

°C/Вт
