YZPST-DSEI2X61-02A Модуль быстродействующего восстановительного диода
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Быстродействующие выпрямительные диодныемодули
P/N:YZPST-DSEI2X61-02A
Особенности
- Теплопередача через изолированную металлическую основание из керамики на основе оксида алюминия
- Паяные соединения повышенной надежности
- Признано UL
Типичные области применения
- Выпрямитель для приводных применений
- Выпрямители для ИБП
- Зарядные устройства для аккумуляторов
БЛОКИРУЮЩЕЕ
Обозначение | Условия | предельные значения | Ед. изм. |
VRRM VRSM | Tj=25°C | 200 200 | V |
IRRM | при VRRM，однофазный，полуволновой，Tj=125°C | 15 | мА |
VISOL | 50 Гц, 1 с/1 мин | 3000/2500 | V |
ПРОВОДЯЩЕЕ СОСТОЯНИЕ
Обозначение | Условия | предельные значения | Ед. изм. |
IF(AV) | TC=150°C; 180° синус | 61 | A |
IF(RMS) | TC=60°C; 180° синус | - | A |
IFSM | TC=45°C; t = 10 мс (50 Гц); синус | 550 | A |
I2t | Tj= Tj Макс.; t = 10 мс (50 Гц); синус | - | кА2S |
VF(TO) | Tj= 150°C | 1.51 | V |
rF | Tj=150°C | 7.1 | мОм |
VFM | Ток в открытом состоянии 120A，Tj=150°C | 1.82 | V |
Trr | IF =100A –di/dt=600A/мкс VR =600V | 35 | нс |
Электрические характеристики
Обозначение | Условия | предельные значения | Ед. изм. |
Rth(j-c) | На модуль | 0.5 | К /Вт |
Rth(c-h) | На модуль | 0.1 | К /Вт |
Tj |
| -40 ~ + 150 | °C |
Tstg |
| -40 ~ + 125 | °C |
M | момент монтажа | 1.1-1.5 | Н·м |
момент затяжки клеммы | 1.1-1.5 | Н·м | |
W |
| 30 | g |

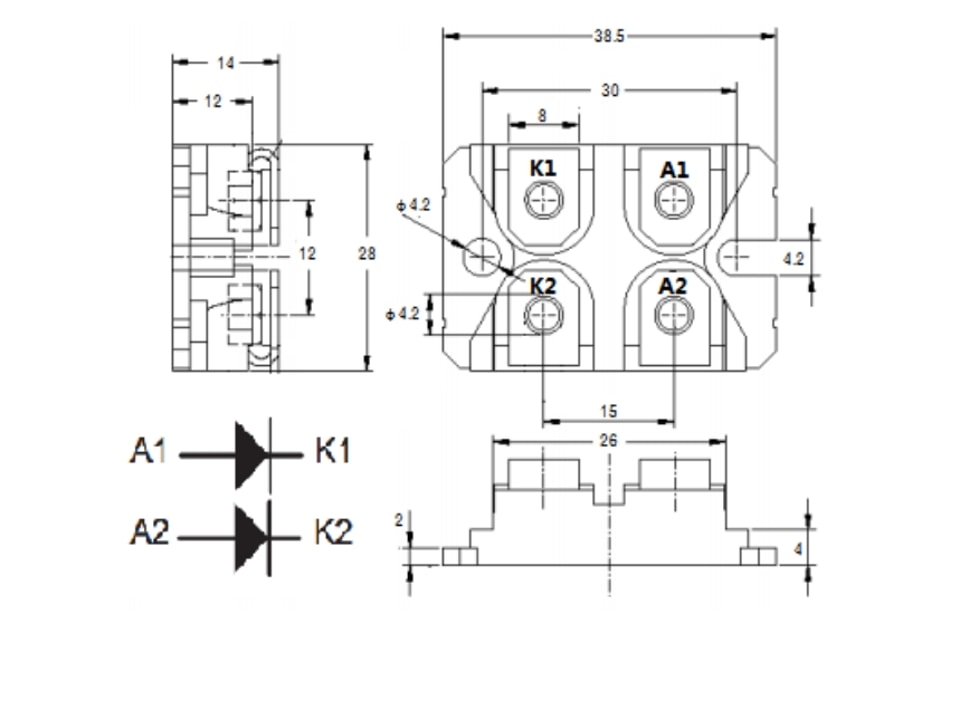

Габаритный чертёж
.jpg)
