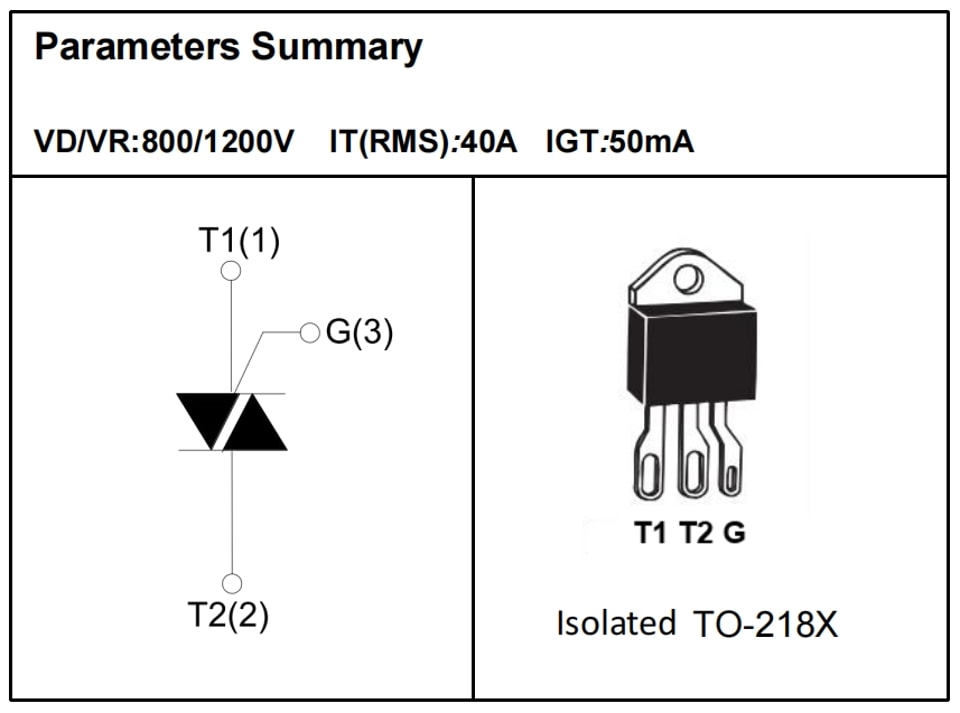

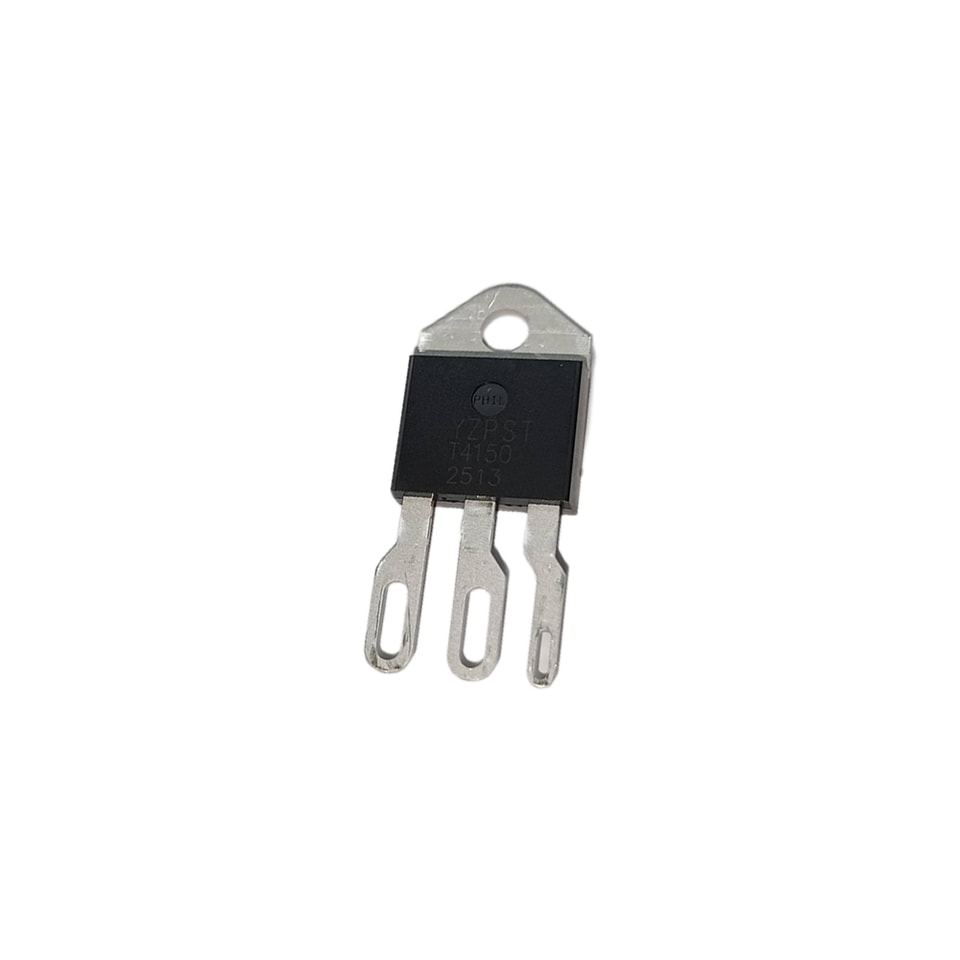

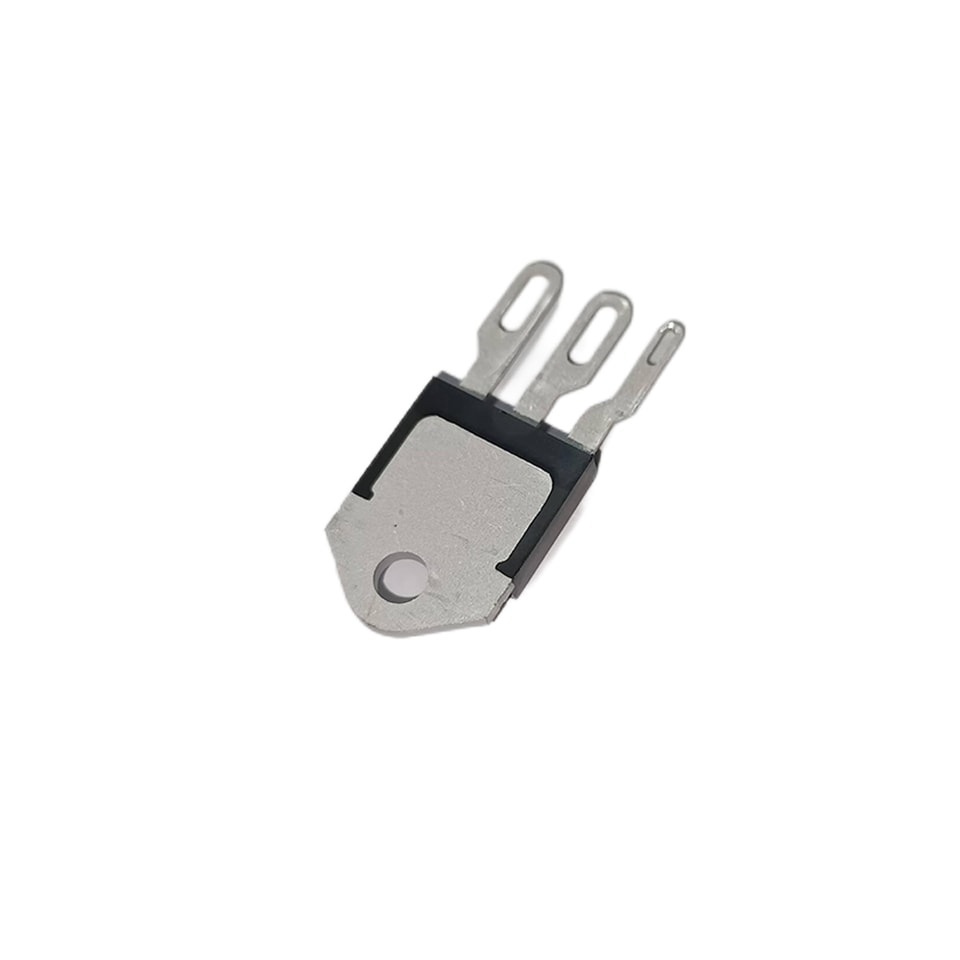

P/N: YZPST-T4150 40A TRIACS
ХАРАКТЕРИСТИКИ
Переходы с стеклопассивированной структурой
Высокое напряжение и стойкость к импульсным перенапряжениям
Низкое тепловое сопротивление и высокая надежность
Срабатывание в трех квадрантах
ОБЛАСТИ ПРИМЕНЕНИЯ
Статические реле
Регулирование нагрева
Пусковые цепи для асинхронных двигателей
Фазовое управление в светорегуляторах
Регуляторы скорости двигателя
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ | |||
Параметр | Обозначение | Значение | Ед. изм. |
хранения Температура p-n-перехода диапазон | Tstg | -40~ 150 | ℃ |
Рабочий переход температуры диапазон | Tj | -40~ 125 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии(T =25℃) | VDRM | 800/1200 | V |
Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 800/1200 | V |
Действующее значение тока во включенном состоянии (TC=80℃) | IT(RMS) | 40 | A |
Неповторяющийся импульсный пиковый ток во включенном состоянии (полный цикл, F=50 Гц) | ITSM | 400 | A |
I2t-значение для плавкой вставки (tp= 10 мс) | I2t | 800 | A2 S |
Критическая скорость для нарастания для on-состояние ток коллектора(I =2×IGT) | di/dt | 50 | А/мкс |
Пиковая мощность затвора ток коллектора | IGM | 8 | A |
Пиковое рассеяние мощности затвораion | PGM | 40 | W |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |
Тепловое Сопротивления | |||
Обозначение | Параметр | Значение | Ед. изм. |
Rth(j-c) | Переход-корпус | 0.85 |
℃/W |
Rth(j-a) | Переход-окружающая среда | 50 | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное) | |||||
Обозначение | Условия испытаний | Квадрант |
| Значение | Ед. изм. |
IGT |
| Ⅰ Ⅱ Ⅲ | МАКС. | 50 | мА |
VGT | Ⅰ Ⅱ Ⅲ | МАКС. | 1.3 | V | |
VGD | VD=VDRMTj=125℃ | Ⅰ Ⅱ Ⅲ | МИН. | 0.2 | V |
IL | IG= 1.2IGT | Ⅰ-Ⅲ |
МАКС. | 100 |
мА |
Ⅱ | 160 | ||||
IВ | IT=500мА | МАКС. | 80 | мА | |
dV/dt | VD=2/3VDRM Затвор открыт Открыт Tj=125℃ | МИН. | 1000 | В/мкс | |

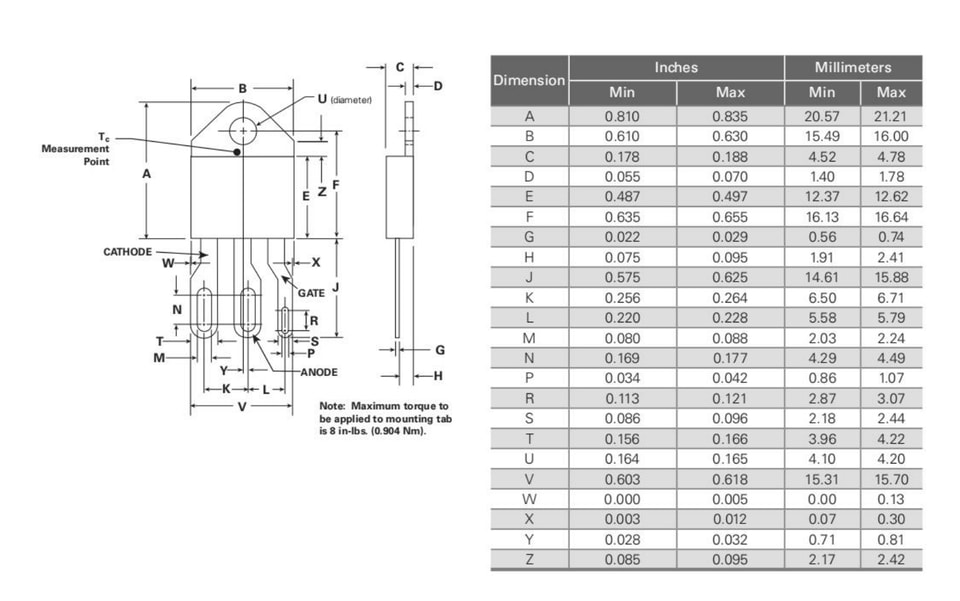

TO-218X Корпус Механический Данные
