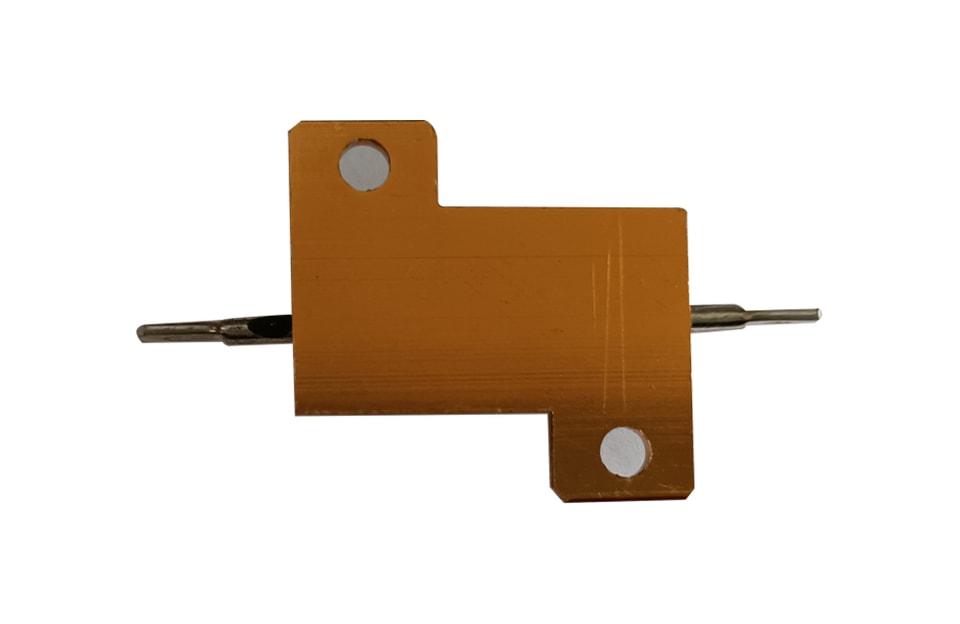

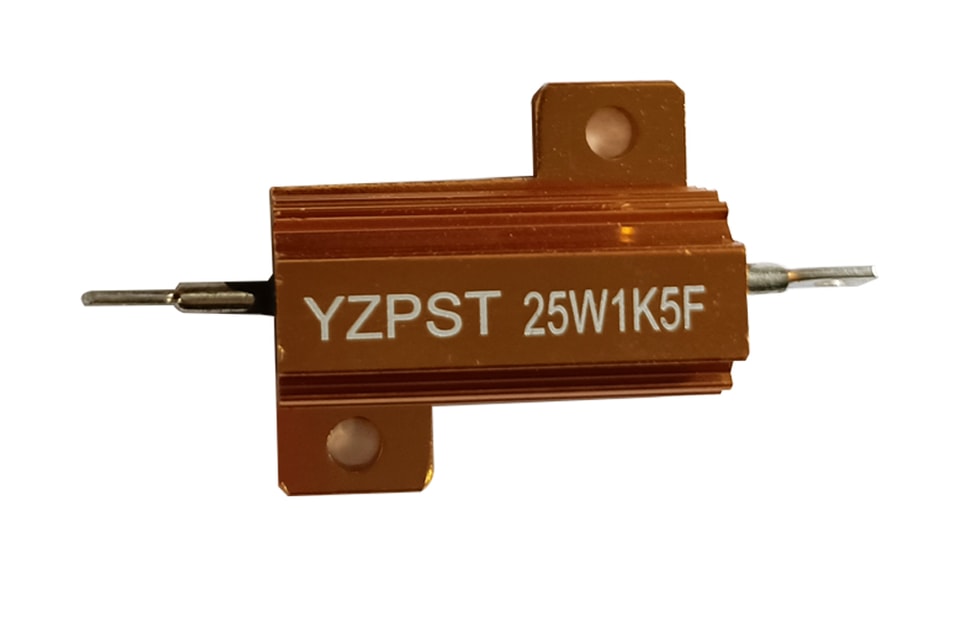

YZPST-25W1K5F

Технические характеристики мощных проволочных резисторов

Наименование изделия: RX24

Модель изделия: 25 Вт 1K5-4K 1%

Чертеж габаритных размеров

1 Область применения мощного проволочного резистора

2 Спецификация модели RX24-25W 1K5-4K 1%

3 Испытания проводились при нормальных атмосферных условиях

4 Номинальные характеристики мощности

4.1 Диапазон рабочих температур: -25℃ - - + 155℃

4.2 Изменение мощности

Кривая снижения номинальной мощности в зависимости от температуры окружающей среды. См. ниже

График кривой снижения мощности

4.3 Номинальное напряжение

Номинальное напряжение определяется по следующей формуле:

E= √ P.R

Примечание: E: Номинальное напряжение (В)

P: Номинальная мощность (Вт)

R: номинальное значение сопротивления (Ω)

5. Электрические характеристики

5.1 Температурный коэффициент

Температурный коэффициент не превышает ±350 ppm/℃

Температурный коэффициент = (R-R₀）×10⁶/R（t-t₀）（PPM /℃）

R₀: зафиксировано при комнатной температуре

R: измеренное значение сопротивления при температуре испытания

t: комнатная температура

t₀: температура испытания

5.2 Кратковременная перегрузка

Подать 5-кратное номинальное напряжение в течение 5 секунд, изменение сопротивления не должно превышать ±(2%R + 0,1 Ω).

5.3 Сопротивление изоляции

Резистор зажат в выемке металлического V-образного блока с углом 90°, напряжение измерения — 500 В, сопротивление изоляции не менее 500 МОм.

5.4 Испытание на электрическую прочность

Резистор зажимается в вогнутой части металлического V-образного блока; при напряжении 500 В в течение 1 минуты на резисторе не должно быть явного пробоя или механических повреждений.

6. Механические характеристики

6.1 Прочность выводов

При растягивающем усилии 20 Н форма резистора и внутренняя структура не должны быть существенно повреждены.

6.2 Вибростойкость

При равномерной вибрации 10–55 Гц с амплитудой 5 мм в течение 3 часов форма и конструкция не должны иметь видимых повреждений.

6.3 Теплостойкость пайки

Погружение вывода резистора: (A) 260℃±5℃, 10 с ±1 с; (B) 350℃±5℃, 3,5 с ±0,5 с; глубина погружения от корпуса резистора — 3+0,05 мм; изменение сопротивления в пределах ±(1%R + 0,05 Ω), без видимых повреждений.

6.4 Пайка

Поверхность должна быть покрыта ровным и блестящим слоем припоя, сплошным по поверхности, без скоплений пор; температура пайки 235℃±5℃, время погружения 2±0,5 с. Степень покрытия поверхности конца вывода резистора — не менее 95%.

7. Надежностные характеристики

7.1 Долговечность (номинальная нагрузка)

При температуре окружающей среды 70℃ в течение 1 часа и 0,5 часа подавайте номинальное напряжение. Через 500 часов видимых повреждений внешнего вида резистора не наблюдалось, а изменение сопротивления находится в пределах ±(5%R + 0,1 Ω).

7.2 Долговечность (испытание при влажной нагрузке)

При относительной влажности 90–95% и температуре 40℃ в течение 500 часов подавайте напряжение, соответствующее 1/10 номинальной мощности, по режиму: 1 час включено, 0,5 часа выключено. Через 500 часов внешний вид резистора не должен иметь явных повреждений, а изменение сопротивления — в пределах ±(5%R + 0,1 Ω).

7.3 Быстрое изменение температуры

Резистор помещают на 30 минут в среду с температурой -55℃, затем на 30 минут в среду с температурой 155℃. После 3 таких циклов внешний вид резистора не должен иметь явных повреждений, а изменение сопротивления должно находиться в пределах ±(5%R + 0,1 Ω).

7.4 Влагостойкость (фиксированное состояние)

При 40℃ и влажности 90–95% при постоянном напряжении 100 В, когда вывод резистора подключен к положительному полюсу, а металлический диск — к отрицательному, в течение 500 часов изменение сопротивления должно находиться в пределах ±(5%R + 0,1 Ω).

7.5 Огнестойкость

Использовать обычное открытое пламя в течение 15 секунд, затем прекратить на 5 секунд; после 5 циклов резистор не должен разрушиться.

8. Свяжитесь до внесения изменений

Изменение материалов, технологии производства и управления продуктом, заранее запросите у пользователя доверие к качеству и вносите изменения до утверждения.
