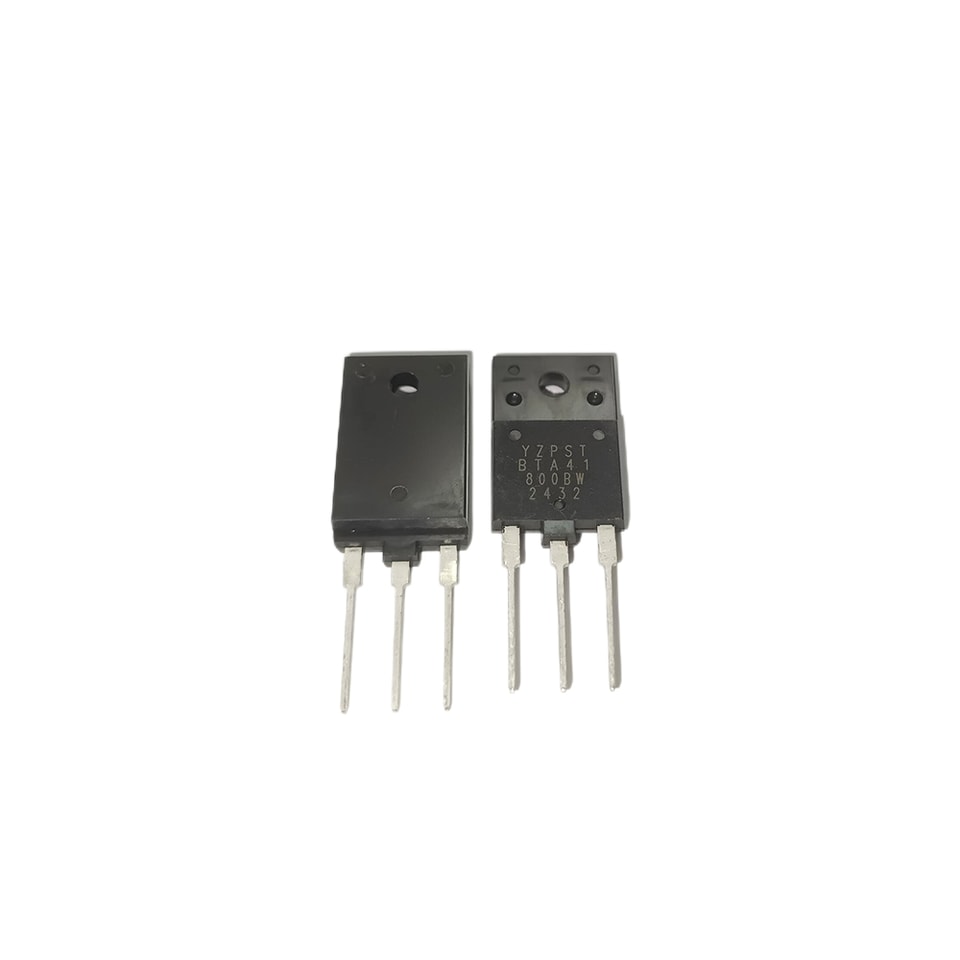

YZPST-BTA41-800BW 15-25MA
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

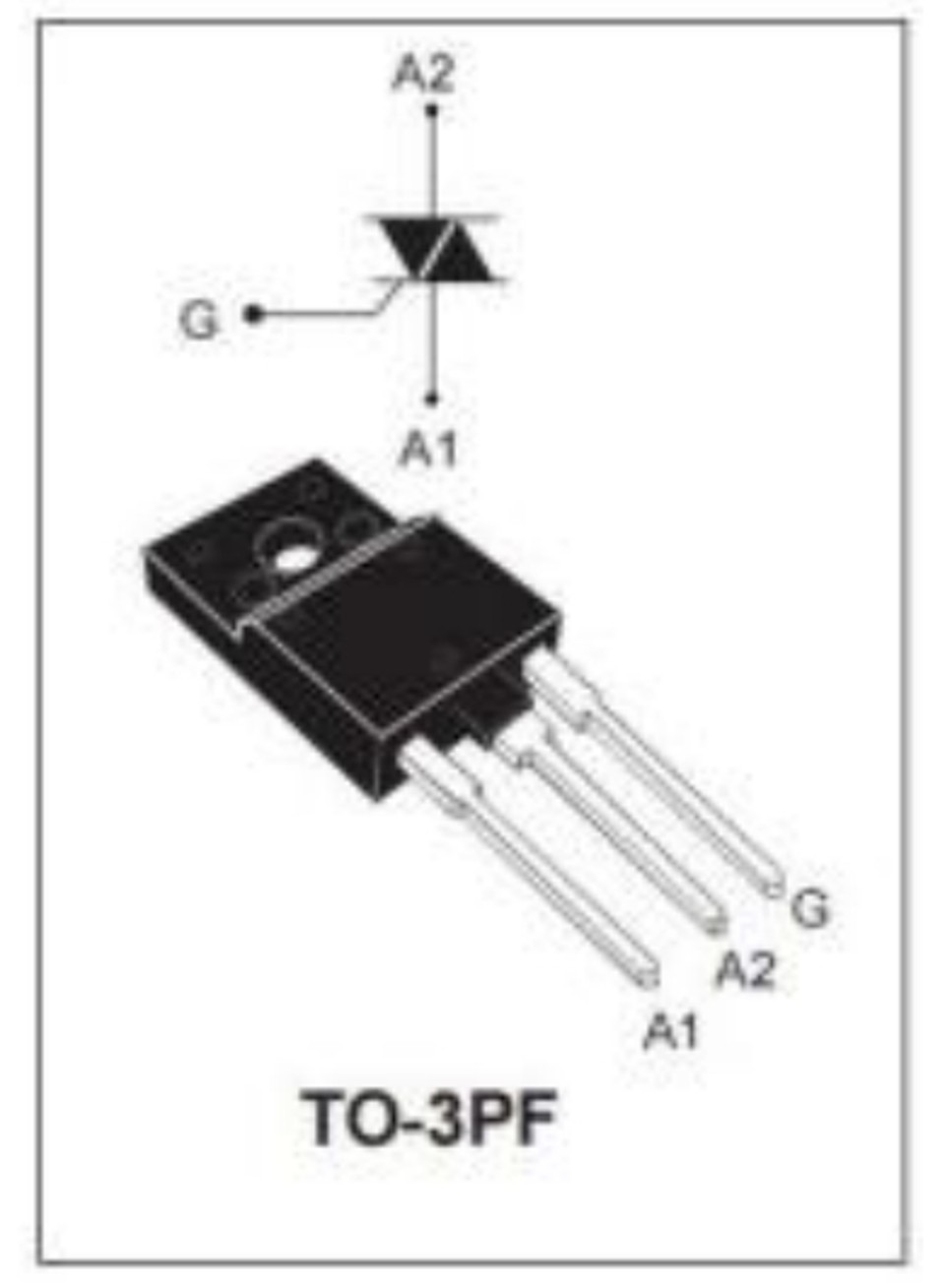

Серия BTA41, TRIAC на 40 А, YZPST-BTA41-800BW, 15–25 мА
ОПИСАНИЕ:
Серия триаков BTA41 подходит для всех моделей систем управления, используемых в таких областях, как управление двигателями, промышленное и бытовое освещение, нагрев и статическая коммутация, регуляторы скорости двигателей и т. д. Благодаря технологии крепления клипсой они обеспечивают превосходные характеристики по способности выдерживать импульсные токи
Благодаря использованию внутренней керамической прокладки серия BTAобеспечивает изолированный от напряжения вывод (номинал 2500 VRMS) в соответствии со стандартами UL
ОСНОВНЫЕ ХАРАКТЕРИСТИКИ
Обозначение | Значение | Ед. изм. |
IT(RMS) | 40 | A |
VDRM VRRM | 800/1600 | V |
VTM | 1.55 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ
Параметр | Обозначение | Значение | Ед. изм. |
хранения диапазон температуры перехода | Tstg | -40 ~ 150 | ℃ |
Рабочий диапазон температуры перехода | Tj | -40~ 125 | ℃ |
Повторяющееся пиковое выкл.-состояние напряжение(T =25℃) | VDRM | 800/1600 | V |
Повторяющееся пиковое обратное напряжение(T =25℃) | VRRM | 800/1600 | V |
действующее значение в открытом состоянии ток коллектора | IT(RMS) | 40 | A |
Пиковое неповторяющееся импульсное прямое состояние ток коллектора (полный цикл, F=50Гц) | ITSM | 400 | A |
I2t значение для предохранителей (tp= 10мс) | I2t | 880 | A2S |
Критическая скорость нарастания в открытом состоянии ток коллектора (I =2×IGT) | dI/dt | 50 | А/мкс |
Пиковая мощность затвора ток коллектора | IGM | 8 | A |
Среднее рассеяние мощности затвора | PG(AV) | 1 | W |

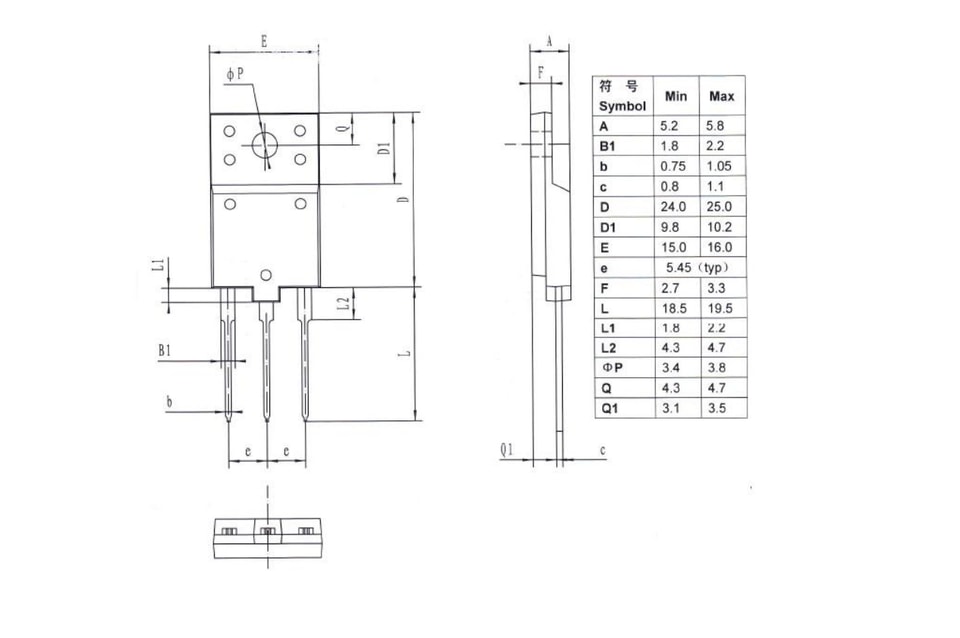

TO-3PF Корпус Механические Dата
