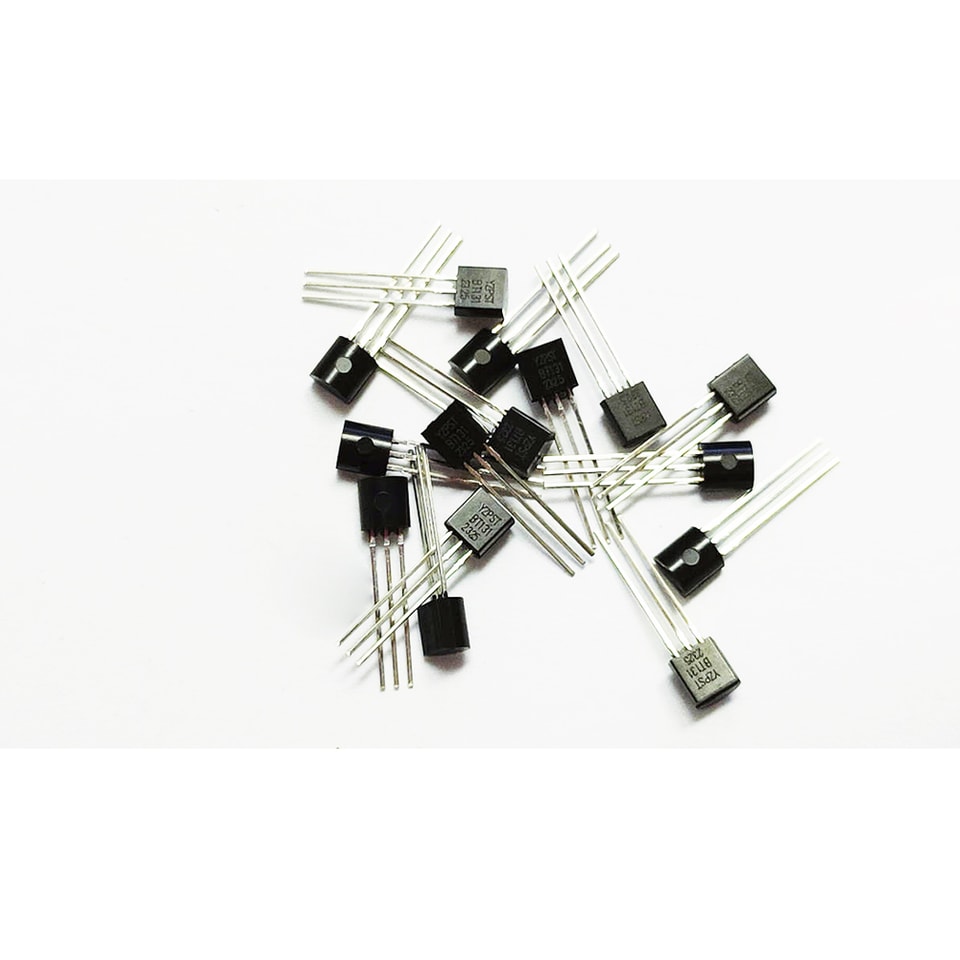

YZPST-BT131-2325
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

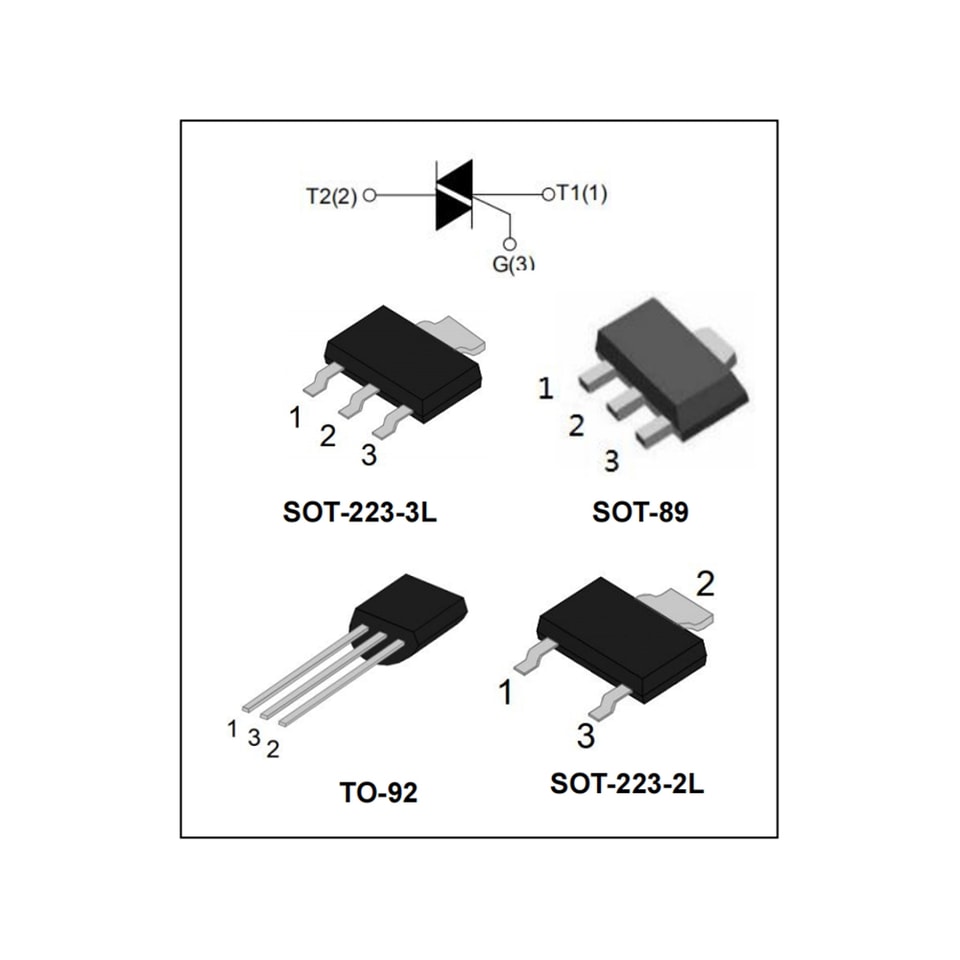

Серия BT131, триаки 1 А, SOT-223
ОПИСАНИЕ:
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(СКЗ) | 1 | A |
VDRM/ВRRM | 600/800 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ:
Параметр | Обозначение | Значение | Ед. изм. | |
Диапазон температуры перехода при хранении | Tstg | -40~150 | ℃ | |
Диапазон рабочей температуры p-n-перехода | Tj | -40~125 | ℃ | |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V | |
Повторяющееся пиковое обратное напряжение (Tj=25℃) | VRRM | 600/800 | V | |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 1 | A | |
Неповторяющийся пиковый импульсный ток в открытом состоянии (полный цикл, F=50 Гц) |
ITSM |
16 |
A | |
I2значение t для плавления (tp=10 мс) | I2t | 1.28 | A2s | |
Критическая скорость нарастания тока в открытом состоянии(IG=2×IGT) |
dI/dt | Ⅰ-Ⅱ-Ⅲ | 50 |
A/μs |
Ⅳ | 10 | |||
Пиковый ток затвора | IGM | 2 | A | |
Среднее рассеяние мощности затвора | PG(AV) | 0.5 | W | |
Пиковая мощность затвора | PGM | 5 | W | |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ(Tj=25℃, если не указано иное)
Параметр |
Условия испытаний |
Квадрант |
| Значение |
Ед. изм. | |
T | D | |||||
IGT |
VD=12V, RL=33 Ом | Ⅰ-Ⅱ-Ⅲ |
МАКС | 3 | 5 | мА |
Ⅳ | 5 | 10 |
| |||
VGT | Ⅰ-Ⅱ-Ⅲ-Ⅳ | 1.3 | V | |||
VGD | VD=VDRM | Ⅰ-Ⅱ-Ⅲ-Ⅳ | МИН | 0.2 | V | |
IВ | IT=100мА | МАКС | 5 | 7 | мА | |
IL |
IG=1.2IGT | Ⅰ-Ⅲ-Ⅳ |
МАКС | 5 | 5 |
мА |
Ⅱ | 10 | 20 | ||||
dV/dt | VD=0.66×VDRMTj=125℃ Открытие затвора | МИН | 20 | 50 | V/µs | |
СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ
Обозначение | Условия испытаний | Значение | Ед. изм. | ||
VTM | ITM=1.4A tp=380мкс | Tj=25℃ | МАКС | 1.5 | V |
IDRM IRRM |
VDRM= VRRM | Tj=25℃ |
МАКС | 5 | µA |
Tj=125℃ | 0.5 | мА | |||
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
Обозначение | Условия испытаний | Значение | Ед. изм. | |
Rth(j-c) |
переход–корпус (AC) | TO-92 | 60 | ℃/Вт |
SOT-89/SOT-223 SOT-223-2L | 31 | ℃/Вт | ||

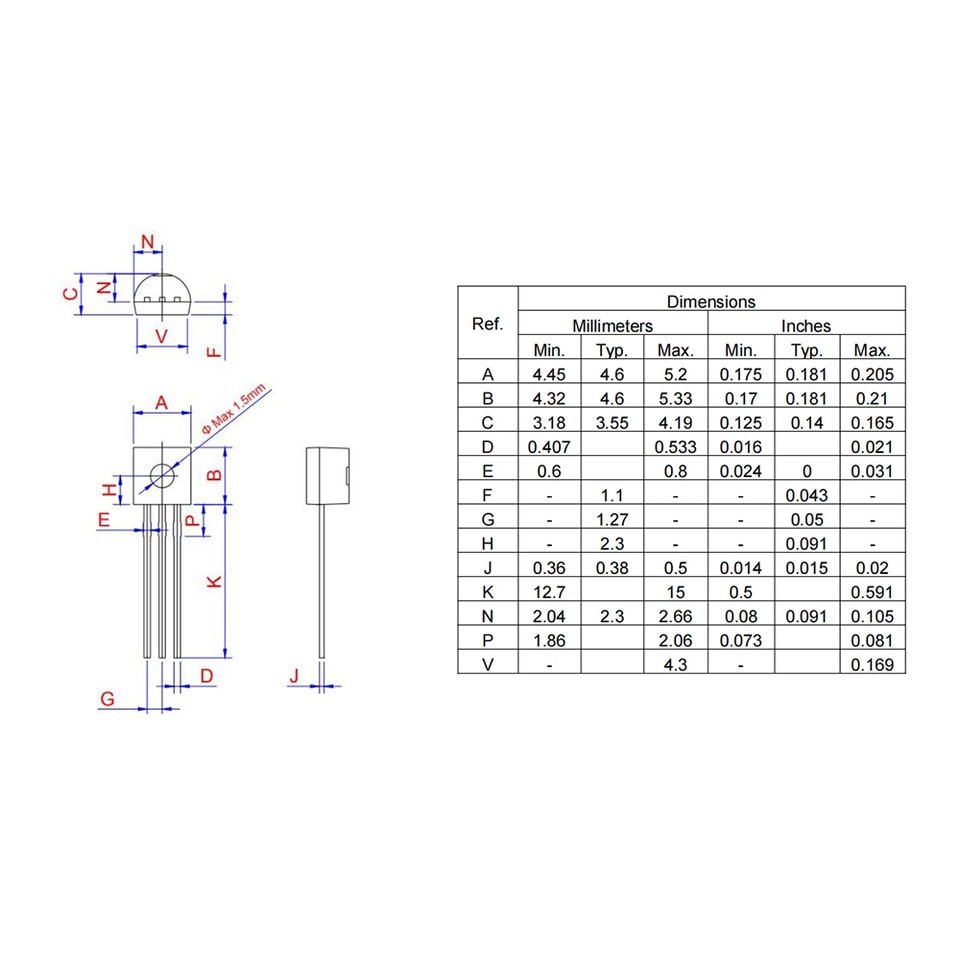

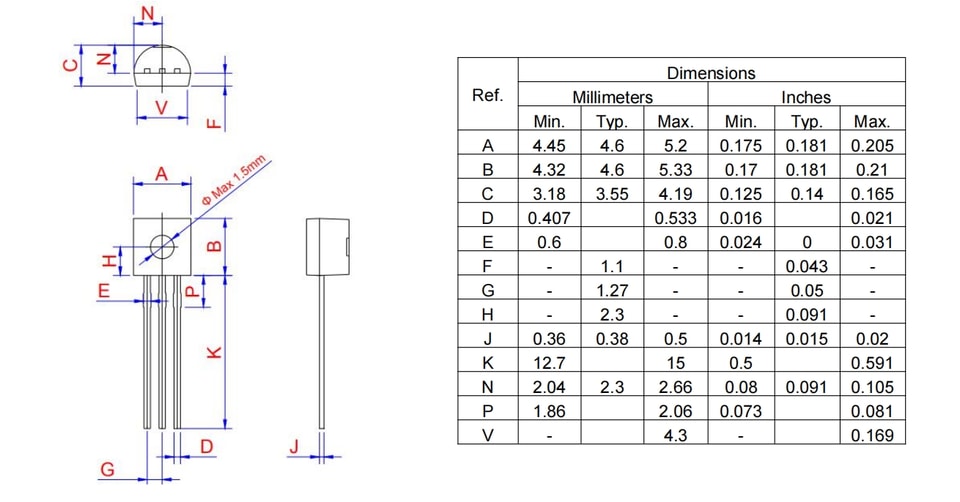

МЕХАНИЧЕСКИЕ ДАННЫЕ КОРПУСА
Для получения дополнительной информации оYZPST-BT131пожалуйста, загрузите PDF-файл выше под названием «YZPST-BT131»
