YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-2MBI200XAA-120-50 （YZPST-200B120F23）

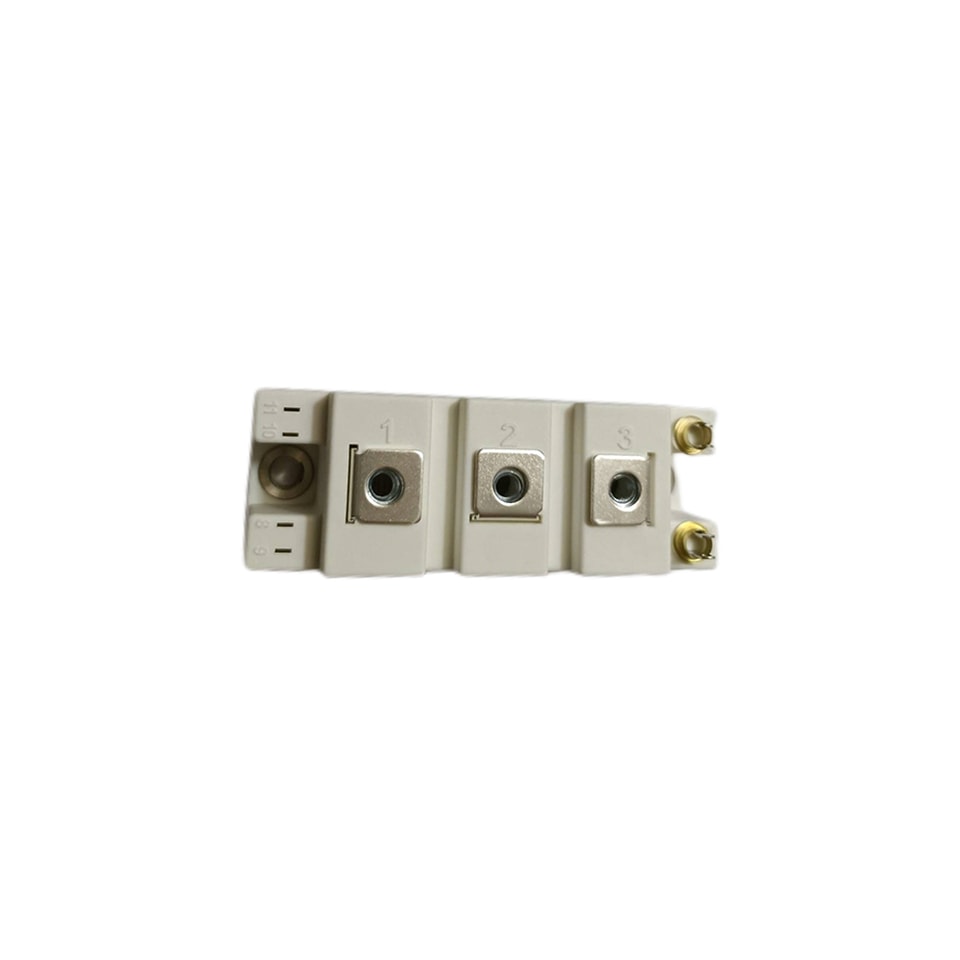

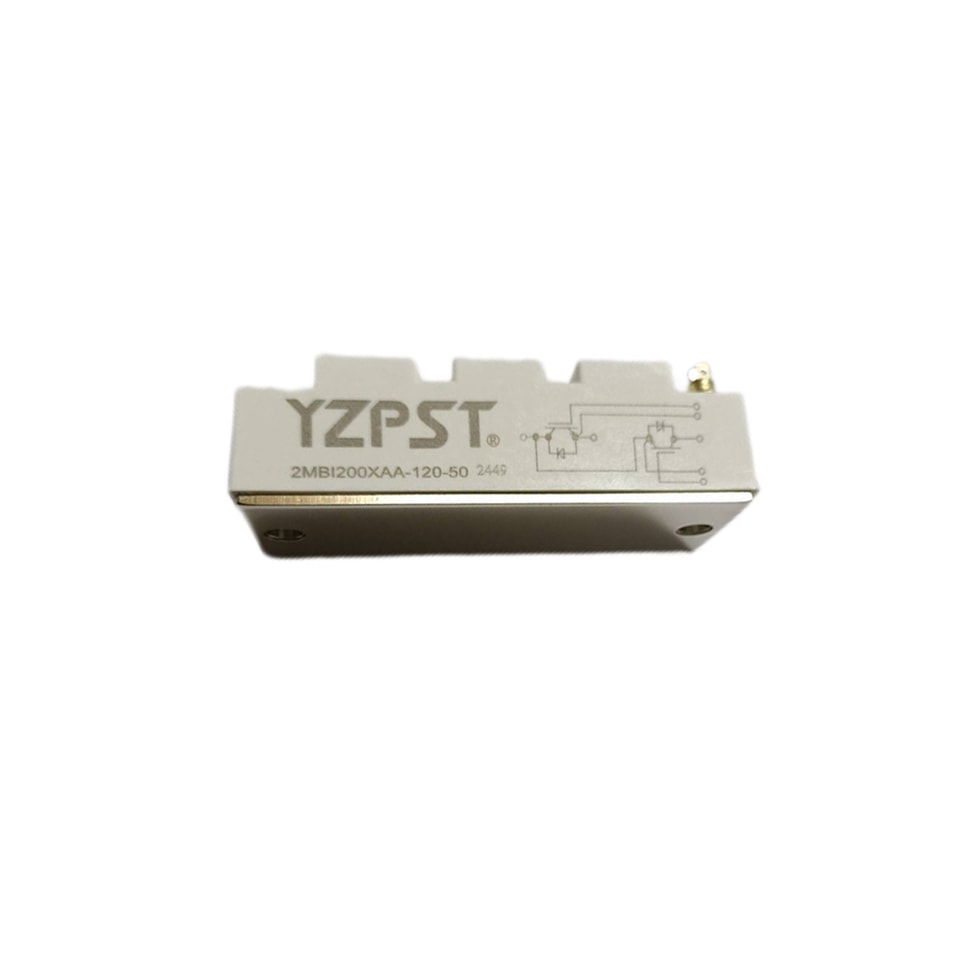

Силовой модуль IGBT
Области применения
Инвертор для привода двигателя
Усилитель сервопривода переменного и постоянного тока
ИБП (источники бесперебойного питания)
Сварочный аппарат с мягкой коммутацией
Особенности
Низкое Vce(sat) благодаря технологии Trench Field-stop
Vce(sat) с положительным температурным коэффициентом
Включая быстрый и мягкий антипараллельный FWD
Высокая устойчивость к короткому замыканию (10 мкс)
Модульная конструкция с низкой индуктивностью
Максимальная температура перехода 175℃
Предельные абсолютные значения
Параметр | Обозначение | Условия | Значение | Ед. изм. |
Напряжение коллектор-эмиттер | VCES | VGE=0В, IC =1 мА, Tvj=25℃ | 1200 | V |
Непрерывный ток коллектора | IC | Tc=100℃ | 200 | A |
Пиковый ток коллектора Ток | ICRM | tp=1 мс | 400 | A |
Напряжение затвор-эмиттер | VGES | Tvj=25℃ | ±20 | V |
Общая Рассеиваемая мощность рассеяние (IGBT-инвертор) | Pобщ. | Tc=25℃ Tvjmax=175℃ | 695 | W |

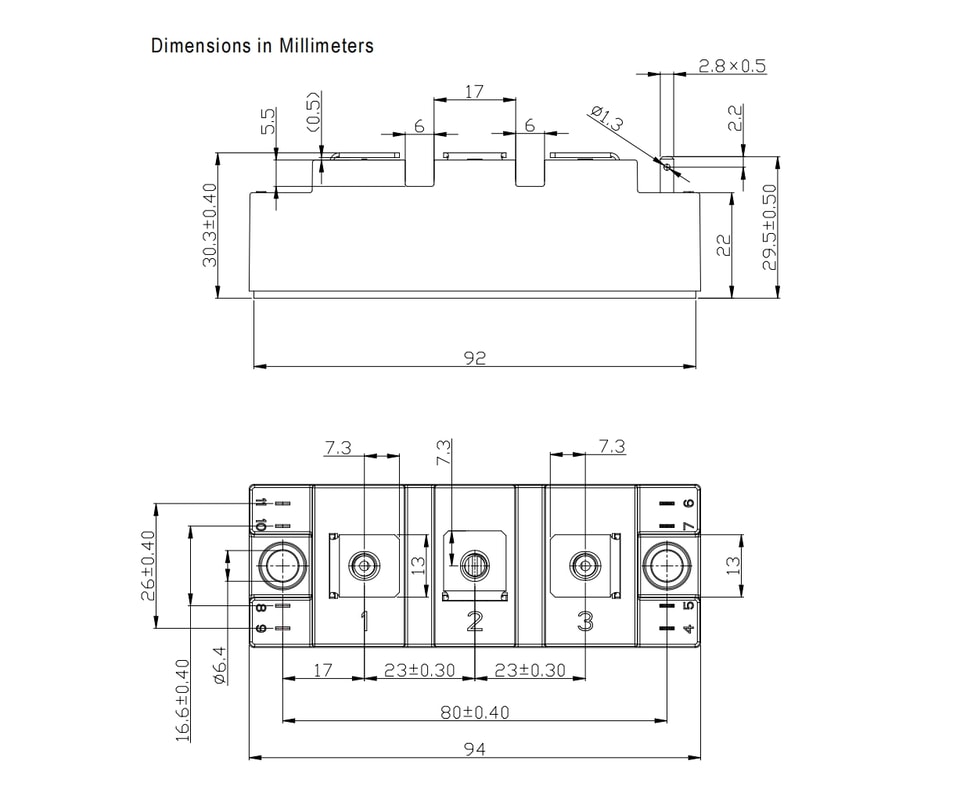

Габаритные размеры корпуса
.webp)
.jpg)
.jpg)
