СИЛОВОЙ КОМПОНЕНТ
YZPST-BT139-600E, триак BT139-600E на 600 В, 16 А, с низким током удержания и током защёлкивания
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
P/N: серия YZPST-BT139 Триаки 16 А
YZPST-BT139-600E
ОПИСАНИЕ:
Благодаря низкому току удержания и току защёлкивания триаки серии BT139 особенно рекомендуются для применения в силовых нагрузках среднего и малого сопротивления.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(RMS) | 16 | A |
VDRM/VRRM | 600/800 | V |
VTM | ≤1.6 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
| Параметр | Обозначение | Значение | Ед. изм. | |
| хранения диапазон температуры перехода | Tstg | -40~150 | ℃ | |
| Рабочий диапазон температуры перехода | Tj | -40~125 | ℃ | |
| Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 600/800 | V | |
| Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 600/800 | V | |
| Действующее значение тока в открытом состоянии | IT(СКЗ) | 16 | A | |
| Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания | ||||
| (полный цикл, F=50 Гц) | ITSM | 140 | A | |
| I2значение t для плавления (tp=10 мс) | I2t | 98 | A2s | |
| Критическая скорость нарастания в открытом состоянии ток коллектора (IG=2 × IGT) | Ⅰ- Ⅱ-Ⅲ | 50 | ||
| dI/dt | Ⅳ | 10 | A/ μs | |
| Пиковая мощность затвора ток коллектора | IGM | 2 | A | |
Средняя рассеиваемая мощность на затворе | PG(AV) | 0.5 | W |
Пиковая мощность на затворе | PGM | 5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃, если не указано иное)
| Параметр | Значение | ||||||
| Условия испытаний | Квадрант | D | E | F | Ед. изм. | ||
| Ⅰ- Ⅱ-Ⅲ | 5 | 10 | 25 | ||||
| IGT | Ⅳ | 10 | 25 | 70 | мА | ||
| VGT | VD=12 В, RL=33 Ом | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МАКС | 1.3 | V | ||
| VGD | VD=VDRM | Ⅰ- Ⅱ-Ⅲ-Ⅳ | МИН | 0.2 | V | ||
| IВ | IT=100мА | МАКС | 10 | 20 | 40 | мА | |
| Ⅰ-Ⅲ-Ⅳ | 15 | 30 | 50 | ||||
| IL | IG=1.2IGT | Ⅱ | МАКС | 20 | 40 | 70 | мА |
| VD=0.66×VDRM Tj=125℃ Открытие затвора | |||||||
| dV/dt | МИН | 20 | 50 | 100 | V/ мкс | ||
ТЕПЛОВЫЕ СОПРОТИВЛЕНИЯ
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| TO-220C | 1.3 | |||
| Rth(j-c) | переход до case(AC) | TO-220A(изол.) | 2 | ℃/Вт |

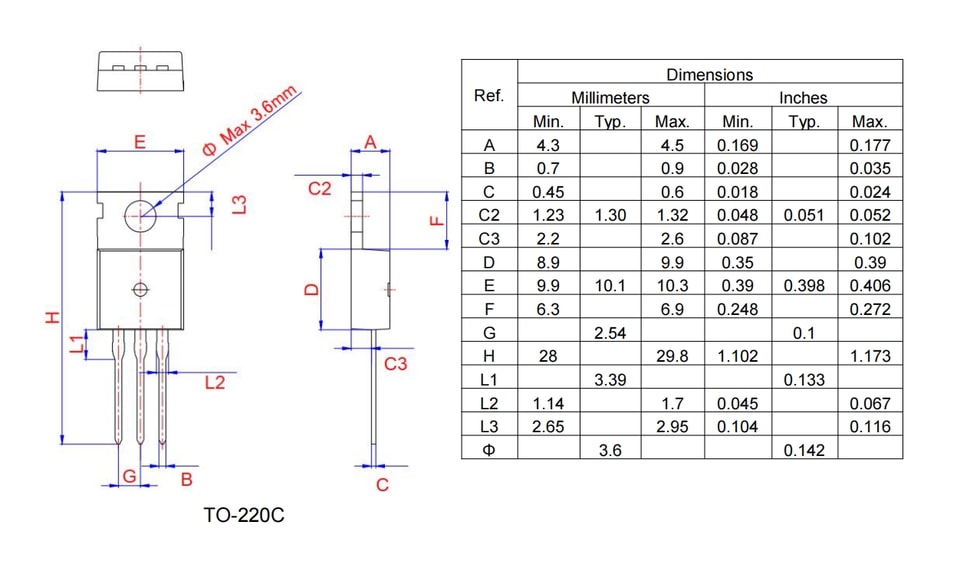

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
Дополнительная информация о продукте отсутствует.
