Тиристоры S5560 55A

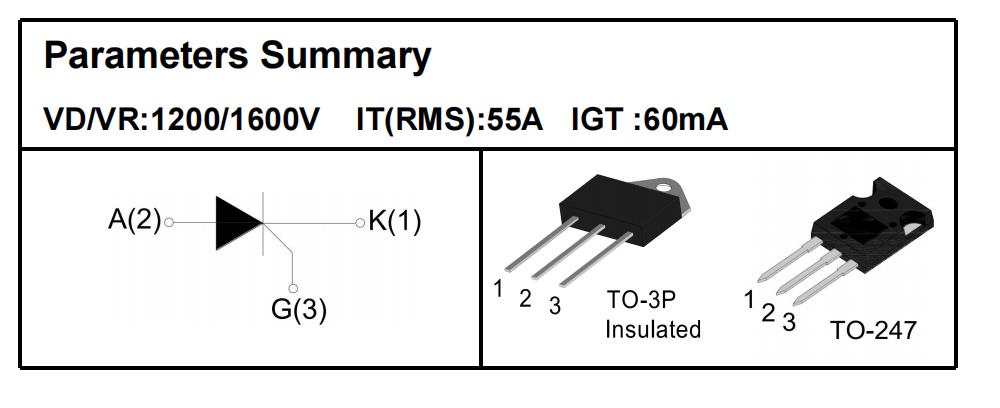

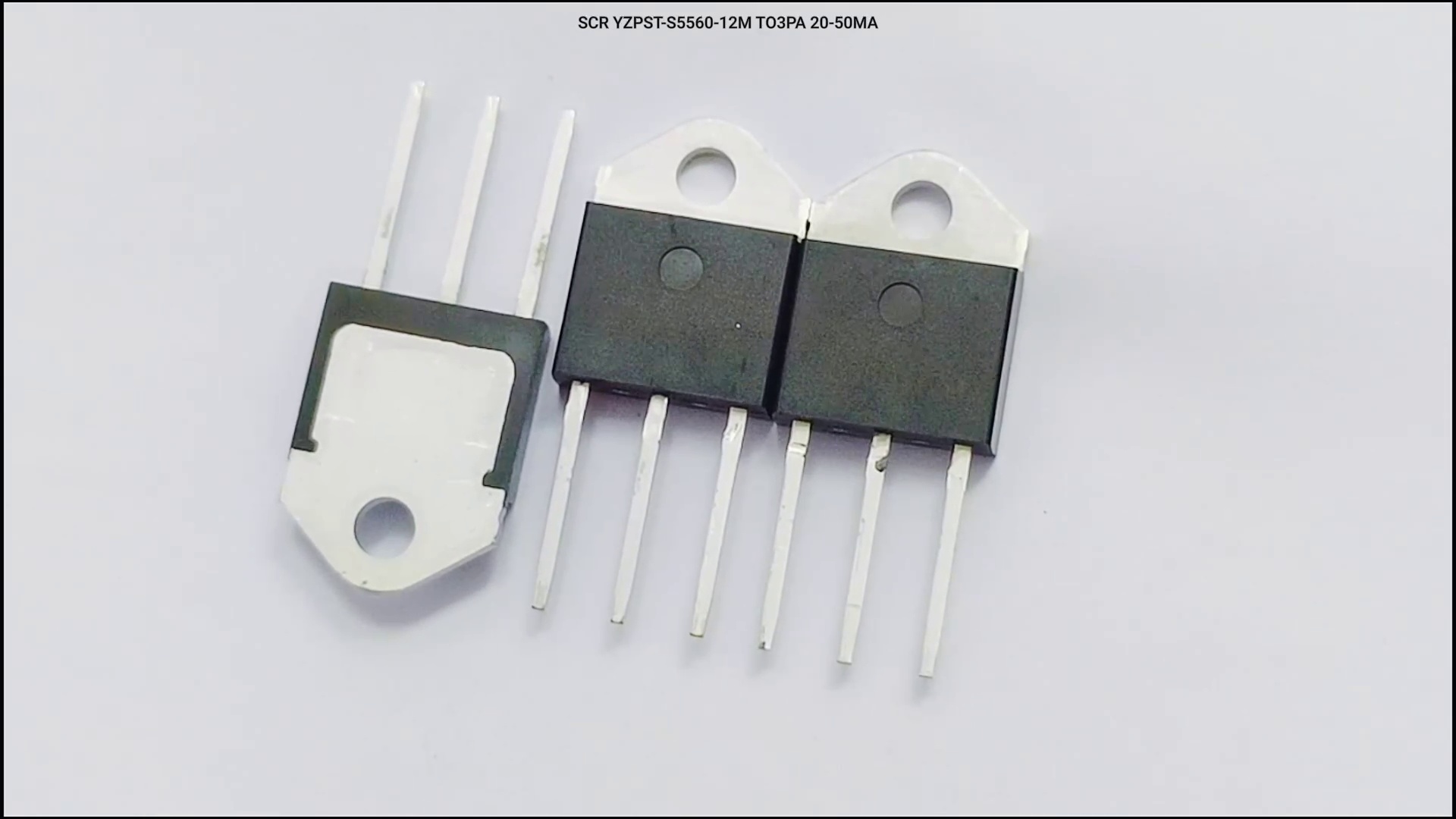

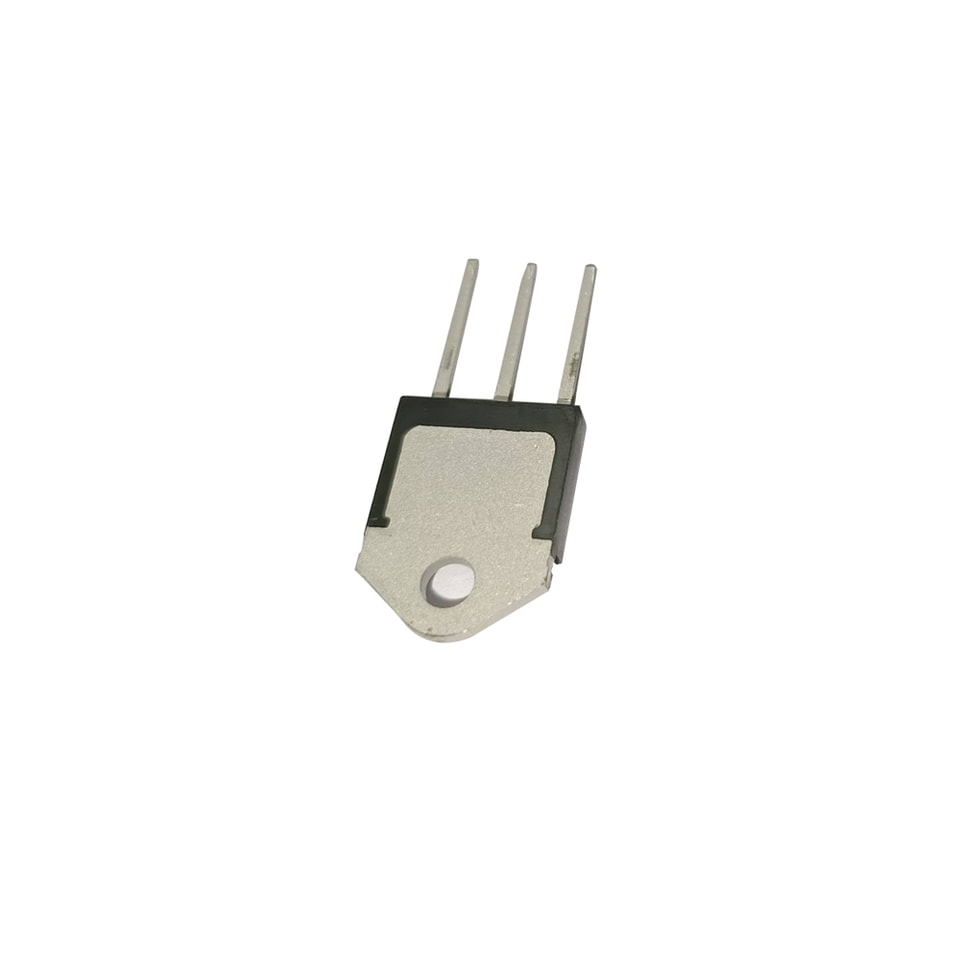

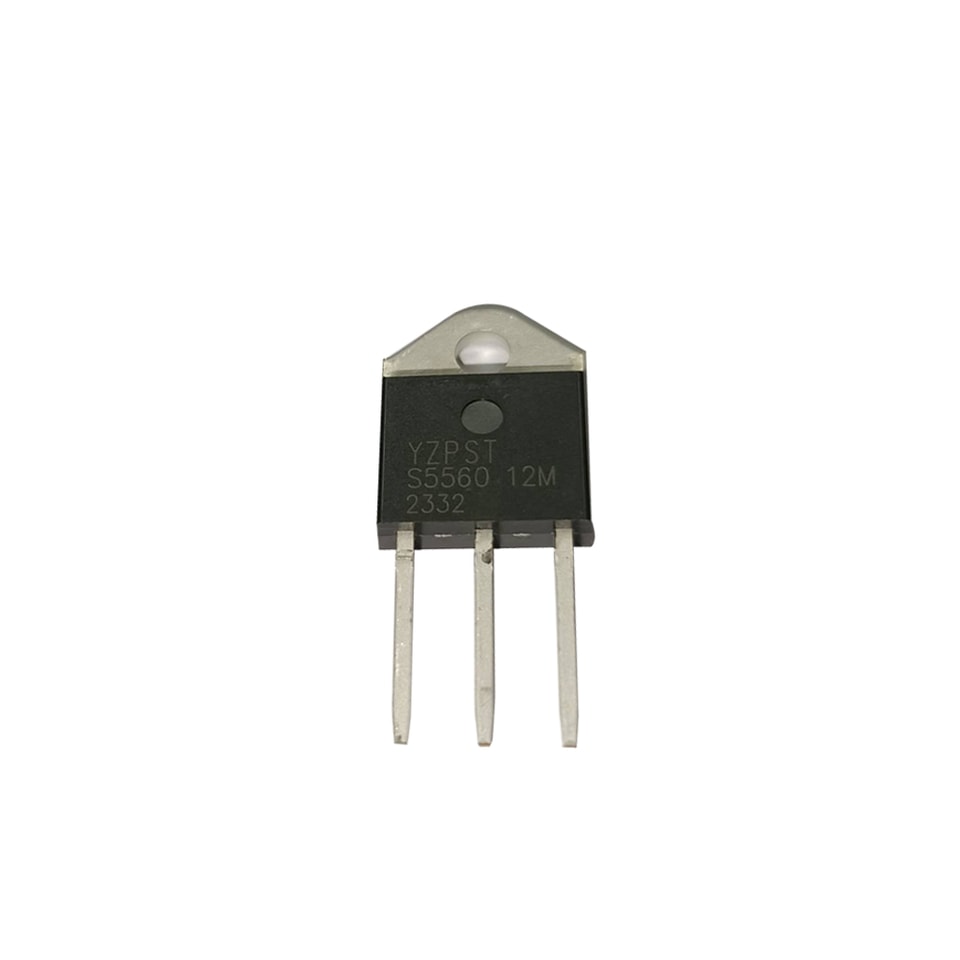

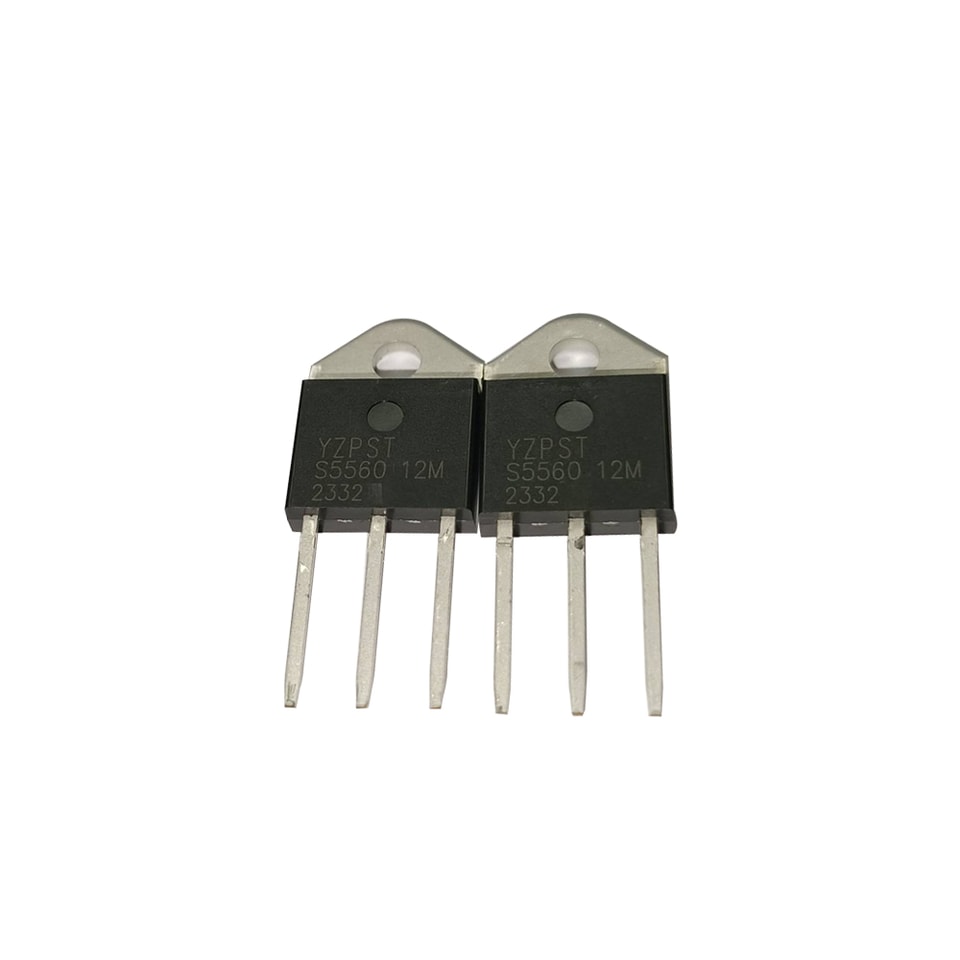

Высоковольтный тиристор S5560-12M 1200V 55A
YZPST-S5560-12M
ХАРАКТЕРИСТИКИ
Высокая стойкость к термоциклированию
Высокая допустимая рабочая нагрузка по напряжению
Очень высокая стойкость к импульсным токам
ОБЛАСТИ ПРИМЕНЕНИЯ
Выпрямление сети 50/60 Гц
Управление пуском асинхронного двигателя переменного тока
Управление DC-двигателем
Преобразователь мощности
Управление мощностью переменного тока
Управление освещением и температурой
| ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ | ||||
| Параметр | Обозначение | Значение | Ед. изм. | |
| хранения переход температуры диапазон | Tstg | -40 ~ 150 | ℃ | |
| Рабочий переход температуры диапазон | Tj | -40~ 125 | ℃ | |
| Повторяющееся пиковое напряжение в закрытом состоянии (T = 25℃) | VDRM | 1200/1600 | V | |
| Повторяющееся пиковое обратное напряжение (T =25℃) | VRRM | 1200/1600 | V | |
| Пиковое повторяющееся импульсное напряжение в закрытом состоянииage | VDSM | VDRM +100 | V | |
| Не повторяющееся пиковое обратное напряжение | VRSM | VRRM +100 | V | |
| Действующее значение тока в открытом состоянии | TO-3PIns. (TC=80℃) | IT(RMS) | 55 | A |
| TO-247 (TC=85℃) | ||||
| Неповторяющийся импульсный пиковый ток во включенном состоянии | ITSM | 550 | A | |
| Средний ток в открытом состоянии (180° угол проводимости) | IT(AV) | 35 | A | |
| I2t-значение для плавкой вставки (tp= 10 мс) | I2t | 1500 | A2 S | |
| Критическая скорость для нарастания для on-состояние ток коллектора | di/dt | 150 | А/мкс | |
| (I =2×IGT, tr ≤ 100 нс) | ||||
| Пиковая мощность затвора ток коллектора | IGM | 5 | A | |
| Среднее рассеяние мощности затвора | PG(AV) | 2 | W | |
| Тепловые сопротивления | ||||
| Обозначение | Параметр | Значение | Ед. изм. | |
| TO-3P | 0.65 | |||
| Rth(j-c) | Переход-корпус (DC) | TO-247 | 0.6 | ℃/W |
| ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное) | ||||
| Обозначение | Условия испытаний | Значение | Ед. изм. | |
| IGT | V = 12V R = 140Ом | МАКС. | 60 | mA |
| VGT | МАКС. | 1.3 | V | |
| VGD | VD=VDRM Tj= 125℃ | МИН. | 0.2 | V |
| IL | IG= 1.2IGT | МАКС. | 250 | мА |
| IВ | IT=50мА | МАКС. | 200 | мА |
| dV/dt | VD=2/3VDRM Управляющий электрод Открыт Tj=125℃ | МИН. | 1000 | В/мкс |
| СТАТИЧЕСКИЕ ХАРАКТЕРИСТИКИ | ||||
| Обозначение | Параметр | Значение(МАКС.) | Ед. изм. | |
| VTM | ITM =80A tp=380мкс | Tj =25℃ | 1.8 | V |
| IDRM | VD=VDRM VR=VRRM | Tj =25℃ | 20 | мкА |
| IRRM | Tj =125℃ | 8 | мА | |

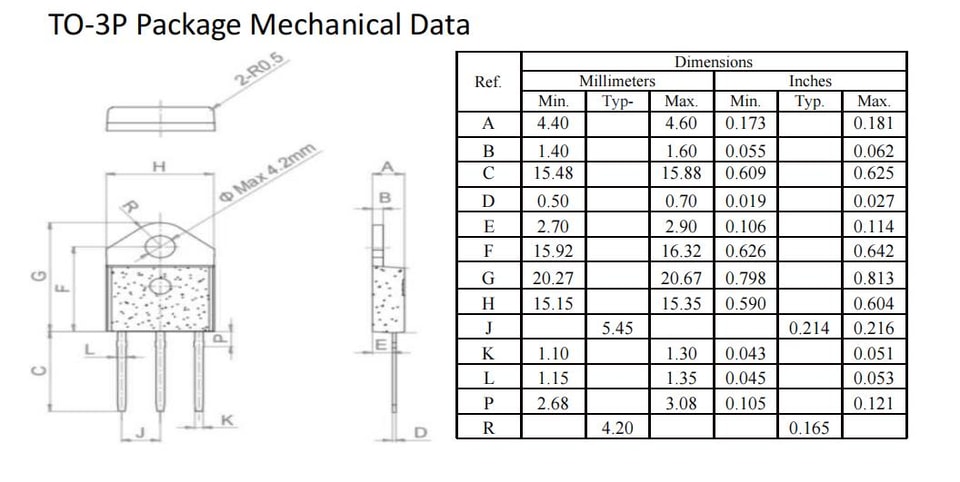

Механические характеристики корпуса TO-3P
