СИЛОВОЙ КОМПОНЕНТ

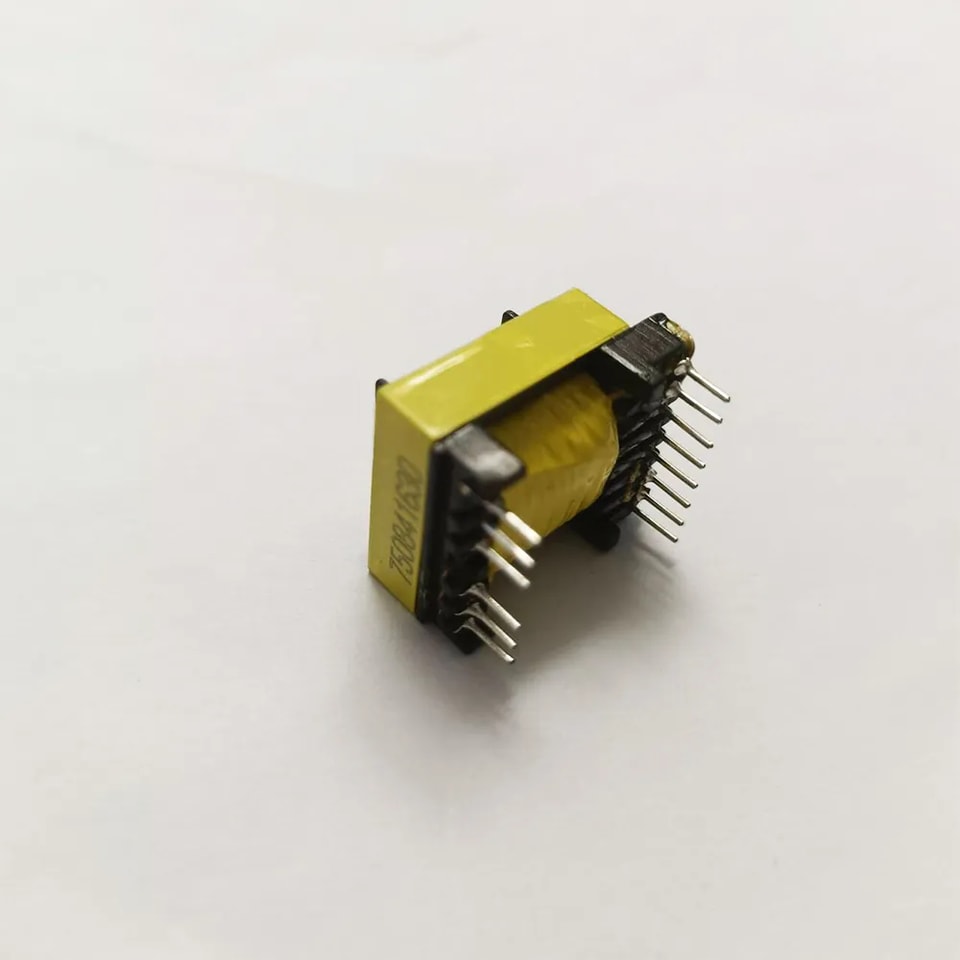

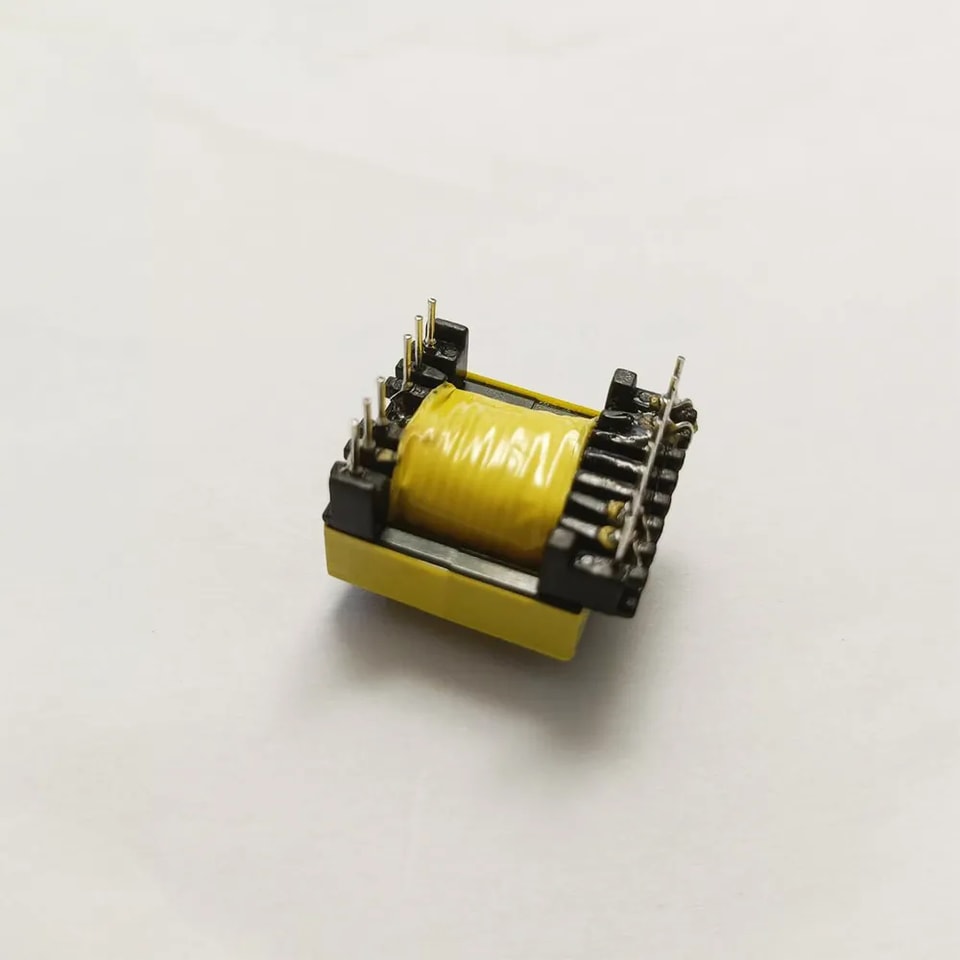

Трансформатор YZPST-EF25 70,0 мГн
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
ТРАНСФОРМАТОР
P/N:YZPST-EF25 70.0mH

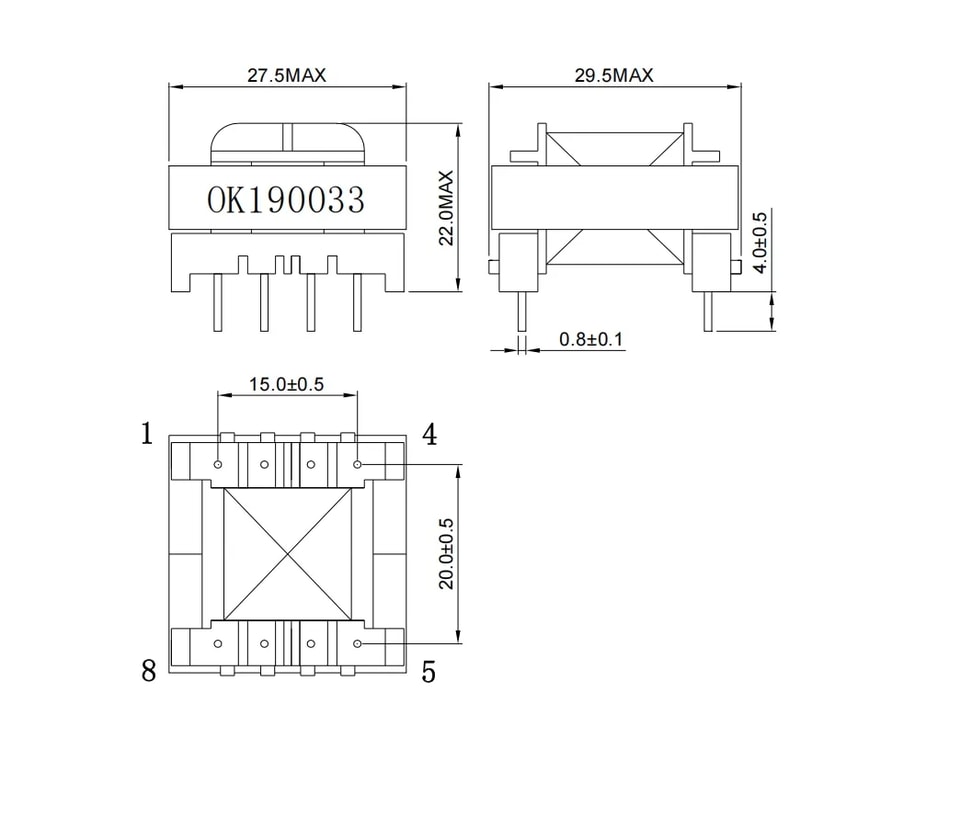

ГАБАРИТНЫЕ РАЗМЕРЫ: (ЕД.: мм)(ЕД.: мм)

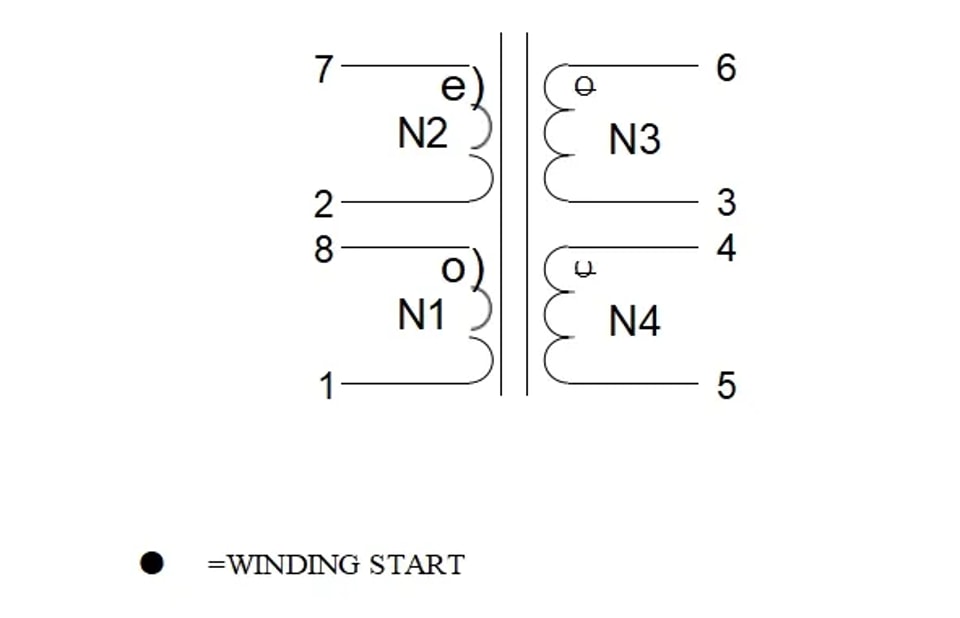

СХЕМА:
ОБМОТКА:
ОБМ | КЛЕММА | РАЗМЕР ПРОВОДА | ВИТКИ | ЛЕНТА | ПРИМЕЧАНИЕ |
N1 | 1-8 | QA-1-0.20/155℃ | 550 | 1 |
|
N2 | 7-2 | QA-1-0.45/155℃ | 6 |
1 |
|
N3 | 6-3 | QA-1-0.45/155℃ | 6 |
| |
N4 | 4-5 | QA-1-0.45/155℃ | 4 | 2 |
|
Примечание: выводы 1-4 обмотки N1 обращены к машине; обмотки N2/N3/N4 с выводами 5-8 обращены к машине | |||||
ТЕХНИЧЕСКИЕ ПАРАМЕТРЫ
№ | ПАРАМЕТР | ИЗМЕРЕНО Точка | ТЕХНИЧЕСКИЕ ДАННЫЕ | УСЛОВИЯ ИСПЫТАНИЙ |
1 | ИНДУКТИВНОСТЬ | 8-1 | 70.0mH±10% | 10KHZ 0.3V LCZ1062 |
|
|
|
|
|
|
|
|
|

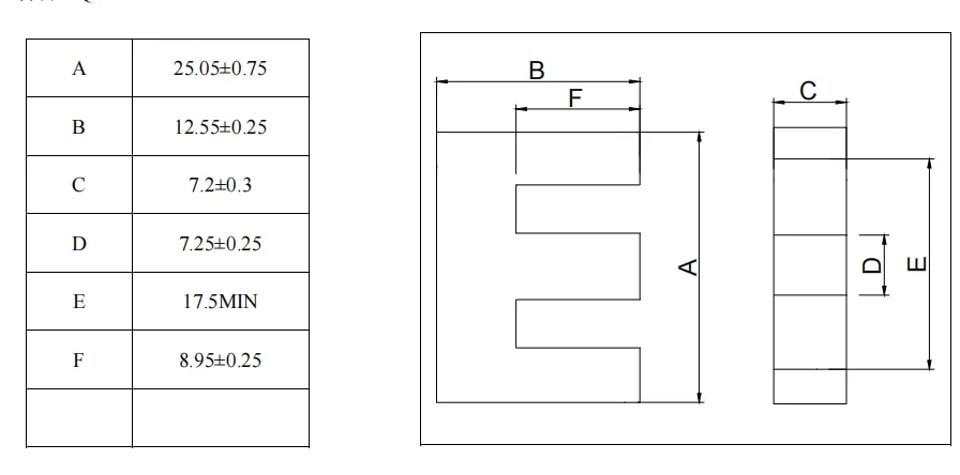

РАЗМЕР СЕРДЕЧНИКА: (ЕДИНИЦА: мм) QP4A
Дополнительная информация о продукте отсутствует.
