СИЛОВОЙ КОМПОНЕНТ
Ферритовый стержень YZPST-101.6x50.8x25.4
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
Ферритовый стержень YZPST-101.6x50.8x25.4

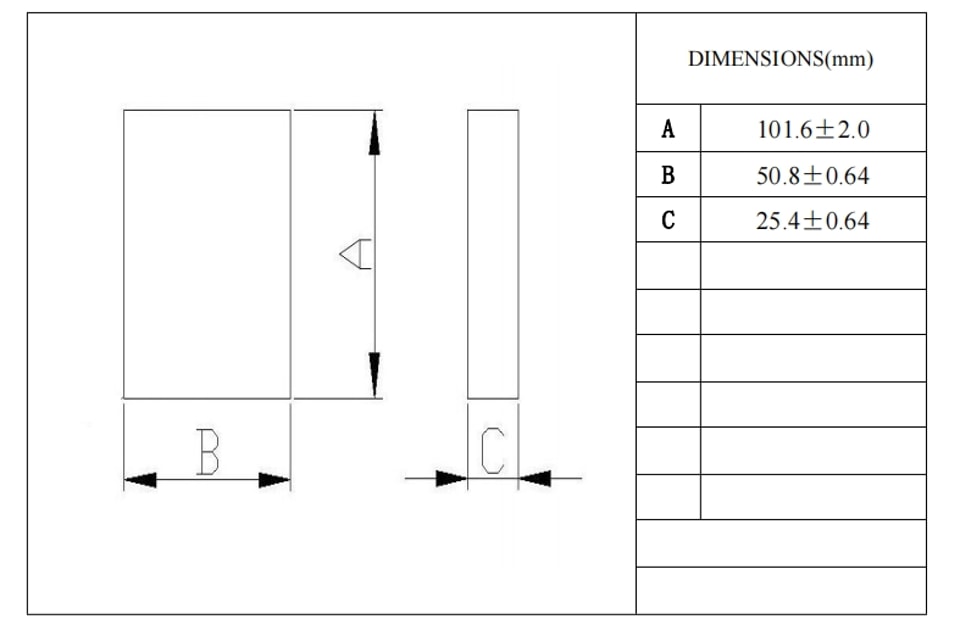

РАЗМЕРЫ (мм)
ПАРАМЕТРЫ | |
Коэффициент сердечника C1 | \ мм-1 |
Эффективная длина Le | \ мм |
Эффективная площадь поперечного сеченияa Ae | \ мм2 |
Эффективный объем Ve | \ мм3 |
Примерно .Вес | 645 г/комплект |
ХАРАКТЕРИСТИКИ МАТЕРИАЛАРИСТИКИ
| Характеристики | Обозначение | Ед. изм. | PTS40 | |
| Начальная магнитная проницаемость | ui | \ | 2300±25% | |
| мТ | 25℃ | 510 | ||
| Плотность потока насыщения | Bs | （1000 А/м） | 100℃ | 390 |
| Остаточная намагниченность | Пробой | мТ | 120 | |
| Коэрцитивная сила | Hc | А/м | 13 | |
| 25℃ | \ | |||
| Потери мощности | Pc | кВт/м3 | 60℃ | 550 |
| f=100 кГц，B=200 мТ | 100℃ | 410 | ||
| Температура Кюри | Tc | ℃ | >230 | |
| Удельное электрическое сопротивление | ρ | Ом*м | 6.5 | |
| Плотность | d | кг/м3 ×103 | 4.8 | |
| Примечание：The значения были получены с тороидальные образцы at комнатной температуры если не если не указано иное | ||||
Максимальные чип выкл.：
- Глубинатрещиныв грунте земля поверхность должна быть no быть не более чем 0,3 мм, длина предназначен не быть не более более 1/4, длина для удлините линию. На устройства. негрунтованной поверхности устройства. трещиныдолжна быть не более 0,5мм, длина не более 1/3 длины удлините линию.

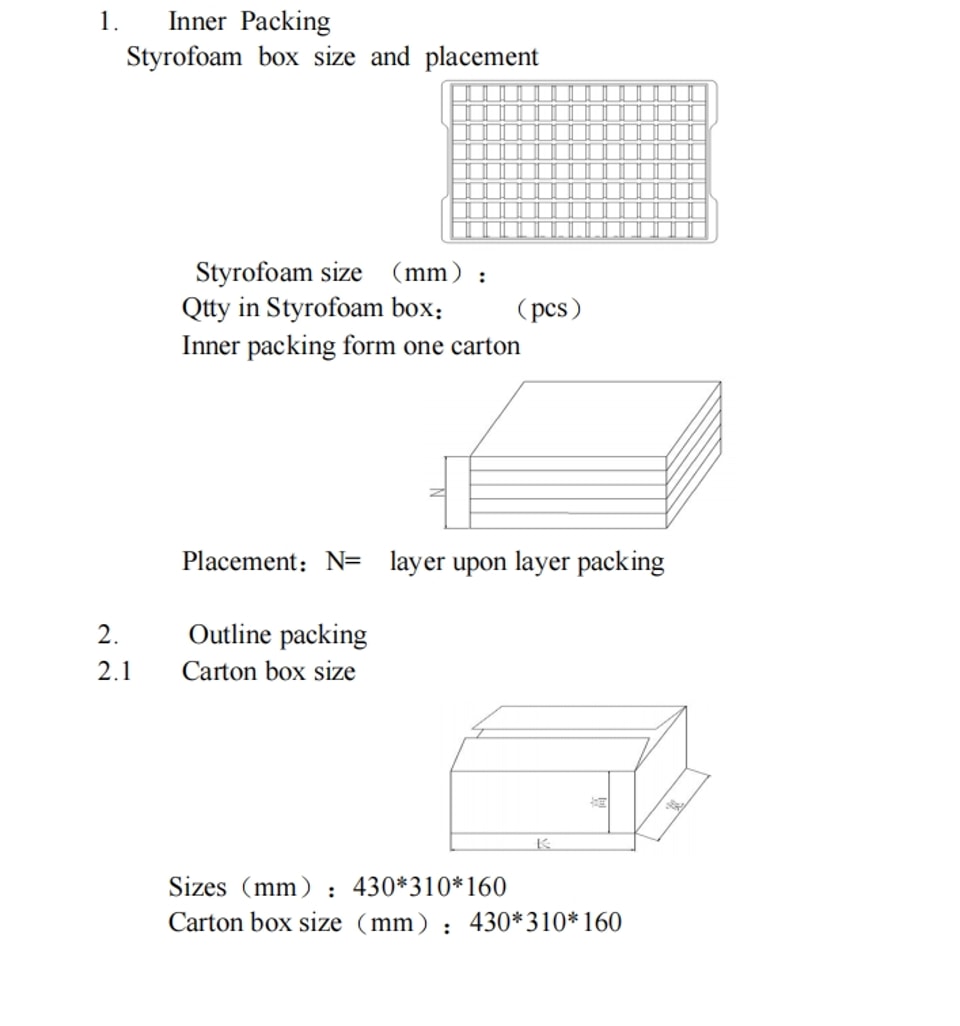

УПАКОВКА:
Дополнительная информация о продукте отсутствует.
