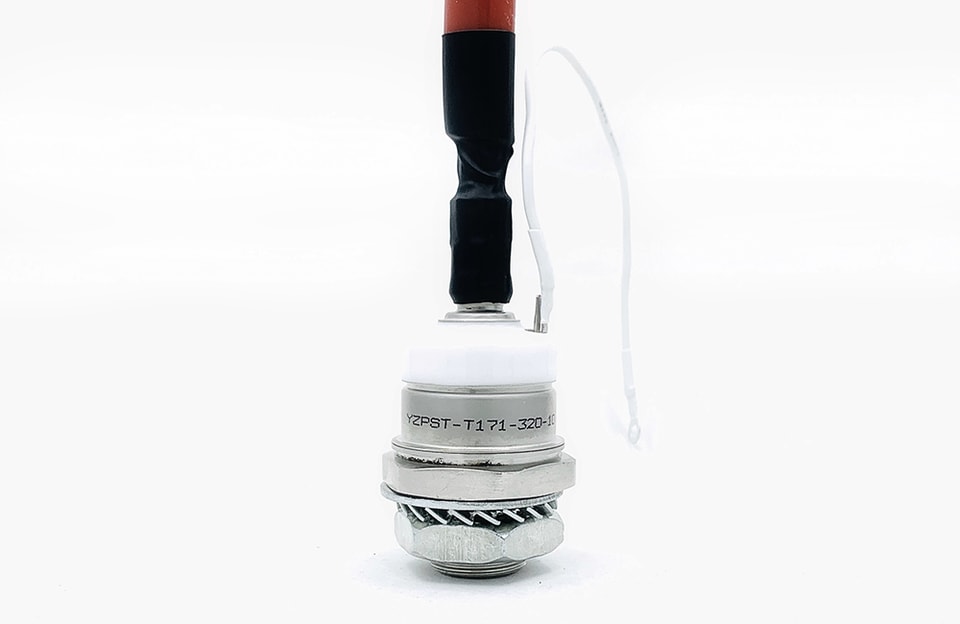

YZPST-T171-320-10
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Особенности:
● Конфигурация затвора с центральным усилением
● Корпусирование с компрессионной связкой
● Высокая стойкость к dV/dt
● Шпилечное исполнение, дюймовая или метрическая резьба
Области применения
● Коммутация средней мощности
● Источники питания постоянного тока
Обозначение | Параметр | Значения | Ед. изм. | Условия испытаний | |
ВКЛЮЧЕННОЕ СОСТОЯНИЕ | |||||
ITAV | Средний ток в открытом состоянии | 320 | A | Синусоидальная волна, проводимость 180°, Tc=84°C | |
ITRMS | Действующее значение тока в открытом состоянии | 502 | A | Номинальное значение | |
ITSM | Пиковый импульсный ток одного цикла (неповторяющийся) ток | 7 | кА | 10,0 мс (50 Гц), синусоидальная волна- форма, проводимость 180°, Tj = 125 °C | |
I2t | I²t | 240 | кА2с | 8,3 мс и 10,0 мс | |
IL | Ток защелкивания | 700 | мА | VD = 24 В; RL = 12 Ом | |
IH | Ток удержания | 300 | мА | VD = 24 В; I = 2,5 А | |
VTM | Пиковое напряжение в открытом состоянии | 1.6 | V | ITM = 1005 А | |
di/dt | Критическая скорость нарастания тока в открытом состоянии | неповторяющийся | 1000 | А/мс | Управление затвором 20 В, 20 Ом, tr≤1 мкс, Tj=Tjmax, анодное напряжение≤80% VDRM |
повторяющийся | - | ||||
БЛОКИРОВКА | |||||
VDRM VRRM | Повторяющееся пиковое напряжение в закрытом состоянии Повторяющееся пиковое обратное напряжение | 1000 | V | ||
VDSM VRSM | Неповторяющееся пиковое напряжение в закрытом состоянии Неповторяющееся пиковое обратное напряжение | 1100 | V | ||
IDRM IRRM | Повторяющийся пиковый ток в закрытом состоянии Повторяющийся пиковый обратный ток | 70 | мА | Tj = 100 °C, приложено VRRM VDRM | |
dV/dt | Критическая скорость нарастания напряжения | 500 | В/мкс | TJ=TJmax, линейно до 80% номинального VDRM | |
СРАБАТЫВАНИЕ | |||||
PG(AV) | Средняя мощность рассеяния на затворе | 3 | W | ||
PGM | Пиковая мощность рассеяния на затворе | - | W | ||
IGM | Пиковый ток затвора | 6 | A | ||
IGT | Ток управляющего электрода срабатывания | 250 | мА | TC = 25 °C | |
VGT | Напряжение срабатывания управляющего электрода | 2.5 | V | TC = 25 °C | |
VGD | Напряжение несрабатывания управляющего электрода | 0.6 | V | Tj = 125 °C | |
VT0 | 1.006 | V | Tj = 125 °C | ||
rT | 0612 | мОм | |||
КОММУТАЦИЯ | |||||
tq | Время выключения | 125 | мс | ITM=320A, TJ=TJmax, di/dt=10A/μs, VR=100V, dv/dt=50V/μs, затвор 0V 100Ω, tp=500μs | |
td | Время задержки | - | Ток управляющего электрода A, di/dt=40A/μs, Vd=0.67%VDRM, TJ=25 °C | ||
Тепловые и механические характеристики
Обозначение | Параметр | Значения | Ед. изм. | Условия испытаний |
Tj | Рабочая температура | -40~125 | °C | |
Tstg | Температура хранения | -40~125 | °C | |
R th (j-c) | Тепловое сопротивление — переход-корпус | 0.085 | °C/Вт | Работа в режиме постоянного тока, одностороннее охлаждение |
R th (c-s) | Тепловое сопротивление — корпус-радиатор | - | °C/Вт | Одностороннее охлаждение |
P | Усилие монтажа | - | Н·м | ± 10 % |
W | Вес | 440 | г | о |
- Габаритный чертеж
YZPST может предоставить следующий перечень эквивалентов фазоуправляемых тиристоров (шпилечный тип)
| Тип | IT(AV) | VTM/ITM | VDRM VRRM | IDRM IRRM | IGT | VGT | dv/dt | Tjm | F | |
| A | V/A | В | мА | мА | В | V/gs | °C | |||
| KP5 | 5 | 2.2 | 15 | 300-1600 | 100 | 2.0 | 125 | |||
| KP20 | 20 | 2.2 | 60 | 300-1600 | 10 | 100 | 2.0 | 125 | 10Nm | |
| KP50 | 50 | 2.2 | 150 | 300-1600 | 15 | 100 | 2.0 | 500 | 125 | 16Nm |
| KPI 00 | 100 | 2.8 | 300 | 100-2200 | 20 | 200 | 2.5 | 500 | 125 | 33Nm |
| KP200 | 200 | 2.8 | 600 | 100-2200 | 25 | 200 | 2.5 | 500 | 125 | 4KN |
| KP300 | 300 | 2.8 | 900 | 100-2200 | 30 | 200 | 2.5 | 500 | 125 | 7KN |
| KP500 | 500 | 3.0 | 1500 | 100-2200 | 45 | 300 | 3.0 | 500 | 125 | 10KN |
