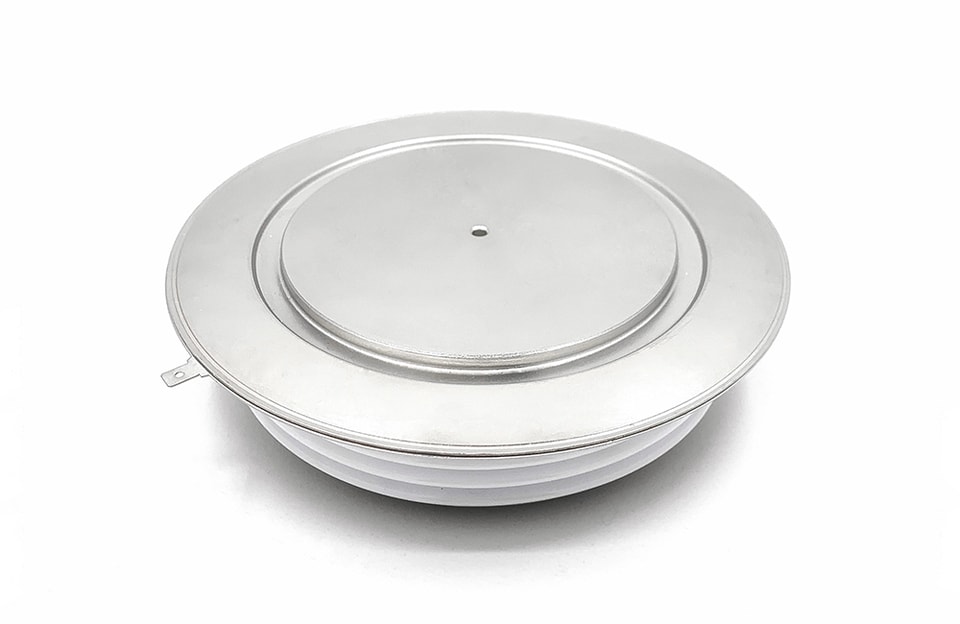

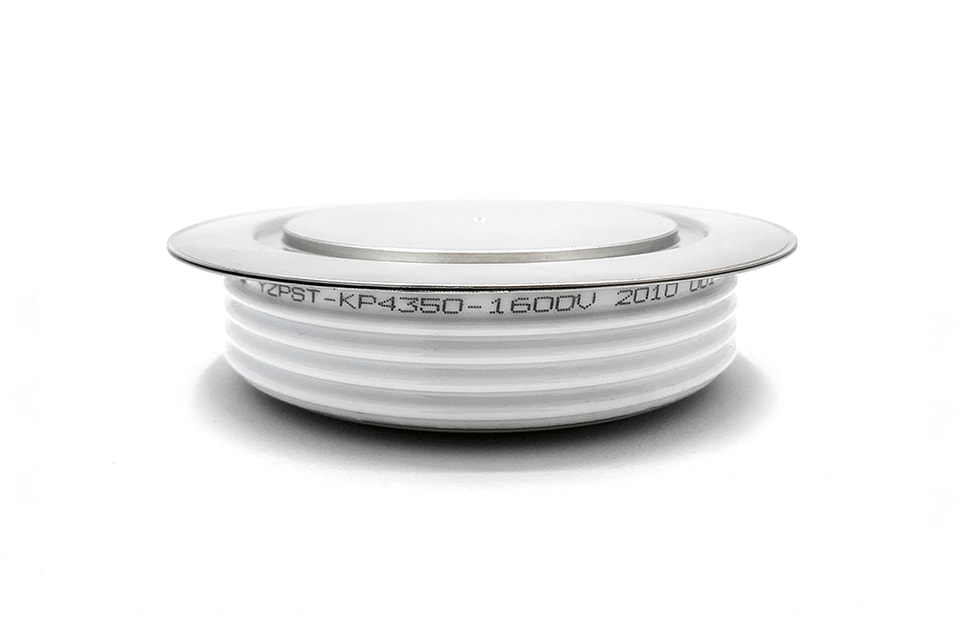

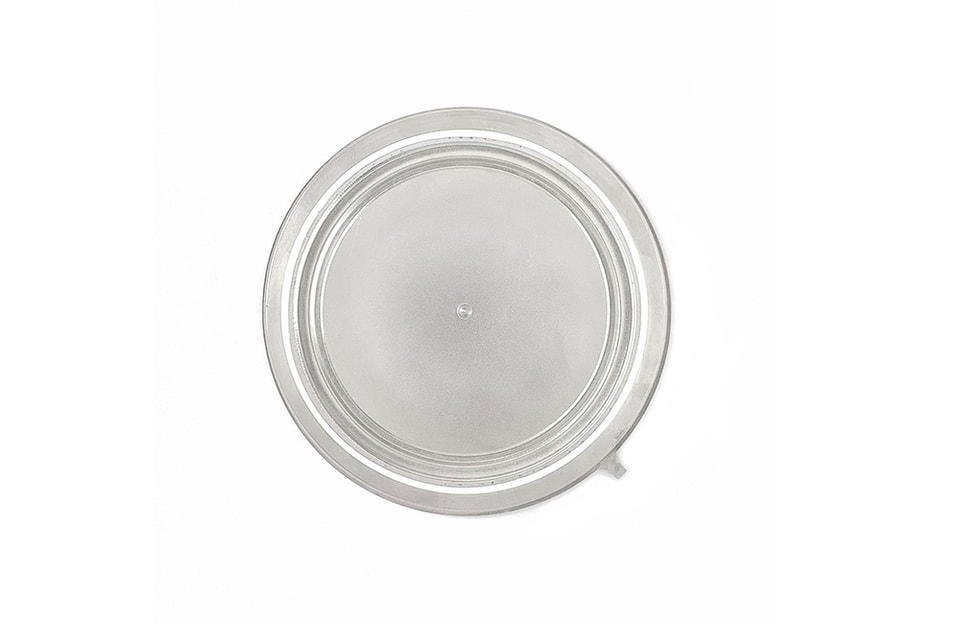

YZPST-KP4350-1600V

Обозначение

Мин.

Макс.

Тип.

Ед. изм.

Условия

Среднее значение тока в открытом состоянии

IT(AV)

4350

A

Синусоидальная волна, проводимость 180°, TS=70°C

ITSM

A

I²t

I2t

11.9x106

А²с

10,0 мс

Ток защелкивания

IL

1000

мА

VD = 12 В; RL= 12 Ом

Ток удержания

IH

450

мА

VD = 12 В; I = 2,5 А

Пиковое напряжение в открытом состоянии

VTM

1.5

V

di/dt

200

А/мс

Обозначение

Мин.

Макс.

Тип.

Ед. изм.

Условия

Пиковая мощность рассеяния на затворе

PGM

200

W

tp = 40 мкс

Средняя мощность рассеяния на затворе

PG(AV)

5

W

Пиковый ток затвора

IGM

15

A

Ток затвора, необходимый для срабатывания всех модулей

IGT

30

Напряжение затвора, необходимое для срабатывания всех модулей

VGT

0.30

Пиковое отрицательное напряжение

VGRM

15

V

Обозначение

Мин.

Макс.

Тип.

Ед. изм.

Условия

Время задержки

td

3.0

2.5

мс

ITM = 50 А; VD = 1500 В
Импульс на затвор: VG = 20 В; RG = 20 Ом; tr = 0,1 мс; tp = 20 мс

Время выключения (при VR = -50 В)

tq

400

мс

ITM = 250 А; di/dt = 25 А/мс;
VR ≥ -50 В; повторно прикладываемое dV/dt = 30 В/мс, линейно до 67% VDRM; VG = 0;
Tj = 125 °C; рабочий цикл ≥ 0,01%

Заряд обратного восстановления

Qrr

A

ITM = 500 А; di/dt = 5 А/мс;
VR ≥ -50 В, Tj = 25 °C;

Параметр

Обозначение

Мин.

Макс.

Тип.

Ед. изм.

Условия

Рабочая температура

Tj

-40

+125

°C

Температура хранения

Tstg

-40

+150

°C

Тепловое сопротивление — переход-к-радиатору

RQ (j-s)

0.0075

°C/Вт

Охлаждение с двух сторон
Охлаждение с одной стороны

Усилие монтажа

P

98

113

кН

Вес

W

2.0

кг

Обозн.

A

B

C

E

Дюймы

3,9 3

5.90

5.19

1.37

мм

100

150

132

35±1,0

Тип

IT(AV)

VDRM/VRR M

ITSM @TVJM &10ms

IDRM/IR RM (max)

VTM(max)

Tvj

Rthjc

F±10%

Tj=125°C

ITM

VTM

A

V

кА

мА

A

V

°C

К/Вт

кН

C380

250

400-1600

3.5

20

1500

2.8

125

0.11

5

C430

680

400-1600

8

20

3000

2.4

125

0.06

10

C431

600

1200-1800

5.9

30

3000

2.6

125

0.06

10

C440

900

400-1600

12

35

3000

1.65

125

0.04

15

C441

750

1400-2200

10

35

3000

2

125

0.04

15

C450

1640

400-1600

26

45

3000

1.4

125

0.02

25

C451

1500

1400-2200

20.8

45

3000

1.7

125

0.02

25

C701

1250

1200-2100

16.6

65

3000

1.7

125

0.02

25

C702

100

2400-3200

20.5

150

3000

1.85

125

0.02

25

SDT122

950

3500-4000

14.7

75

1000

1.6

125

0.02

25

C781

2500

1200-2100

41.5

150

2000

1.2

125

0.01

36

C782

2300

2200-2600

32

150

2000

1.35

125

0.01

36

C784

1650

3600-4500

24

200

2000

1.85

125

0.01

36

C789

1200

5500-6000

20

200

2000

2.3

115

0.01

36
