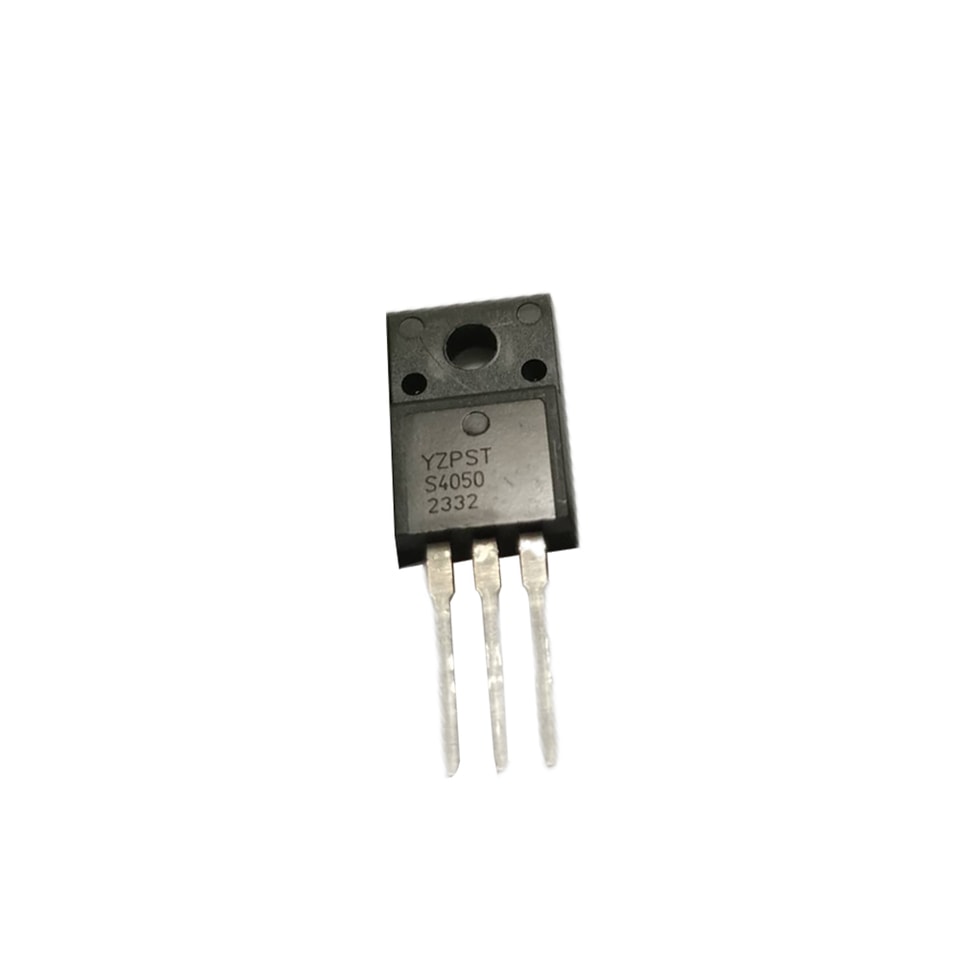

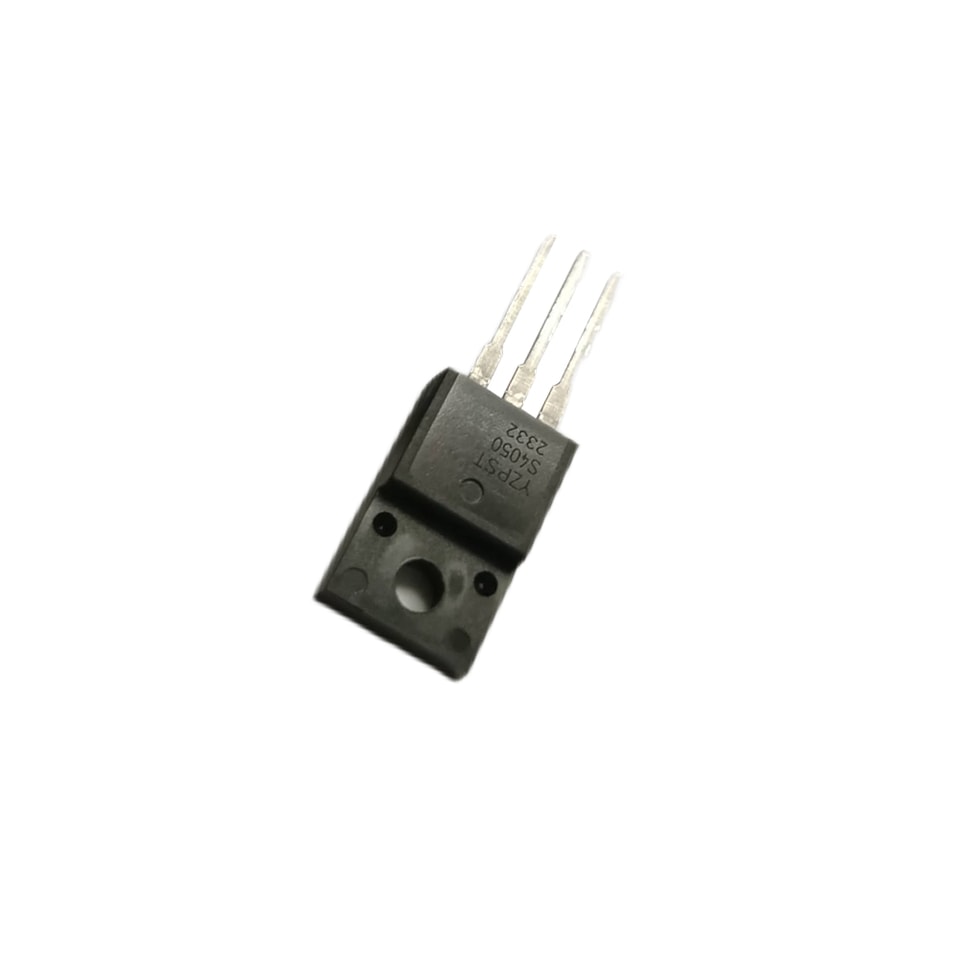

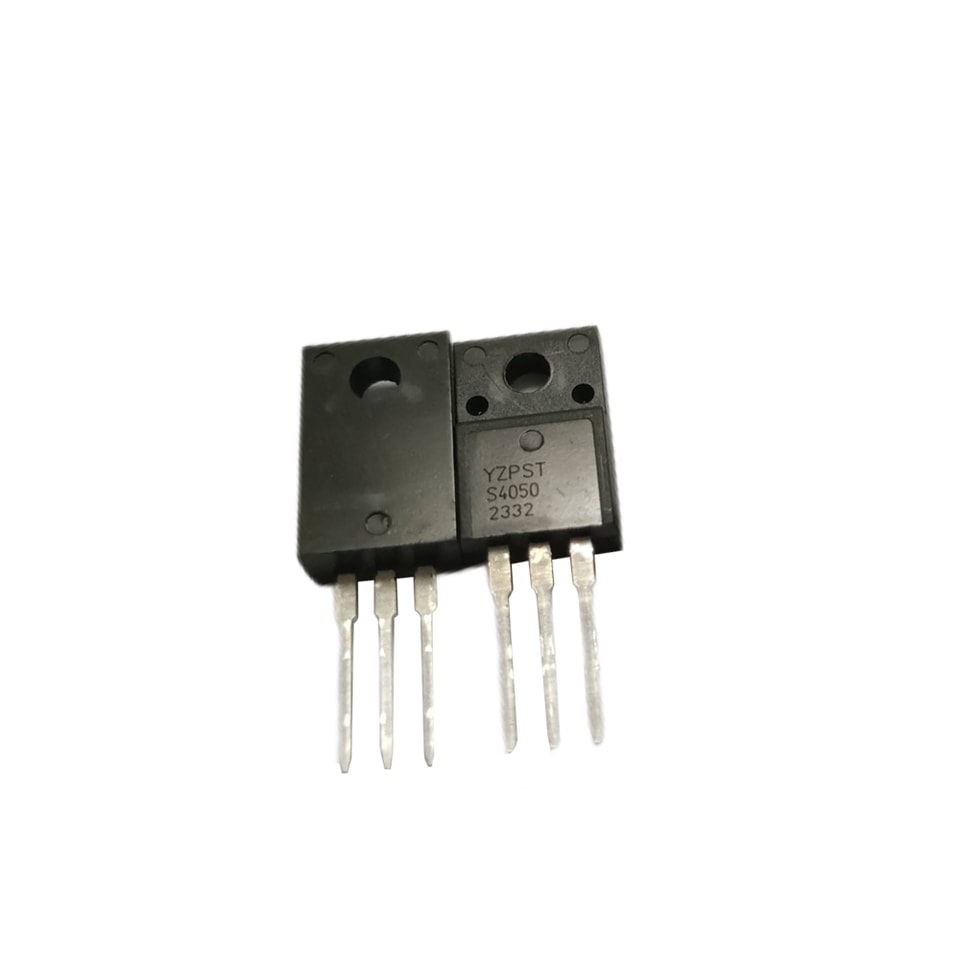

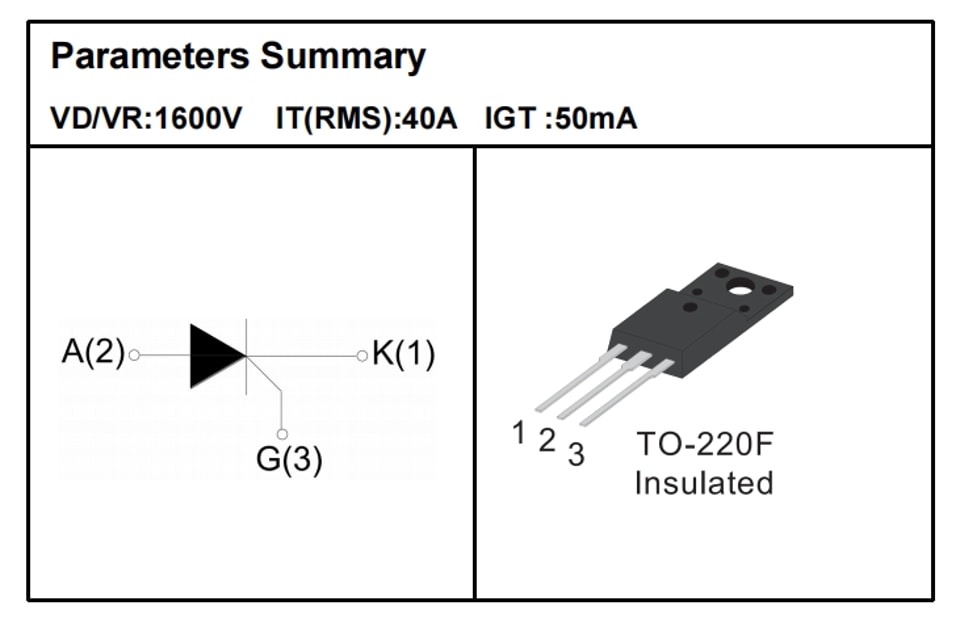

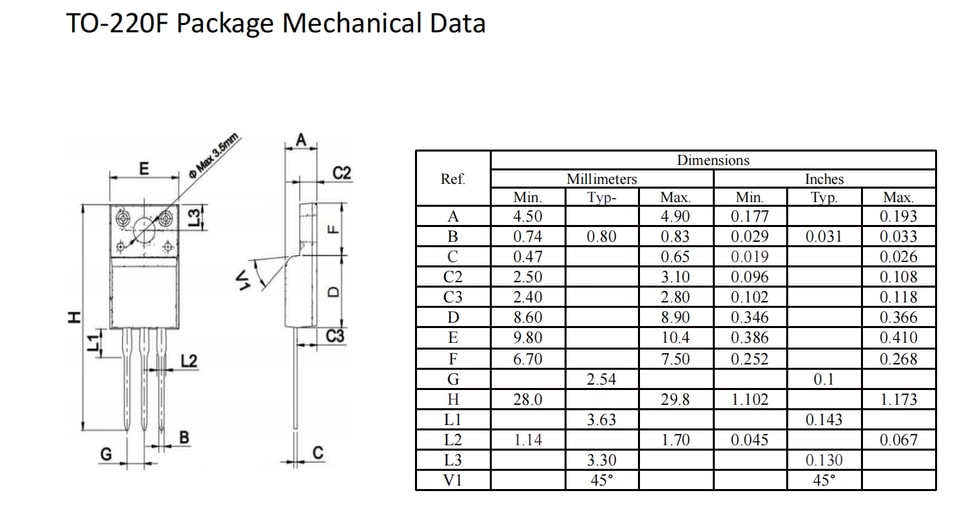

YZPST-S4050

ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ ЗНАЧЕНИЯ

Параметр

Обозначение

Значение

Ед. изм.

Диапазон температуры хранения перехода

Tstg

-40 ~ 150

℃

Диапазон температуры перехода при эксплуатации

Tj

-40~ 125

℃

Повторяющееся пиковое напряжение в закрытом состоянии

VDRM

1600

V

Повторяющееся пиковое обратное напряжение

VRRM

1600

V

Неповторяющееся импульсное пиковое напряжение в закрытом состоянии

VDSM

VDRM +100

V

Неповторяющееся пиковое обратное напряжение

VRSM

VRRM +100

V

Неповторяющийся импульсный пиковый ток во включенном состоянии

ITSM

420

A

Среднеквадратичный ток в открытом состоянии (180°угол проводимости)

IT(RMS)

40

A

Средний ток в открытом состоянии (угол проводимости 180°)

IT(AV)

25

A

Значение I2t для предохранителя (tp=10 мс)

I2t

880

A2 S

Критическая скорость нарастания тока в открытом состоянии

(I =2×IGT, tr ≤ 100 нс)

di/dt

150

А/мкс

Пиковый ток затвора

IGM

4

A

Пиковая мощность затвора

PGM

5

W

ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (T=25℃, если не указано иное)

Обозначение

Условия испытаний

Значение

Ед. изм.

IGT

V = 12V R = 140Ом

МАКС.

50

мА

VGT

МАКС.

1.5

V

VGD

VD=VDRM Tj=125℃

МИН.

0.2

V

IL

IG=1.2IGT

МАКС.

200

мА

IH

IT=50mA

МАКС.

100

мА

dV/dt

VD=2/3VDRM Gate Open Tj=125℃

МИН.

1000

В/мкс
