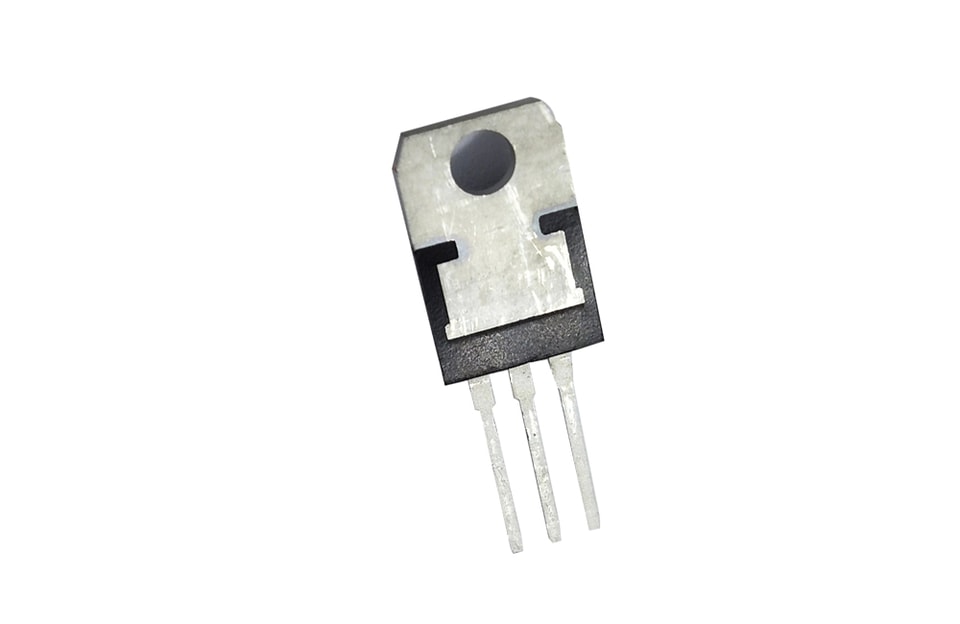

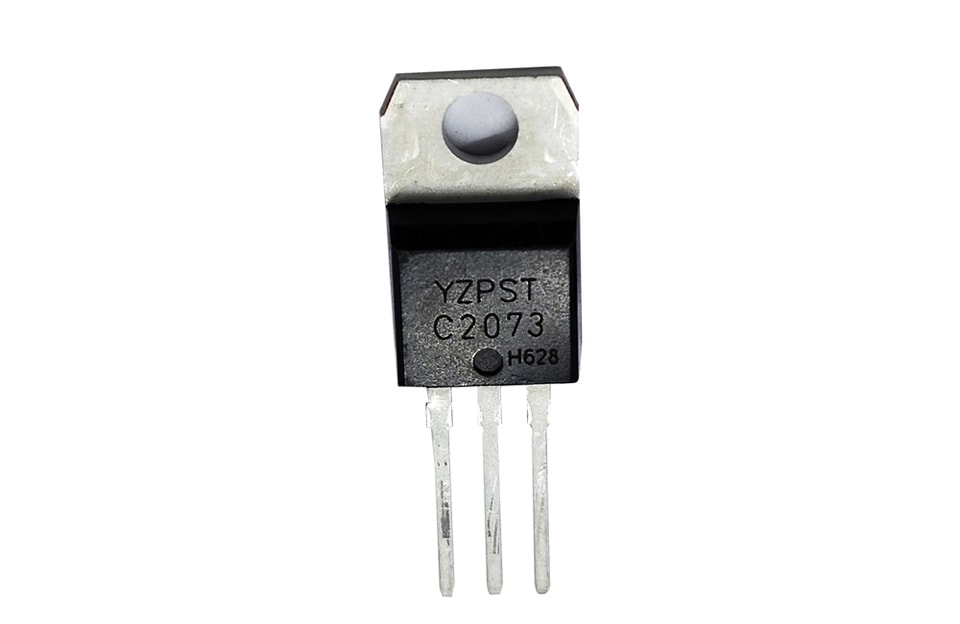

Транзистор NPN-типа 2SC2073
ОПИСАНИЕ:
2SC2073 — транзистор NPN-типа, используемый в качестве силового ключа в электронных балластах и электронных энергосберегающих лампах. Для него характерны низкие потери при переключении, высокая надежность, хорошие высокотемпературные характеристики, подходящая скорость переключения, низкий обратный ток утечки и т. д.
ПРЕДЕЛЬНО ДОПУСТИМЫЕ ЗНАЧЕНИЯ
Обозначение | Параметр | Значение | Ед. изм. |
VCBO | Напряжение коллектор-база | 150 | V |
VГЕНЕРАЛЬНЫЙ ДИРЕКТОР | Напряжение коллектор-эмиттер | 150 | V |
VEBO | Напряжение эмиттер-база | 5 | V |
IC | Непрерывный ток коллектора | 1.5 | A |
PTOT | Полное рассеяние при Tcase=25 ℃ | 75 | W |
Tj | Температура перехода | 150 | ℃ |
Tstg | Диапазон температуры хранения | -55-150 | ℃ |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (TC = 25°C, если не указано иное)
Обозначение | Параметр | Условия испытаний | Значение | Ед. изм. | ||
Мин | Тип | Макс. | ||||
V(BR)CBO | Напряжение пробоя коллектор-база | IC=1 мА | 150 |
|
| V |
V(BR)CEO | Напряжение пробоя коллектор-эмиттер | IC=0,1 мА | 150 |
|
| V |
V(BR)EBO | Напряжение пробоя эмиттер-база | IE=1 мА | -5 |
|
| V |
ICBO | Ток отсечки коллектора | VCB=150 В, IE=0 |
|
| 5 | мкА |
IГЕНЕРАЛЬНЫЙ ДИРЕКТОР | Ток отсечки коллектора | VCE=150 В, IC=0 |
|
| 5 | мкА |
IEBO | Ток отсечки эмиттера | VEB=5 В, IC=0 |
|
| 5 | мкА |
hFE | Коэффициент усиления по постоянному току | VCE=10 В, IC=0.5A | 40 |
| 140 |
|
VCE(sat) | Напряжение пробоя коллектор-база | IC=0,5 А, IB=50 мА |
|
| 0.85 | V |
VBE(sat) | Напряжение насыщения база-эмиттер | IC=0,5 А, IB=50 мА |
|
| 1.5 | V |
a: tp≤300μс,δ≤2% | ||||||
ПАСПОРТНЫЕ МЕХАНИЧЕСКИЕ ДАННЫЕ
.webp)
