YZPST-TYN616
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

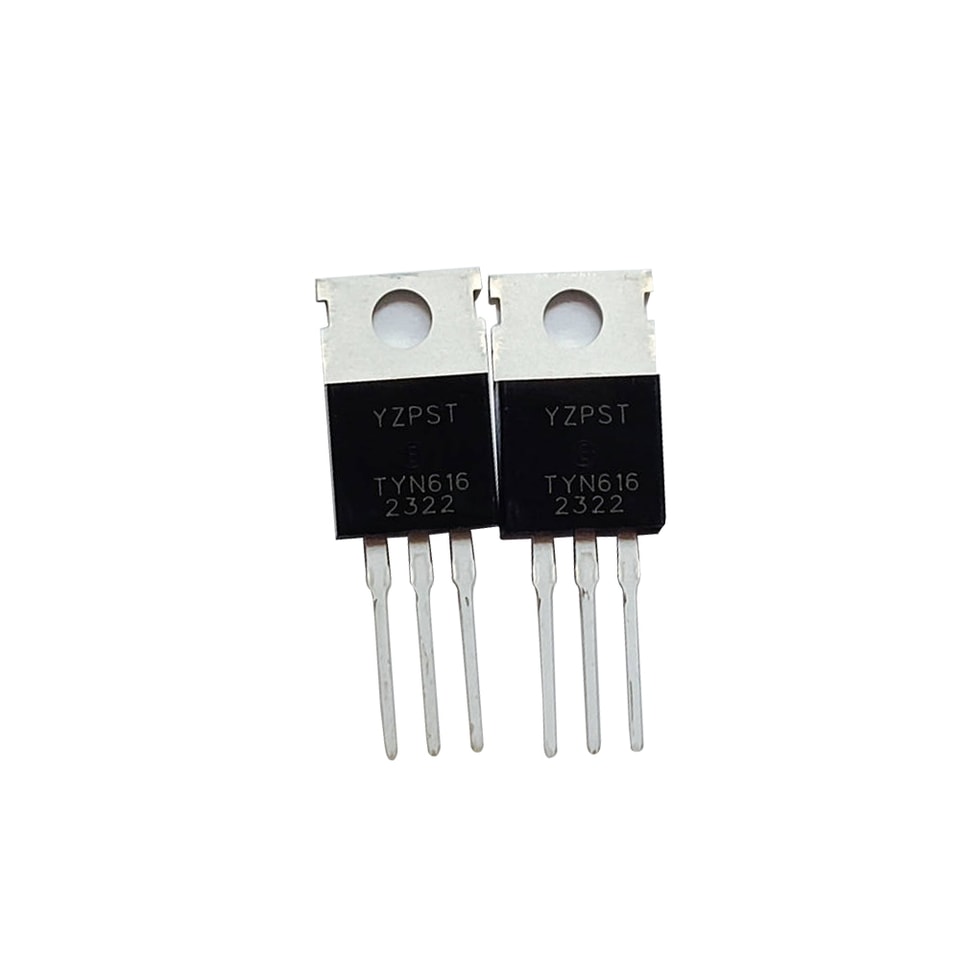

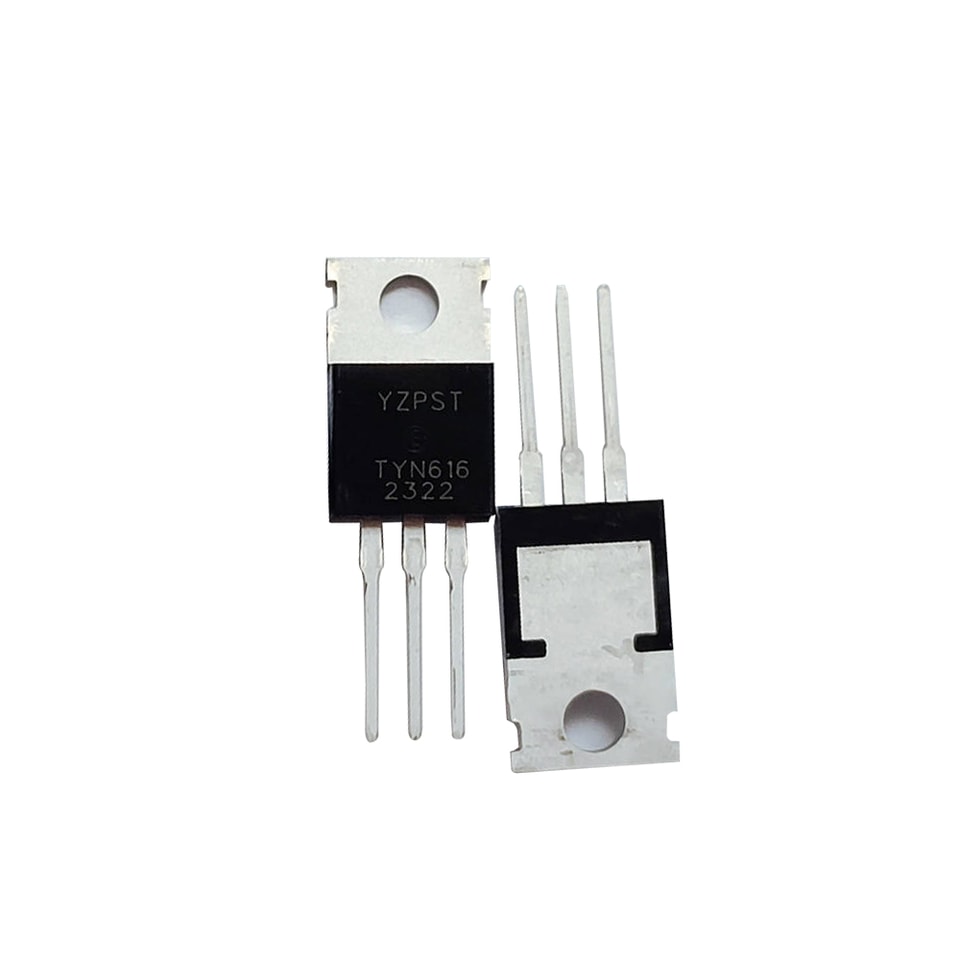

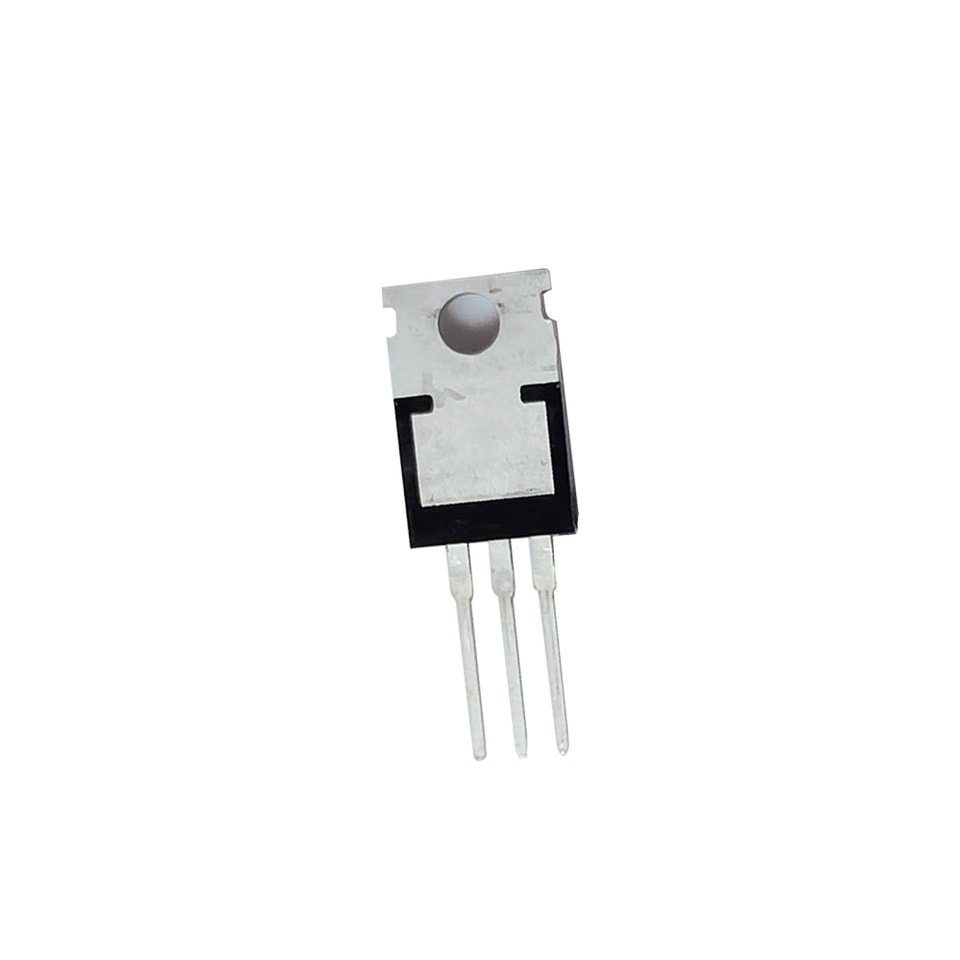

SCR, № детали: YZPST-TYN616

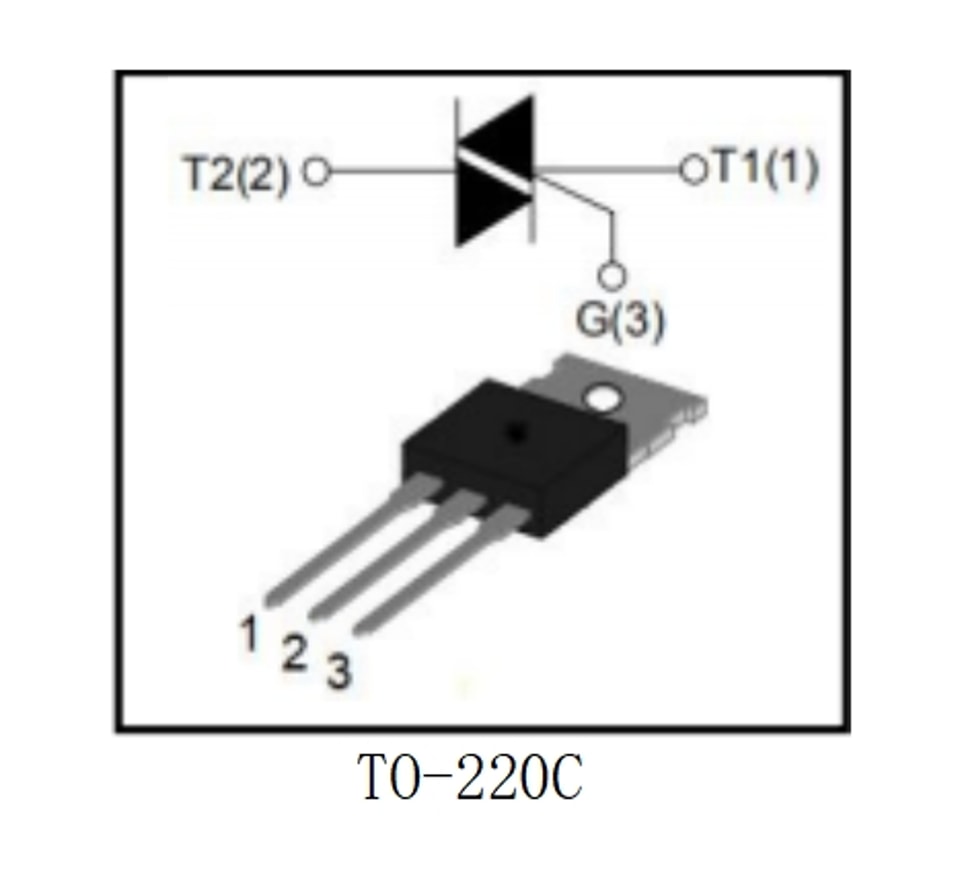

Корпус
TO-220C
Основные Особенности Tj=25℃
Обозначение | Значение | Ед. изм. |
IT (СКЗ) | 16 | A |
VDRM / VRRM | 600 | V |
IGT | 2 до 15 | мА |
Предельные значения (абсолютные максимально допустимые параметры)
Обозначение | Параметр | Значение | Ед. изм. |
IT (RMS) | Действующее значение тока в открытом состоянии (угол проводимости 180°) | 16 | A |
IT(AV) | Среднее значение тока в открытом состоянии (угол проводимости 180°) | 10 | A |
ITSM | Пиковое неповторяющееся импульсное прямое состояние Ток (tp=10 мс) | 160 | A |
I2t | (tp=10 мс) | 100 | A²·с |
IGM | Пиковый ток затвора (tp=20 мкс) | 4 | A |
PGM | Пиковая мощность затвора | 5 | W |
PG(AV) | Средняя мощность затвора | 1 | W |
Tstg Tj | Температура хранения Температура перехода при эксплуатации | -40--+150 -40—+125 | ℃ |
Тепловые сопротивления
Обозначение | Параметр | Значение | Ед. изм. |
Rth (j-c) | Переход-корпус | 1. 1 | К/Вт |
Rth (j-a) | Переход-окружающая среда | 55 | К/Вт |
Электрические характеристикиические характеристики (Tj=25℃ если не указано иное)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |||
| Мин | Тип | Макс. | ||||
| IGT | VD=6 В,RL= 100Ом | 2 | 5 | 15 | мА | |
| VGT | VD= 12 В, RL= 100Ом | ----- | 0.7 | 0.8 | V | |
| VGD | VD=VDRM, RL=3,3 кОмΩTj=110℃ | 0.2 | ----- | ----- | V | |
| IВ | IT= 100мА Управляющий электрод Открыт | ----- | 30 | 40 | мА | |
| dV/dt | VD=67%VDRM, Открытие затвора, Tj=125℃ | 400 | v/μs | |||
| ----- | ----- | |||||
| VTM | IT=24 A,tp=380μs | ----- | ----- | 1.7 | V | |
| IDRM | VD=VDRM | Tj=25℃ | ----- | ----- | 10 | мкА |
| Irrm | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | мА |

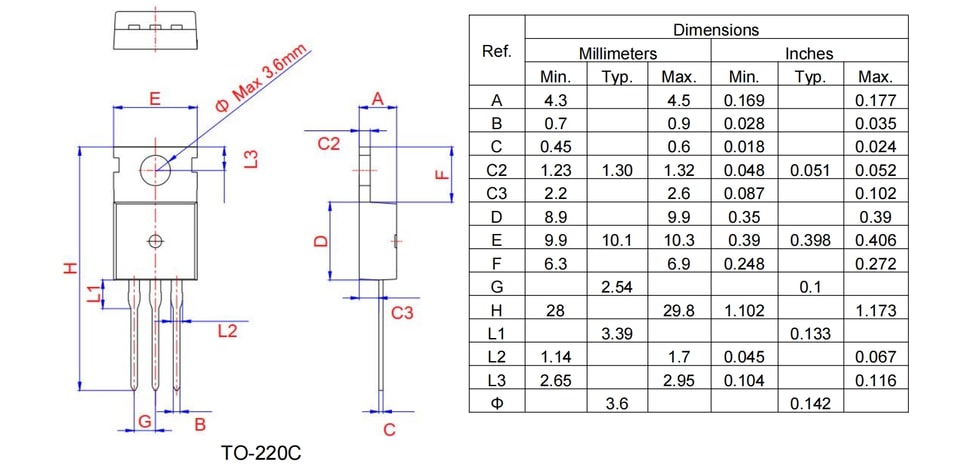

Размеры корпуса
.jpg)
