СИЛОВОЙ КОМПОНЕНТ

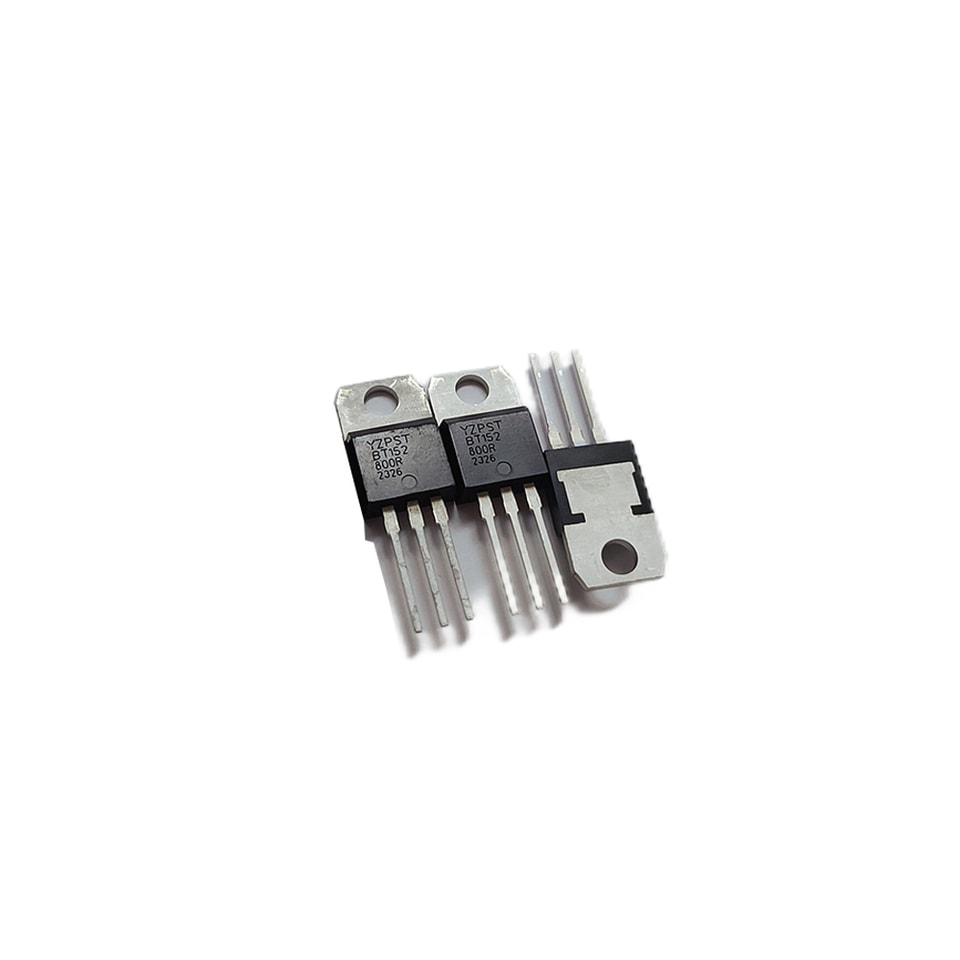

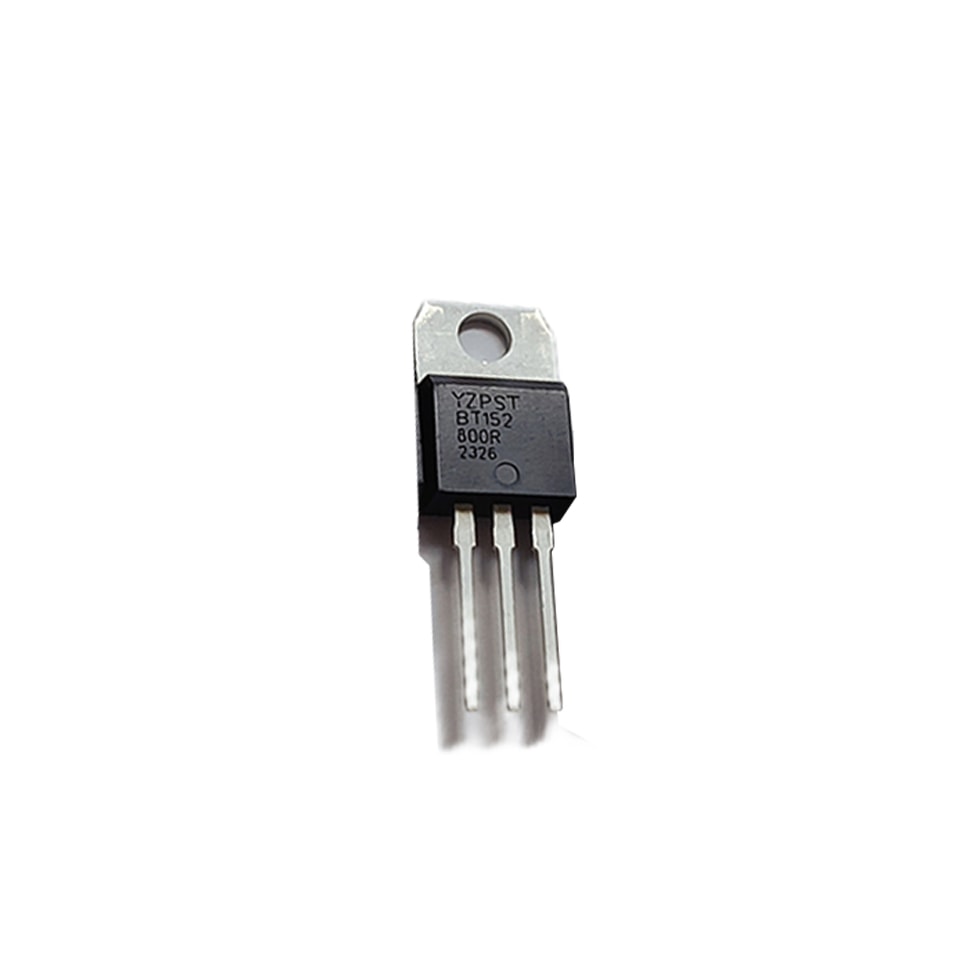

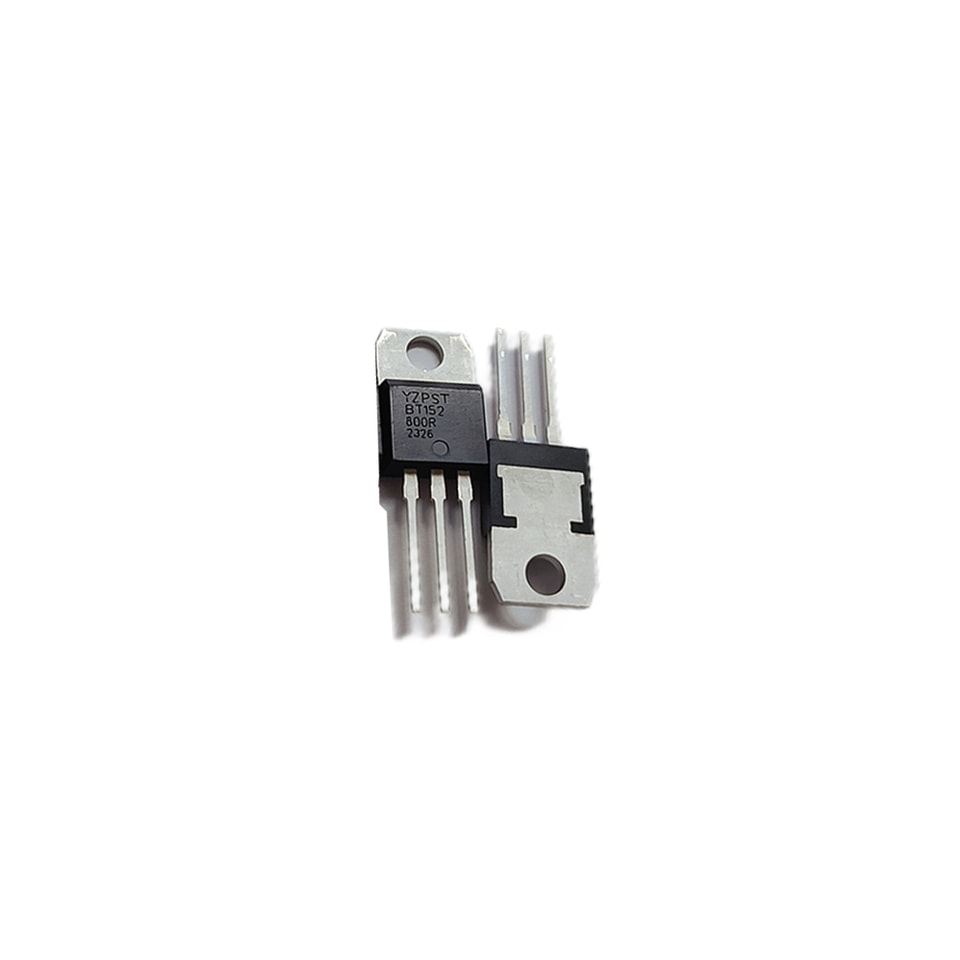

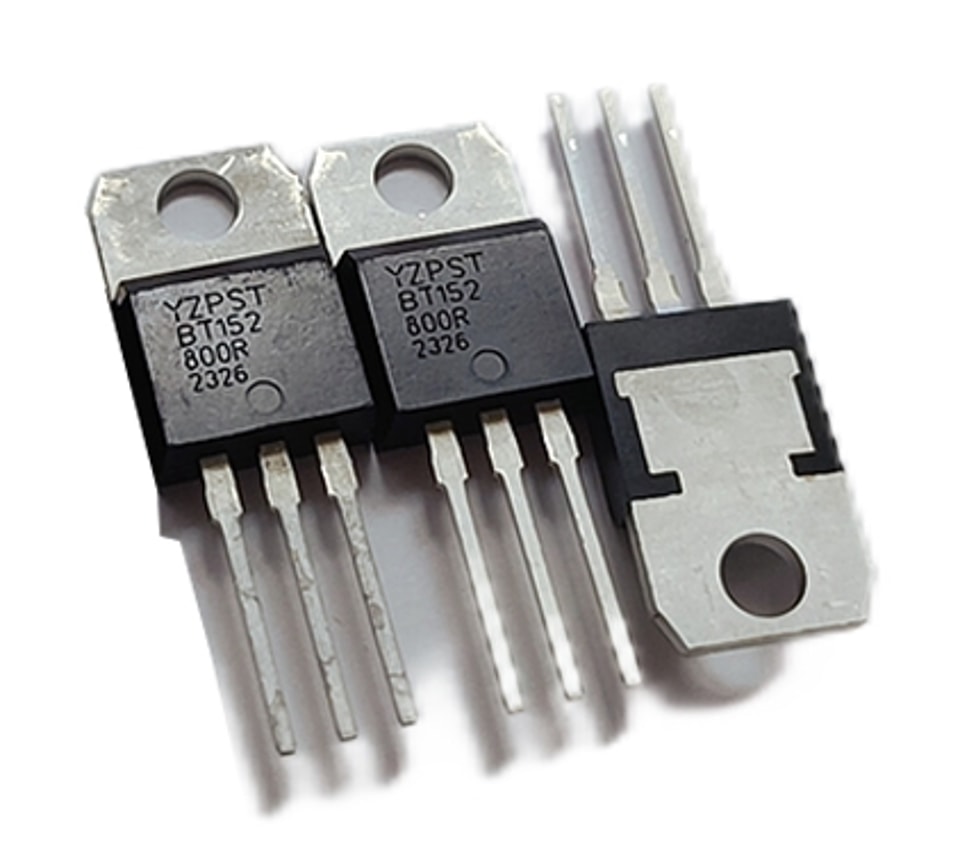

YZPST-BT152-800R-2326 20A 800V BT152-800R тиристор с однолучевой структурой
✓Техническая информация о продукте✓Подбор с учетом сферы применения✓Запрос по каталогу и требованиям
Эл. почтаinfo@yzpst.net
Телефон+86 138 0527 8321
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
ЦЕНТР ДОКУМЕНТАЦИИ
Загрузки и технические файлы
BT152-600R/800R
YZPST-BT152-800R
- Характеристики продукта
Кремниевый односторонний прибор, четырёхслойная структура NPNP,
P+ при изоляции сквозной диффузией,
Одномезатная структура (Single Mesa),
Процесс стеклянной пассивации на пластине,
Металл заднего (анодного) электрода: Ti-Ni-Ag
Высокая способность выдерживать импульсные токи
●Основные области применения
Переключение переменного тока,
Преобразователь питания AC/DC,
Управление электронагревом
Регулирование скорости двигателя
● Корпус
TO-220M1 TO-220F
Основная характеристика (Tj=25℃)
| Обозначение | Значение | Ед. изм. |
| IT (СКЗ) | 20 | A |
| VDRM VRRM | 600/800 | V |
| IGT | ≤200 | мкА |
Предельные значения (абсолютные максимально допустимые параметры)
| Обозначение | Параметр | Значение | Ед. изм. |
| IT (СКЗ) | Среднеквадратичный ток в открытом состоянии (180 °угол проводимости) | 20 | A |
| IT(AV) | Средний ток в открытом состоянии (180 °угол проводимости) | 13 | A |
| ITSM | Пиковое неповторяющееся импульсное прямое состояние | 200 | A |
| Ток (tp=10 мс) | |||
| IGM | Пиковый ток затвора (tp=20 мкс) | 4 | A |
| PGM | Пиковая мощность затвора | 5 | W |
| PG(сред.) | Средняя мощность затвора | 1 | W |
| Tstg | Температура хранения | 110 | ℃ |
| Tj | Рабочий переход температуры | 85 |
Тепловые сопротивления
| Обозначение | Параметр | Значение | Ед. изм. | |
| TO-220M1 | 2.2 | |||
| Rth (j-c) | Переход-корпус | TO-220F | 2.5 | ℃/Вт |
Электрические характеристики (Tj=25℃, если не указано иное)
| Обозначение | Условия испытаний | Значение | Ед. изм. | |||
| Мин | Тип | Макс. | ||||
| IGT | VD=12V, RL=33Ом | ---- | 5 | 25 | мА | |
| VGT | VD=12V, RL=33Ом | ----- | ----- | 1.3 | V | |
| VGD | VD=VDRM, RL=3,3 кОмОм, RGK=1KОм,Tj=125℃ | 0.2 | ----- | ----- | V | |
| IВ | IT=500 мА | ----- | ----- | 30 | мА | |
| IL | IG=1.2IGT | ----- | ----- | 60 | мА | |
| dV/dt | VD=67%VDRM, Открытие затвора, Tj=110℃ | 500 | v/ μs | |||
| ----- | ----- | |||||
| VTM | IT=30 А, tp=380μs | ----- | ----- | 1.6 | V | |
| dI/dt | IG=2IGT | 50 | ----- | ----- | A/μs | |
| I2T | Tp=10 мс | ----- | ----- | 200 | A2S | |
| Tj=25℃ | ----- | ----- | 10 | мкА | ||
| IDRM | VD=VDRM | Tj=125℃ | ----- | ----- | 1 | мА |
| Tj=25℃ | ----- | ----- | 10 | мкА | ||
| IRRM | VR=VRRM | Tj=125℃ | ----- | ----- | 1 | мА |
Размер корпуса
((TO--220F))
Дополнительная информация о продукте отсутствует.
