YZPST-PWA-150A06
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

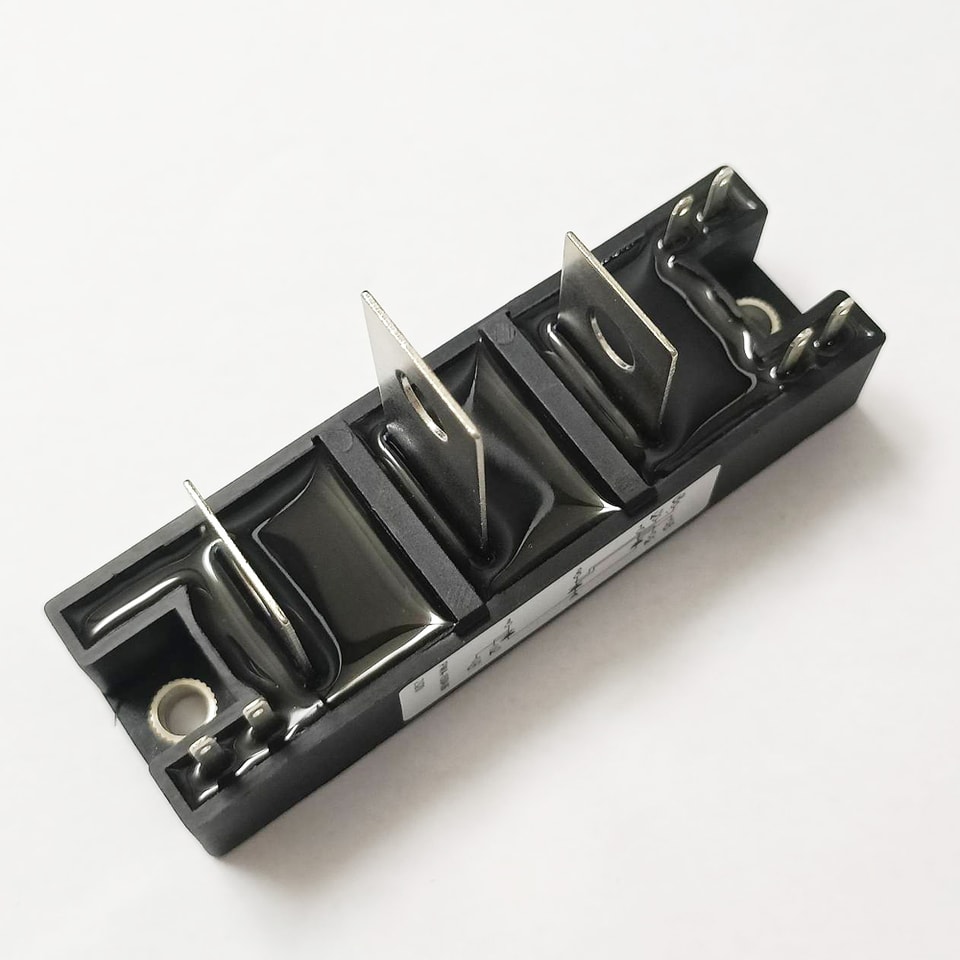

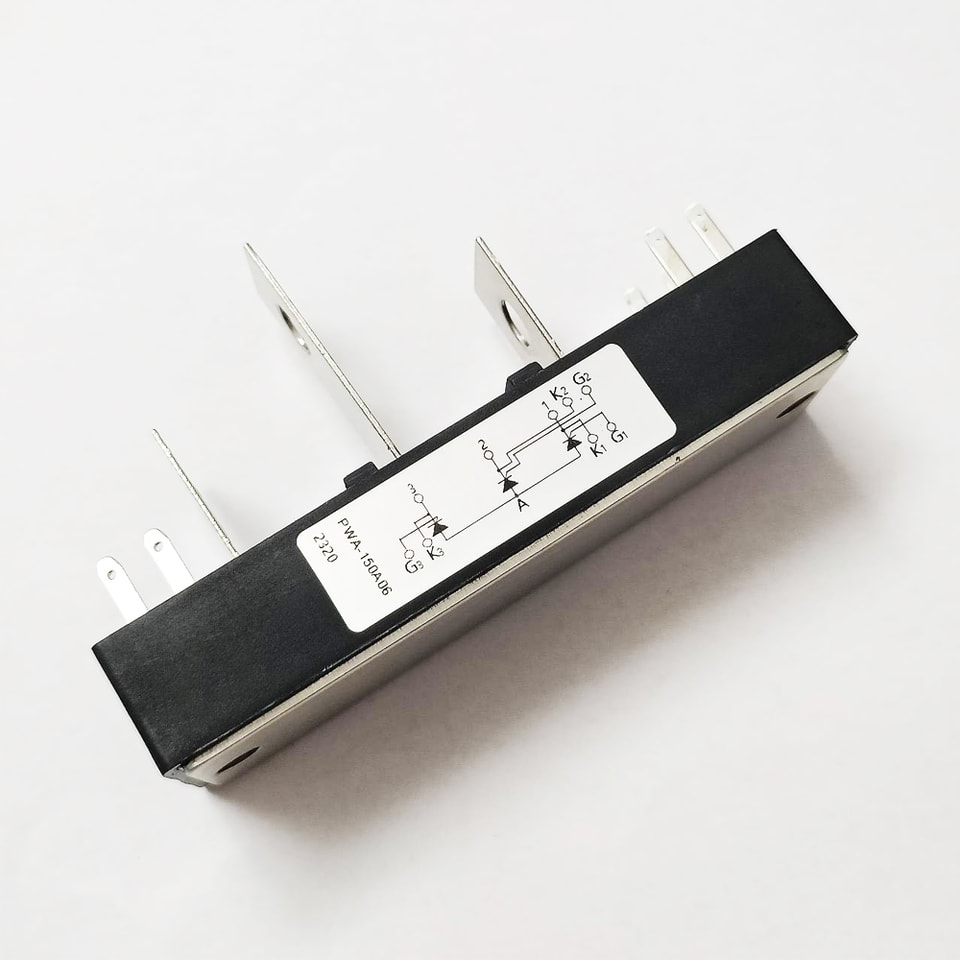

Тиристорные модули TYPE:YZPST-PWA150SA-4
Этот продукт представляет собой тиристорный модуль, подходящий для низковольтных 3-фазных выпрямительных схем.
·IT(AV) 150 А (каждый прибор)
·Высокая импульсная перегрузочная способность 3000 А (60 Гц)
·Простая конструкция
·Без изоляции. Монтажное основание служит общим анодным выводом
Области применения
·Источник питания для сварочного оборудования
·Различные источники питания постоянного тока
Предельные параметры
Обозначение | Условия | предельные значения | Ед. изм. |
IT(AV) | Однофазный, полуволновой, проводимость 180°, TC=116°C | 150 | A |
IСКЗ | Однофазный, полуволновой, проводимость 180°, TC=116°C | 230 | A |
ITSM | Tj=150°C | 3000 | A |
I2t | Tj=150°C | 38 | кА2S |
VDRM/ВRRM |
| 400/400 | V |
di/dt | неповторяющийся | 100 | А/мкс |
Viso | перем. ток, 1 минута | 3000 | V |
Tj |
| -30 ~ +150 | °C |
Tstg |
| -30 ~ +125 | °C |
W | приблизительно | 250 | g |
Электрические характеристики
Обозначение | Условия | предельные значения | Ед. изм. |
IDRM/IRRM | при VDRM,Однофазный, полуволновой, Tj=150°C | 40 | мА |
VTM | Ток в открытом состоянии 450 А, Tj=150°C | 1.2 | V |
VT(TO) | Tj=150°C | - | V |
tgd | Tj=25°C | - | us |
tq | Tj=150°C | - | us |
IGT/ВGT | Tj=25°C | 100 / 3,0 | мА/В |
VGD | VD=67% VDRM, Tj=150°C | 0.25 | V |
DV/DT | VD=67% VDRM | 200 | В/мкс |
IВ | Tj=25°C | - | мА |
IL | Tj=25°C | - | мА |
Rth(j-c) | На модуль | 0.15 | °C/Вт |

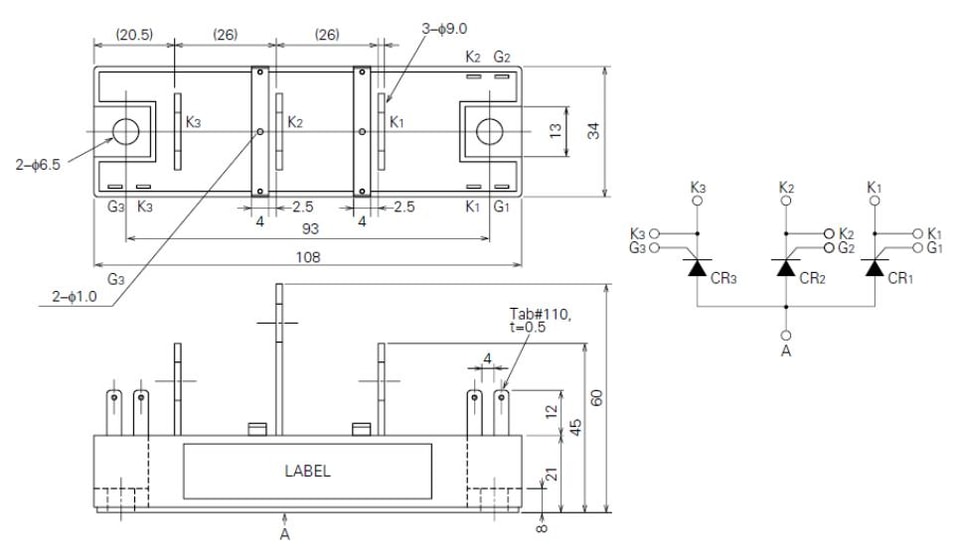

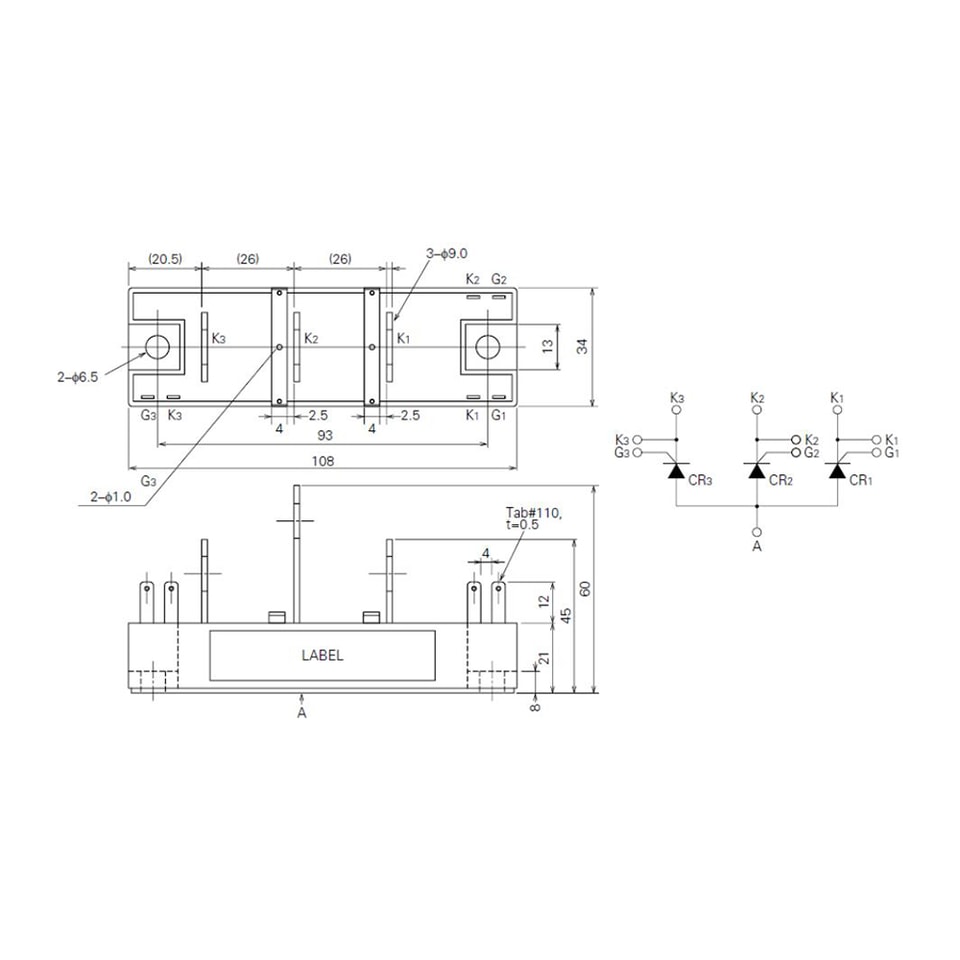

Габаритный чертёж
.jpg)
.jpg)
.jpg)
.jpg)
