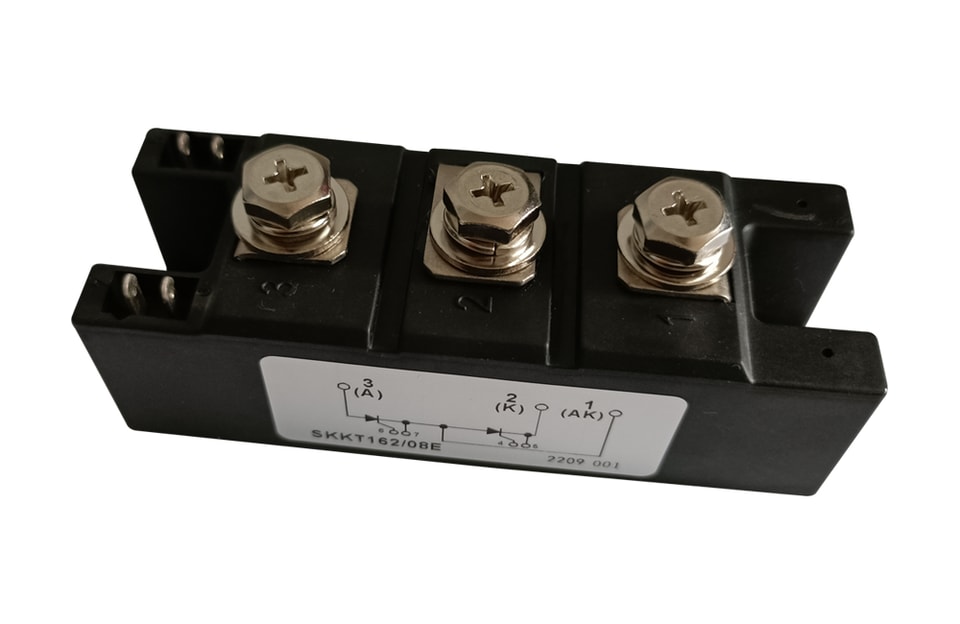

YZPST-SKKT162-08E

Двойной Тиристорные модули

ТИП: YZPST-SKKT162/08E

Особенности

Теплоотвод через изолированное металлическое основание из керамики на основе нитрида алюминия
Контактное давление из благородного металла для высокой надежности
Тиристор с усиливающим затвором

Типичные области применения

· Управление двигателями постоянного тока

· Плавные пускатели для двигателей переменного тока

· Регулирование температуры

· Профессиональное диммирование освещения

Предельные параметры

Обозначение	Условия	предельные значения	Ед. изм.
IT(AV)	Однофазный, полуволновой, угол проводимости 85° TC=77℃	162	A
IСКЗ	Однофазный, полуволновой,8угол проводимости 5°	250	A
ITSM	TC=125℃	4800	A
I2t	TC=125℃	115	кА2S
VDRM/ВRRM	TC=125℃	800/800	V
di/dt	неповторяющийся	200	А/мкс
Viso	A.C.1m/1S	4000/4500	V
Tj		-40 ~ +125	℃
Tstg		-40 ~ +125	℃
W		-	g

Электрические характеристики

Обозначение	Условия	предельные значения	Ед. изм.
IDRM/IRRM	при VDRM，однофазный，полуволновый，TC=125℃	60	мА
VTM	Ток в открытом состоянии500 А, Tj=25℃	1.85	V
VT(TO)	Tj=125℃	1.35	V
tgd	Tj=25℃	1	us
tq	Tj=125℃		us
IGT/ВGT	Tj=25℃	150 /2	мА/В
VGD	VD=67% VDRM, Tj=125℃	0.25	V
DV/DT	VD=67% VDRM	1000	В/мкс
IВ	Tj=25℃	400	мА
IL	Tj=25℃	1000	мА
Rth(j-c)	На модуль	0.08	К/Вт

Чертеж габаритов

Для получения дополнительной информации оYZPST-SKKT162-08Eпожалуйста, скачайте PDF-файл выше под названием «YZPST-SKKT162-08E»
