YZPST-KPX1000A-1600V

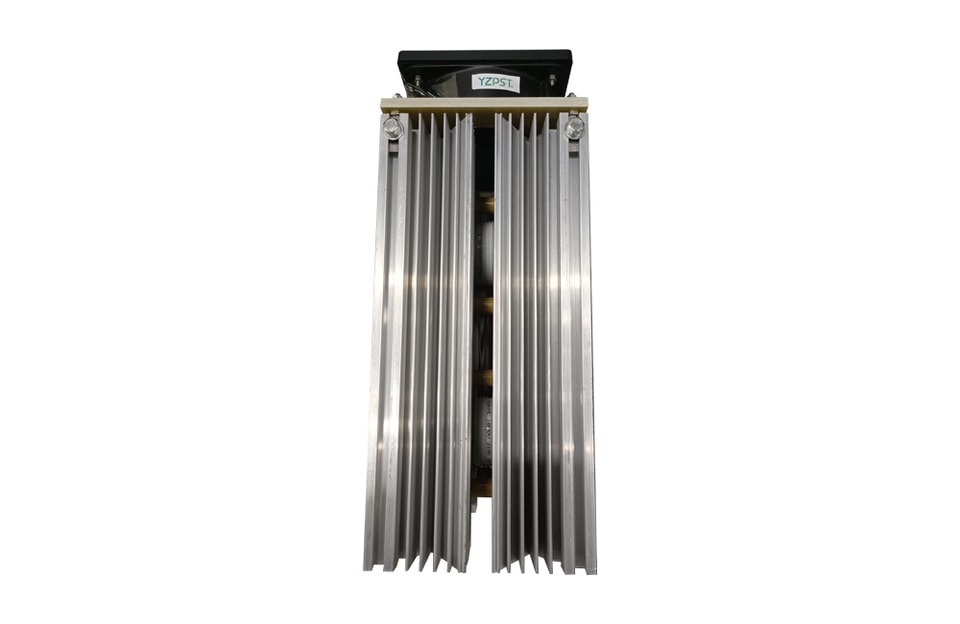

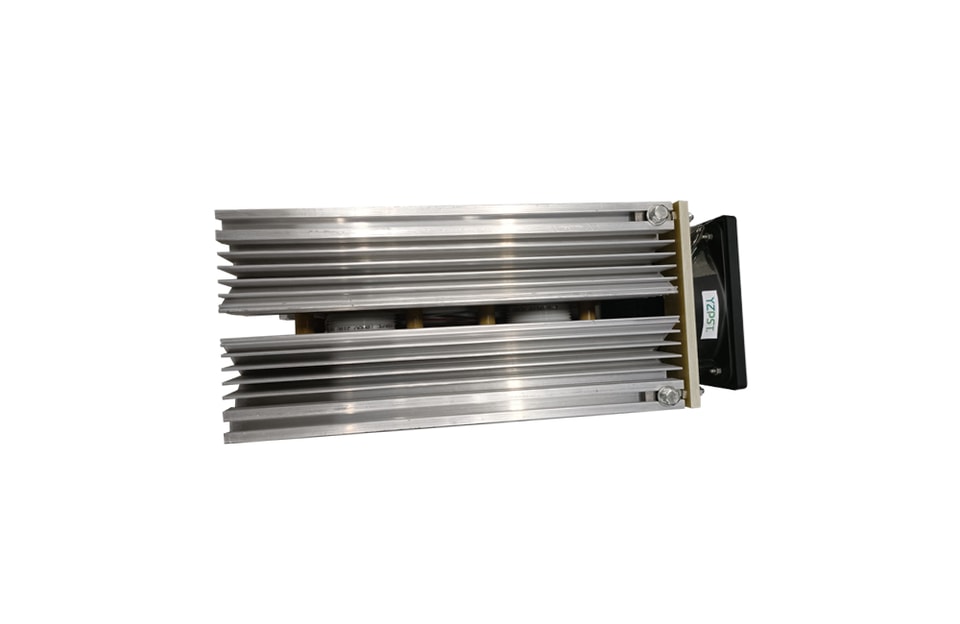

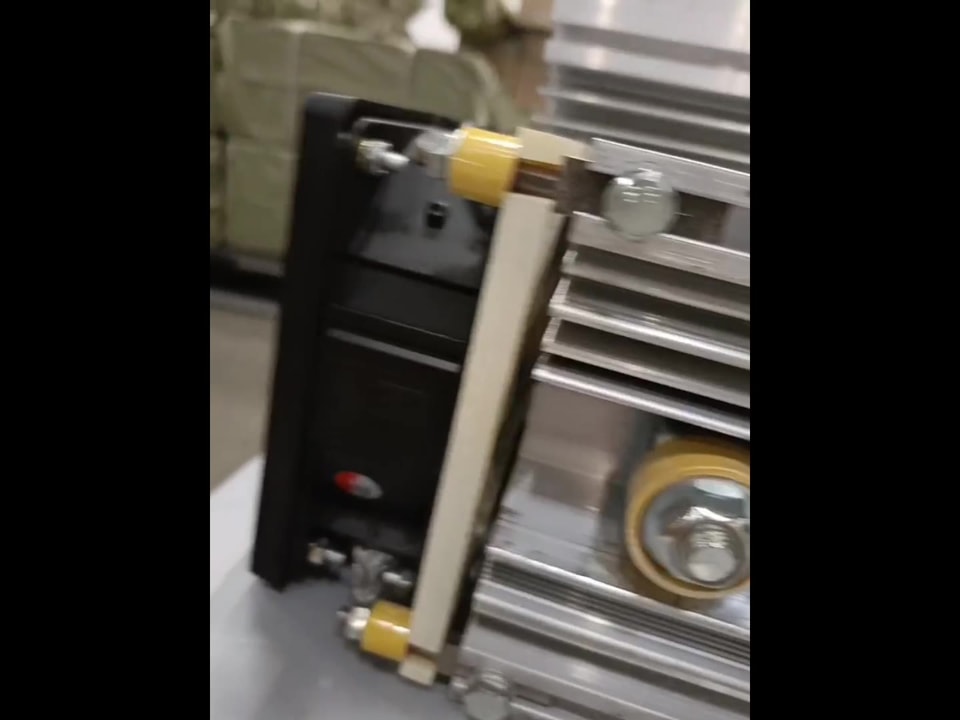

Сборка модуля встречно-параллельных SCR — KPX1000A-1600V

Особенности:

полностью диффузионная конструкция

высокая нагрузочная способность по току

высокая стойкость к импульсным токам

высокие рабочие напряжения

высокий dv/dt

малый ток управления, динамический затвор

низкое тепловое сопротивление

компактные размеры и малый вес

ПРИМЕНЕНИЕ

Мощные электроприводы

Управление двигателями постоянного тока

Высоковольтные источники питания

Блокирующее состояние

VRRM(1)	VDRM(1)	VRSM(1)
1600	1600	1700

VRRM = повторяющееся пиковое обратное напряжение

VDRM = повторяющееся пиковое напряжение в закрытом состоянии

VRSM = неповторяющееся пиковое обратное напряжение (2)

Повторяющийся пиковый обратный ток утечки и ток утечки в закрытом состоянии	IRRM /IDRM	10 мА 100 мА (3)
Критическая скорость нарастания напряжения	dV/dt (4)	1000 В/mс

Проводящее — включенное состояние

Параметр	Обозначение	Мин.	Макс.	Тип.	Единицы	Условия
Макс.среднее значение тока в открытом состоянии	IT(AV)		1000		A	Синусоида, 180oпроводимость, Tc=95oC
RПроводящее — включенное состояние действующее значение тока в открытом состоянии	IСКЗM		1570		A	Номинальное значение
Пиковый одиночный импульсный ток (неповторяющийся) ток	ITSM		-     30		kA   kA	8,3 мс (60 Гц), синусоидальная форма волны- форма, 180oпроводимость, Tj = 125 oC 10,0 мс (50 Гц), синусоидальная волна- форма, 180oпроводимость, Tj = 125 oC
I²t	I2t		4500x103		A2s	10 мс
Пороговое напряжение	VT(T0)		0.928		V
Сопротивление наклона	rT		0.189		мОм
Ток срабатывания фиксации	IL		2000		мА	VD = 12 В; RL= 12 Ом
Ток удержания	IВ		500		мА	VD= 12 В; I = 2,5 А
Пиковое напряжение в открытом состоянии	VTM		1.75		V	ITM =3000А(МАКС);Tj =1 25 oC
Критическая скорость нарастания тока в открытом состоянии ток (5, 6)	di/dt		200		A/ms	Переключение от VDRM £ 1000 В, неповторяющийся
Критическая скорость нарастания тока в открытом состоянии ток (6)	di/dt		-		A/ms	Переключение от VDRM £ 1000 В

Управление затвором

Параметр	Обозначение	Мин.	Макс.	Тип.	Единицы	Условия
Пиковая мощность, рассеиваемая затвором	PGM		30		W
Среднее рассеяние мощности затвора	PG(AV)		4		W
Пиковый ток затвора	IGM		-		A
Ток затвора, необходимый для срабатывания всех элементов	IGT		300		мА	VD = 10 В;IT=3A;Tj = +25 oC
Напряжение затвора, необходимое для срабатывания всех элементов	VGT		3		V	VD = 10 В;IT=3A;Tj = +25 oC
Пиковое отрицательное напряжение	VRGM		5		V

Для получения дополнительной информации оYZPST-KPX1000A-1600Vпожалуйста, скачайте PDF-файл выше под названием «сборка анти-параллельного модуля SCR — KPX1000A-1600V»
