YZPST-2CLG20KV-0.2A
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
YZPST-2CLG20KV/0.2A
Высоковольтный выпрямительный блок изготовлен с применением высоконадежной
меза-структуры и технологии диффузии; эпоксидная смола формуется в компактную конструкцию.
Особенности
Характеристика лавинного пробоя
Больше типоразмеров на выбор
эпоксидная смола
Смола, сформованная в вакууме, обладает коррозионной стойкостью на поверхности.
Tj: -40℃—+150℃
Области применения
Высоковольтный выпрямитель для электростатической очистки
Высоковольтный генератор
Высоковольтное испытательное оборудование
Высоковольтный выпрямитель общего назначения, сборка умножителя напряжения
Максимальные Параметр
Параметр | Обозначение | Ед. изм. | Условия | Напряжение | |
Повторяющееся пиковое обратное напряжение | VRRM | кВ | Ta=25℃ IR=1,0 мкА | 20.0 | 40.0 |
Неповторяющийся пик обратное напряжение |
VRsM |
кВ |
Ta=25℃ IR=1,0 мкА |
24.0 |
48.0 |
Средний прямой ток | IF(AV) | мА | (50 кГц, полусинусоида, резистивная нагрузка T break=50℃) | 200 | 200 |
Импульсный прямой ток | IFSM | A | 0,01 с полусинусоида 50 Гц | 20 | 20 |
Температура окружающей среды при эксплуатации температура | Ta | ℃ |
| -40~ +150 | -40~ +150 |
Время обратного восстановления | trr | нс | IF=2 мА IR=4 мА IRR=1 мА | 100 | 100 |
Температура хранения | T stg | ℃ |
| -40~ +125 | -40~ +125 |
Электрические характеристики (Ta= 25℃ ,если не указано иное)
| Пиковое прямое напряжение | VFM | V | Ta=25℃ IF=0,2 А | ≥51 | ≥68 |
| Пиковый обратный ток | IRRM1 | мкА | Ta=25℃ VRM=VRRM | 2 | 2 |
| IRRM2 | мкА | Ta=100℃ VRM=VRRM | 20 | 20 |

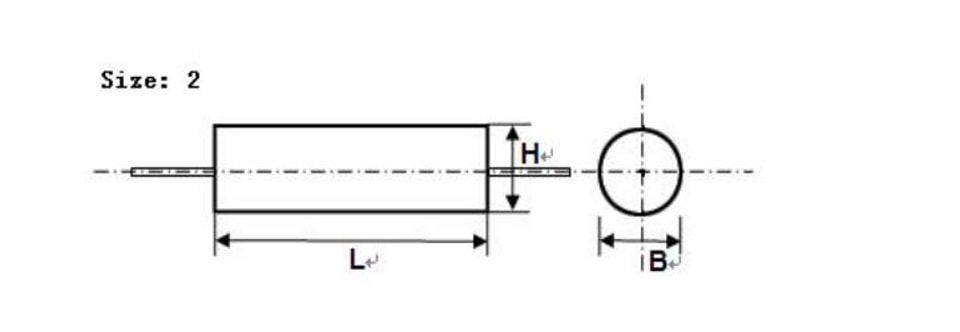

Габариты (ед.: мм)
Параметр | L | B(H) | Осевой вывод |
2CLG20KV/0.2A | 25 | 8 | Диам. 1,2 мм |
2CLG40KV/0.2A | 60 | 8 | Диам. 1,2 мм |
