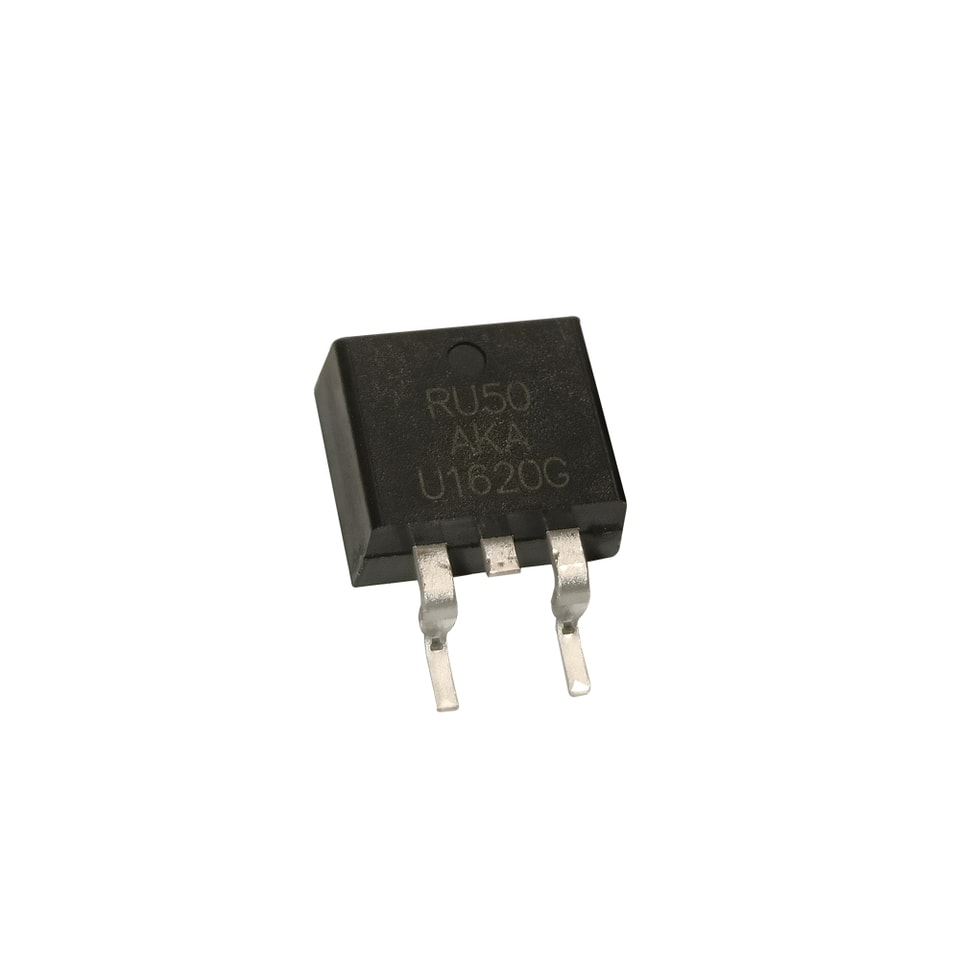

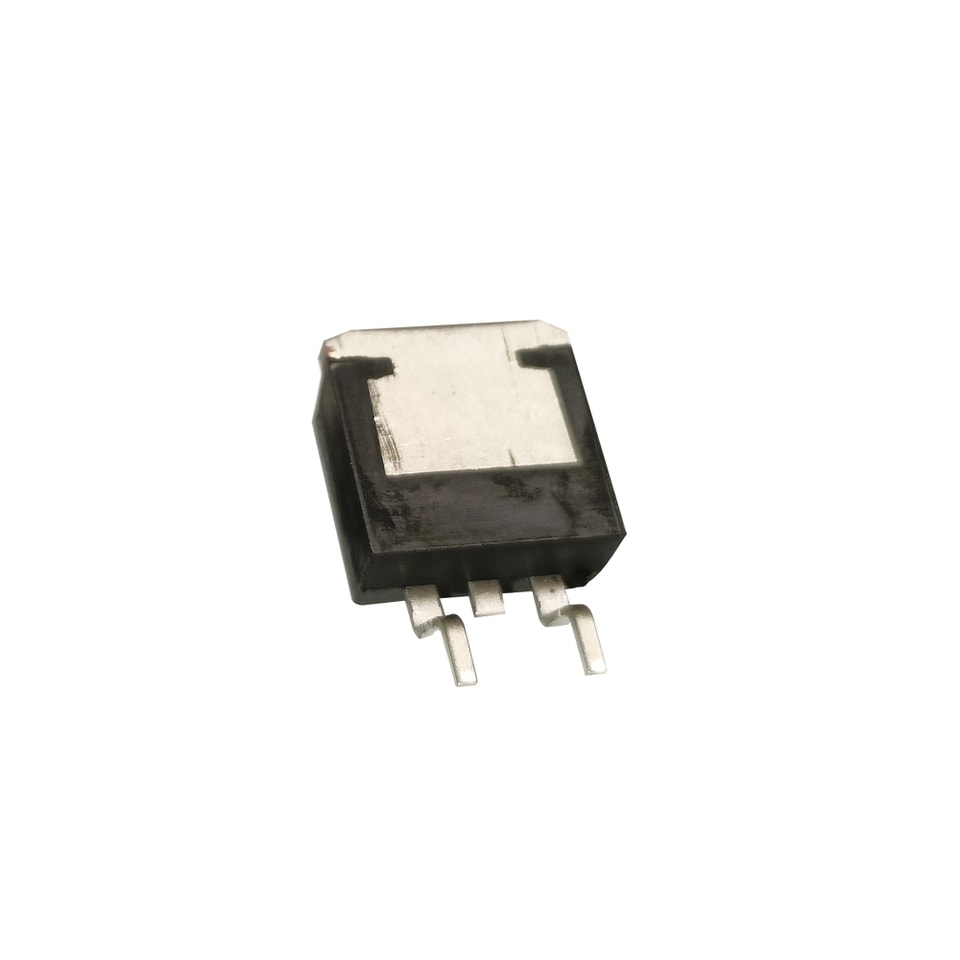

YZPST-RU50 AKA U1620G

Параметрметр

Обозначение

MUR 1610 CT

MUR 1615 CT

MUR 1620 CT

MUR 1640 CT

MUR 1660 CT

Unit

Пиковое повторяющееся обратное напряжение

VRRM

100

150

200

400

600

V

Рабочее пиковое обратное напряжение

VRW M

70

105

140

280

420

V

Напряжение запирания по постоянному току

VR(DC)

100

150

200

400

600

V

Средний выпрямленный прямой ток на одно плечо

Всего прибора

IF(AV)

8

16

A

Пиковый выпрямленный прямой ток на одно диодное плечо

IFM

16

A

Неповторяющийся пиковый импульсный ток (импульс при номинальной нагрузке, полуволна, однофазный, 60 Гц)

IFSM

180

A

Температура перехода при работе и температура хранения

TJ, Tstg

1. Анод 2. Катод 3. Анод -55 до +150

C

Максимальное тепловое сопротивление, переход–корпус (на плечо)

R θJC

3.0

2.0

C/

W

Параметрметр

Обозначение

MUR 1610 CT

MUR 1615 CT

MUR 1620 CT

MUR 1640 CT

MUR 1660 CT

Unit

Прямое напряжение (Примечание 1) (IF = 8.0 A, TC = 25°C)

VF

1.0

1.3

1.7

V

Максимальный мгновенный обратный ток (Примечание 1)

(номинальное постоянное напряжение, TC = 150°C)

(номинальное напряжение постоянного тока, TC = 25°C)

IR

250

10

500

10

μA

Максимальное время обратного восстановления

(IF = 0.5 A, IR = 1.0 A, IREC = 0.25 A)

TRR

35

35

нс
