YZPST-MCR100-6
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N: YZPST-MCR100-6
Серия MCR100-6, чувствительные SCR на 0,8 А
ОПИСАНИЕ:
Серия SCR MCR100-6 обеспечивает высокую скорость dv/dt
и высокую устойчивость к электромагнитным помехам.
Они особенно рекомендуются для использования в УЗО, выпрямителях, устройствах зажигания и т. д.
ОСНОВНЫЕ ОСОБЕННОСТИ:
обозначение | значение | ед. |
IT(СКЗ) | 1 | A |
VDRM/ВRRM | 400/600 | V |
VTM | ≤1,5 | V |
ПРЕДЕЛЬНЫЕ МАКСИМАЛЬНЫЕ Номинальные параметры:
Параметр | Обозначение | Значение | Ед. изм. |
хранения диапазон температуры перехода | Tstg | -40~150 | ℃ |
Рабочий диапазон температуры перехода | Tj | -40~110 | ℃ |
Повторяющееся пиковое напряжение в закрытом состоянии (Tj=25℃) | VDRM | 400/600 | V |
Повторяющийся пик обратное voнапряжение (Tj=25℃) | VRRM | 400/600 | V |
Действующее значение тока в открытом состоянии | IT(СКЗ) | 0.8 | A |
Неповторяющийся импульсный пиковый ток в открытом состоянии токпротекания (полный цикл, F=50 Гц) | ITSM | 8 | A |
I2значение t для плавления (tp=10 мс) | I2t | 0.32 | A2s |
Критическая скорость нарастания тока в открытом состоянии=2 (IG=2 × IGT) | dI/dt | 50 | A/ μs |
Пиковая мощность затвора ток коллектора | IGM | 0.2 | A |
Средний ток затвора рассеиваемая мощность | PG(AV) | 0.1 | W |
Пиковая мощность затвора мощность | PGM | 0.5 | W |
ЭЛЕКТРИЧЕСКИЕ ХАРАКТЕРИСТИКИ (Tj=25℃ если не указано иное)
Обозначение |
Условия испытаний | Значение |
Ед. изм. | ||
МИН | ТИП | МАКС | |||
IGT |
VD=12 В, RL=33 Ом | - | 20 | 200 | µA |
VGT | - | 0.6 | 0.8 | V | |
VGD | VD=VDRM Tj110℃ RL3.3kΩ |
0.2 |
- |
- |
V |
IВ | IT50мА | - | - | 5 | мА |
IL | IG=1.2IGT | - | - | 6 | мА |
dV/dt | VD=0.66×VDRMTj110℃ G open RGK=1KΩ |
10 |
- |
- | V/ мкс |

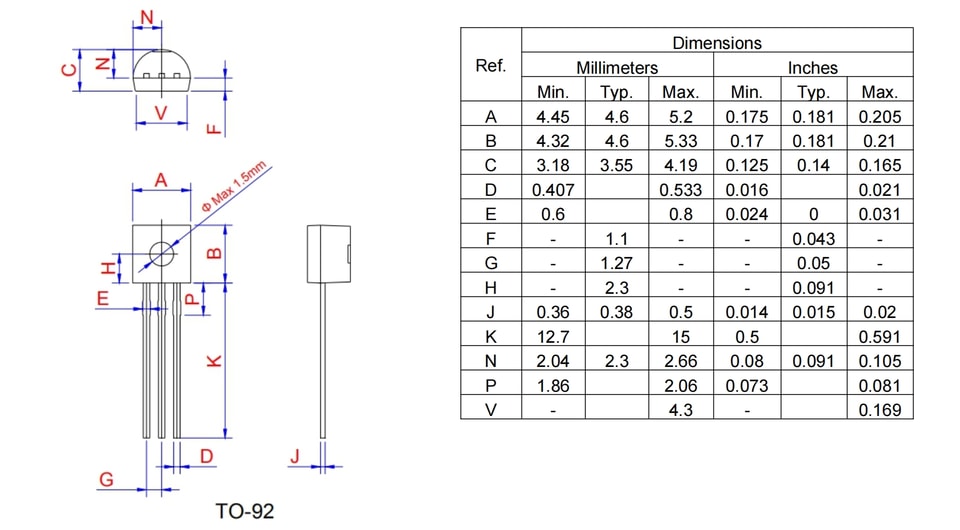

КОРПУС МЕХАНИЧЕСКИЕ ДАННЫЕ
.jpg)
.webp)
.jpg)
