Антипараллельный тиристорный модуль
P/N:YZPST-SK45UT
Особенности
•Компактная конструкция
•Крепление одним винтом
•Передача тепла и изоляция через керамику из оксида алюминия с прямым медным соединением (DBC)
•Тиристорные кристаллы с стеклянной пассивацией
•Обратное напряжение до 1600 В
Типичные области применения
•Устройства плавного пуска
•Управление освещением (студии, театры...)
•Регулирование температуры
Компактный антипараллельный тиристорный модуль SK45UT
| Vrsm | Vrrw Vdrm | lRMS = 47 А (полная проводимость) |
| V | V | (Ts = 85 °C) |
| 900 | 800 | SK 45 UT 08 |
| 1300 | 1200 | SK45 UT12 |
| 1700 | 1600 | SK45 UT16 |
| Обозначение | Условия | Значения | Единицы |
| Irms | W1C : sin. 180°: Ts=100oC | 33 | A |
| W1C;sin.180o;Ts = 85oC | 47 | A | |
| Itsm | Tvj = 25 oC;10ms | 450 | A |
| i2t | Tvj = 125oC;10ms | 380 | A |
| T/25 oC;8,3...10ms | 1000 | A2s | |
| Tvj = 125oC;8,3...10ms | 720 | A2s | |
| Vt | T/25 °C, lT = 75A | макс. 1,9 | V |
| Vt(to) | Tvj = 125oC | макс. 1 | V mQ mA |
| rT | Tvj = 125oC | макс. 10 | |
| IRD | T/125°C, VRD=VRRM | макс. 10 | |
| IrD | |||
| tgd | Tvj = 25 OC, lG = 1A; diG/dt= 1 A/ps | 1 | MS |
| Vd = 0,67*Vdrm | 2 | MS | |
| (dv/dt)cr | Tvj = 125oC | 1000 | V/ps |
| (di/dt)cr tq lВ | Tvj = 125oC; f= 50...60 Hz | 50 | A/ps |
| II | Tvj = 125 °C; тип. | 80 | MS mA mA |
| TVj = 25 °C; тип. / макс. | 80/150 | ||
| TVj = 25 °C;Rg 33Q; тип. / макс. | 150/300 | ||
| Vgt | 歸二25 °C; пост. тока歸二25 °C; пост. тока | мин. 3 мин. 100 макс. 0,25 | V мА |
| IGT | Tvj = 125oC;пост. тока | макс. 3 | V мА |
| Vgd | Tvj = 125oC;пост. тока | ||
| Igd | |||
| Khfj-s) | непрерывно на тиристор при sin 180° на тиристор непрерывно на WIC при sin 180° на WIC | 1,2 | К/Вт |
| Khfj-s) | выводы, 10 с | 1,24 | К/Вт |
| L | 0,6 | К/Вт | |
| Tstg | 0,62 | К/Вт | |
| ^пайка | -40...+125 | °C | |
| -40...+125 | °C | ||
| 260 | °C | ||
| Vis。］ | перем. тока 50 Гц; ср. кв.; 1 с/1 мин. Момент затяжки при монтаже на радиатор | 3000/2500 | В~ |
| Ms | 2,5 | Н·м | |
| Mt | 30 | Н·м м/с2 | |
| a | g | ||
| m | |||
| Корпус | T13 |

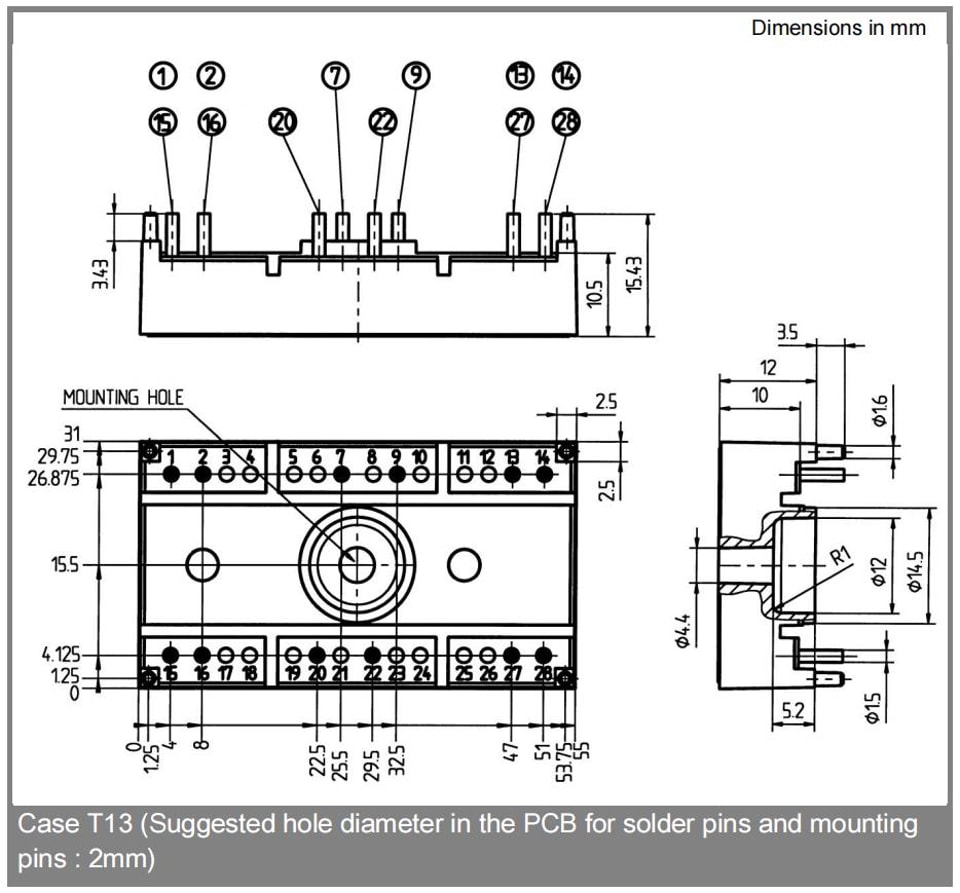

Габаритные размеры
