YZPST-MPC475K1000D01
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы

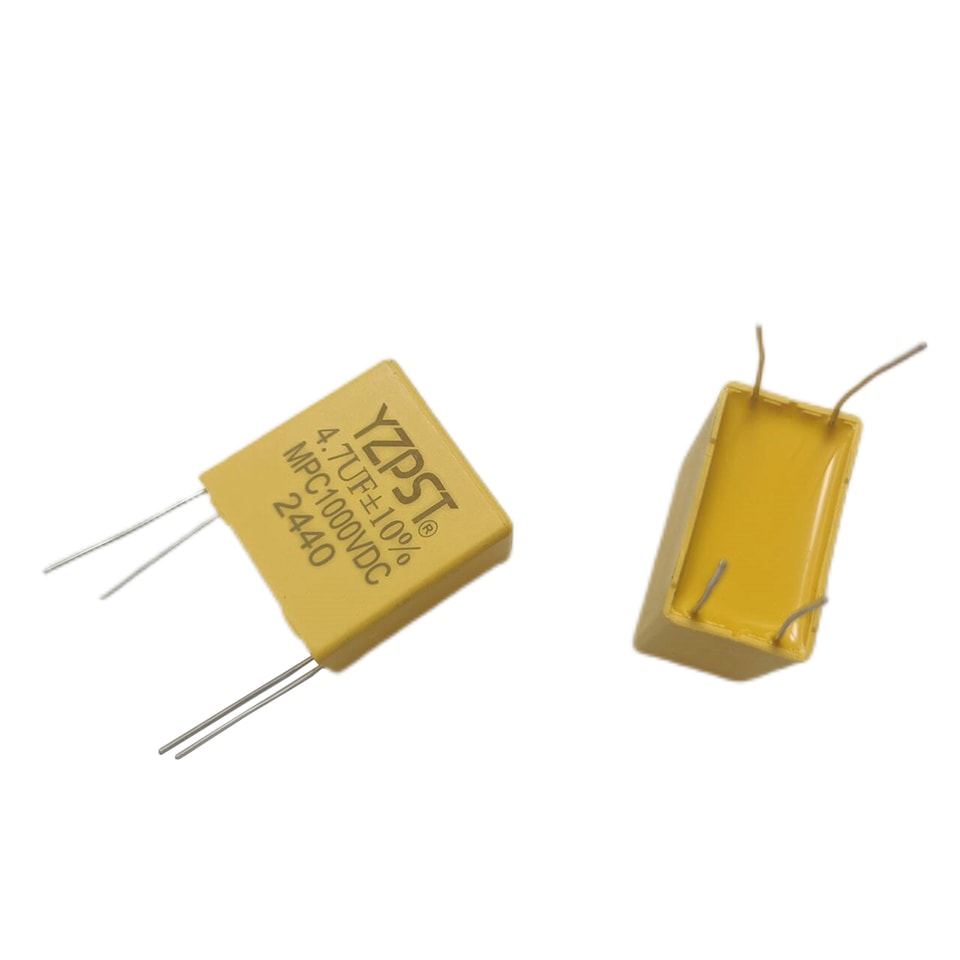

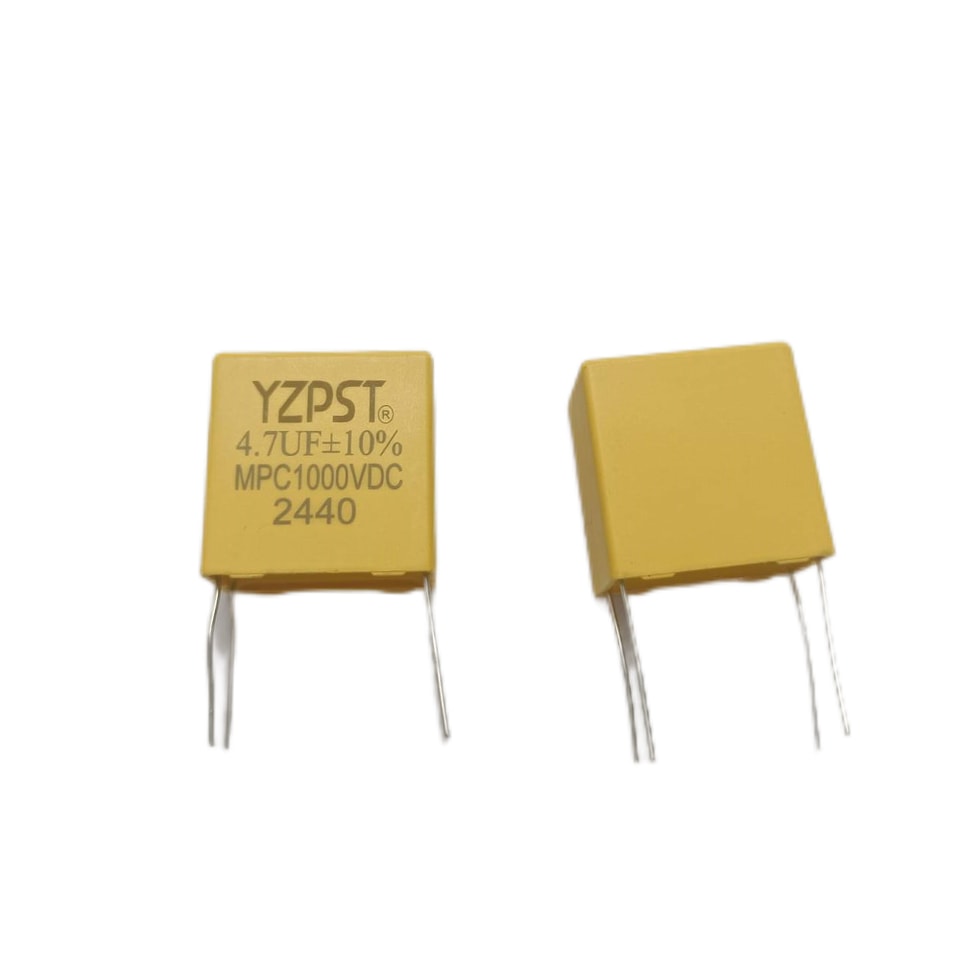

КонденсаторYZPST-MPC475K1000D01
СПЕЦИФИЧЕСКИЕ СПРАВОЧНЫЕ ДАННЫЕ
ОПИСАНИЕ | ЗНАЧЕНИЕ | ИСПЫТАТЕЛЬНЫЕ УСЛОВИЯ | ||
Емкость ance | Номинальная емкость | 4,7 мкФ | Измерение частота: 1кГц±10% Измерение напряжение: 1Vrms.макс.. | |
Допуск емкости | K=±10% | |||
Напряжение | Номинальное напряжение | 1000Vdc | 1.6*UR Ед. изм.:VDC (5 S при 20℃) | |
Испытание напряжения | ||||
Коэффициент рассеяния (тангенспотерь потерь) | DF≤0,2% 1кГц 1 В DF≤0,2% 10кГц 1 В | Измерение частота:1кГц±10% Измерение напряжение: 1Vrms.макс.. | ||
Сопротивление изоляции | C≤0.33мкФ C＞0.33мкФ | IR≥30000MОм IR*C≥5000S | измерено при номинальном напряжении or не менее чем 100VDC 1 минута при 20℃ и RH≤65% | |
（ESR） | <159mОм <159mОм <159mОм | @ 1 кГц 25℃ @40 кГц 25℃ @ 100 кГц 25℃ | ||
（Irms） | 8А | @ 10KHZ 70℃ | ||
（Ipeak） | 600A |
| ||
（dv/dt） | >45 В/мкс | @70℃ | ||
（Ut-t） | 1200VDC | Ед. изм.:VDC ( 10 S при 20℃) | ||
（Ut-c） | 3000VDC | Ед. изм.:ВAC (60S при 20℃) | ||
100000 ч | @Un T=70℃ | |||
≤100fit |
| |||
<2000M |
| |||
Климатическая категория | 40/85/21 |
| ||
Нормативный стандарт | IEC61071 GB/T17702 |
| ||
|
| |||
ОСОБЕННОСТИ:
Неиндуктивная конструкция и способность к самовосстановлению
Выдерживает перенапряжения.
Превосходные физические и экологические характеристики.4. ОБЛАСТЬ ПРИМЕНЕНИЯ:
Снаббер IGBT, звено постоянного тока
Широко применяется в силовой электронике в последовательных/параллельных резонансных цепях;
Широко используется в силовой электронике для защиты от пикового напряжения и пикового тока, поглощения импульсов;
МАРКИРОВКА:
Маркировка на отдельном конденсаторе включает:
Номинальная емкость: например, 475
Номинальное напряжение: например, 1000 В
Допуск емкости: например, K
Символ производителя: JIMSON (JS).
Маркировка на упаковке
На каждой упаковке указаны тип, номинал, количество и дата изготовления, место изготовления и наименование производителя
ОБЪЯСНЕНИЕ ВАЖНОЙ ТЕРМИНОЛОГИИ:
Номинальная ёмкость
Номинальное значение емкости в пикофарадах выражается трехзначным числом: первые две цифры — значащие, последняя указывает число нулей после них.
Пример: 224 означает 220 000 пФ или 0,22 мкФ
225 означает 2 200 000 пФ или 2,2 мкФ
ЕДИНИЦА ЕМКОСТИ:
1F= 1 000mF= 1 000 000uF= 1 000 000 000nF= 1 000 000 000 000pF
Допуск емкости
Допуск — это допустимое фактическое значение емкости относительно номинальной емкости, выраженное в процентах.
Обозначения допуска:
F=±1% G=±2% J=±5% K=±10% M=±20% N=±30%
