YZPST-MKPH630VAC конденсатор
СПЕЦИФИЧЕСКИЕ СПРАВОЧНЫЕ ДАННЫЕ
ОПИСАНИЕ | ЗНАЧЕНИЕ | ИСПЫТАТЕЛЬНЫЕ УСЛОВИЯ | ||
Емкость ance | Номинальная емкость | 0.33uF | Измерение частота: 1кГц±10% Измерение напряжение: 1Vrms. | |
Допуск емкости | J=±5% | |||
Напряжение | Номинальное напряжение | 630VAC | 1.6*1.4*UR Ед. изм.:VDC (5 S при 20℃) | |
Испытание напряжения | ||||
Коэффициент рассеяния (тангенспотерь потерь) | DF≤0. 1% 1 кГц 1 В DF≤0,2% 10кГц 1 В | Измерение частота:1кГц±10% Измерение напряжение: 1Vrms. | ||
Сопротивление изоляции | C≤0.33мкФ C＞0.33мкФ | IR≥30000M Ом IR*C≥5000S | измерено при номинальном напряжении or не менее чем 100VDC 1 минута при 20℃ и RH≤65% | |
（Ut-t） | 1.6*U | Ед. изм.:VDC (10 S при 20℃) | ||
（Ut-c） | 3000VDC | Ед. изм.:ВAC (60S при 20℃) | ||
≤100fit |
| |||
<2000M |
| |||
Климатическая категория | 40/85/21 |
| ||
Нормативный стандарт | IEC61071 GB/T17702 |
| ||
（Irms） | 20A | 70℃ | ||
ОСОБЕННОСТИ:
Неиндуктивная конструкция и способность к самовосстановлению
Выдерживает перенапряжения.
Превосходные физические и эксплуатационные характеристики.
ПРИМЕНЕНИЕ:
IGBT
Снаббер для IGBT
Широко применяется в силовой электронике в последовательных/параллельных резонансных цепях;
Широко применяется в силовом электронном оборудовании для защиты от пикового напряжения и пикового тока;

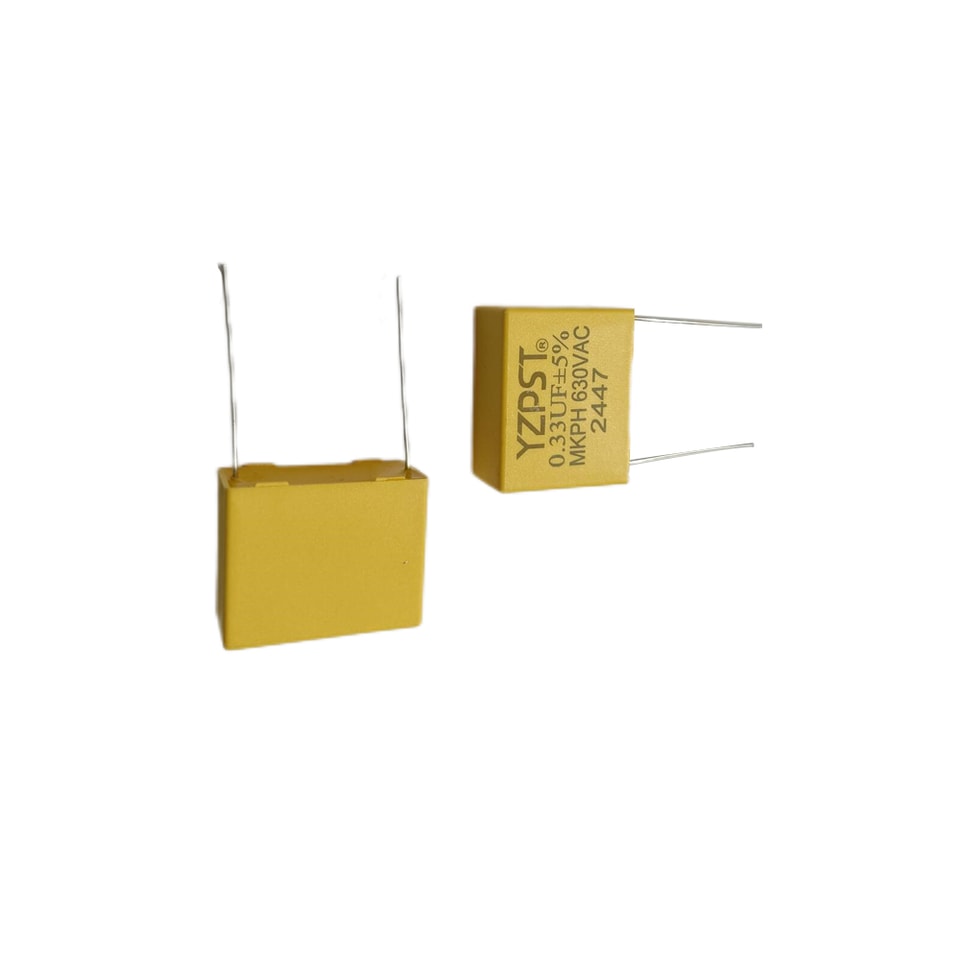

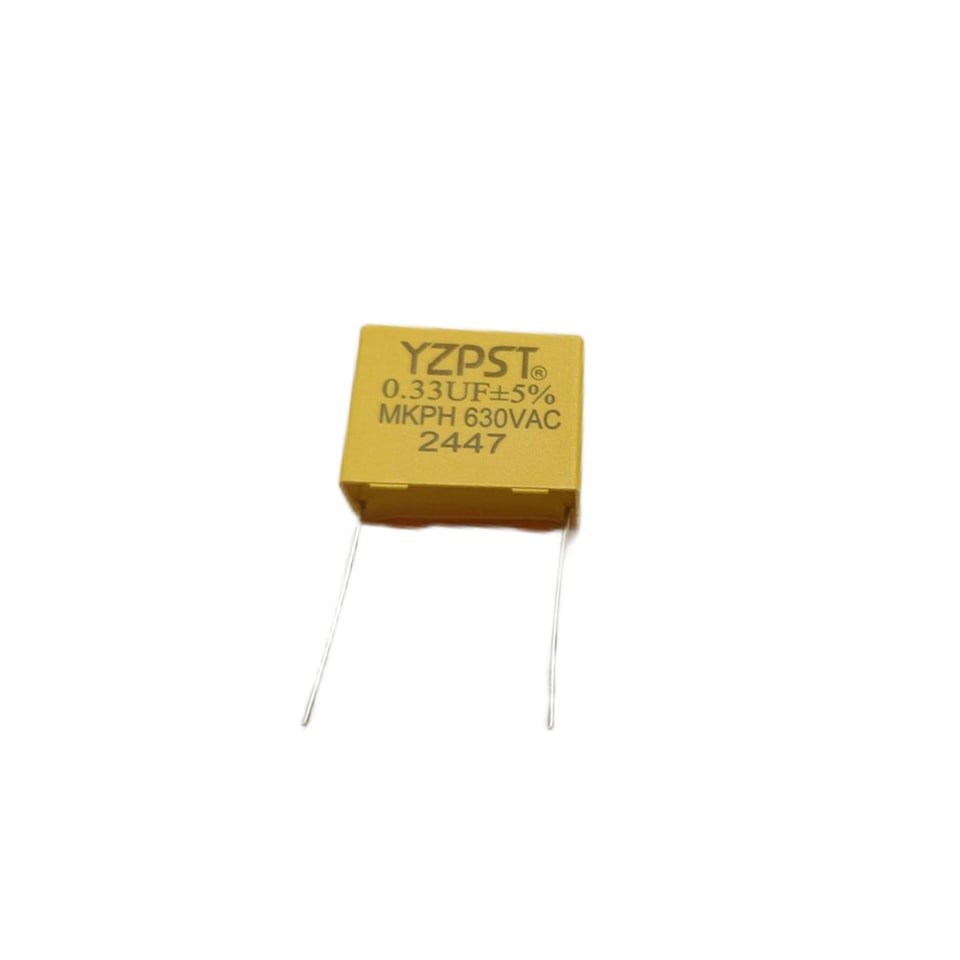

МАРКИРОВКА:
YZPST
- 33 мкФ ±5% MKPH630VAC
Маркировка на отдельном конденсаторе включает:
Номинальная емкость: например, 334
Номинальное напряжение: например, 630VAC
Допуск емкости: например, J
Знак производителя: YZPST.
Маркировка на упаковке
На каждой упаковке указаны тип, номинал, количество и дата изготовления, место изготовления и наименование производителя
6. ОБЪЯСНЕНИЕ ВАЖНОЙ ТЕРМИНОЛОГИИ:
Номинальная ёмкость
Номинальное значение емкости в пикофарадах выражается трехзначным числом: первые две цифры — значащие, последняя указывает число нулей после них.
Пример: 224 означает 220 000 пФ или 0,22 мкФ
225 означает 2 200 000 пФ или 2,2 мкФ
ЕДИНИЦА ЕМКОСТИ:
1F= 1 000mF= 1 000 000uF= 1 000 000 000nF= 1 000 000 000 000pF

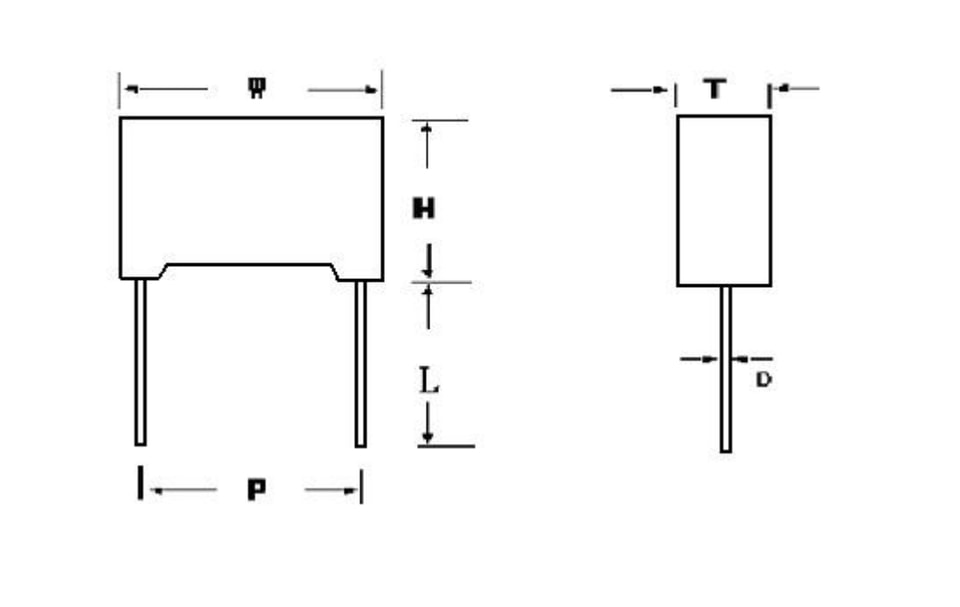

ЧЕРТЕЖ С ГАБАРИТАМИ:
