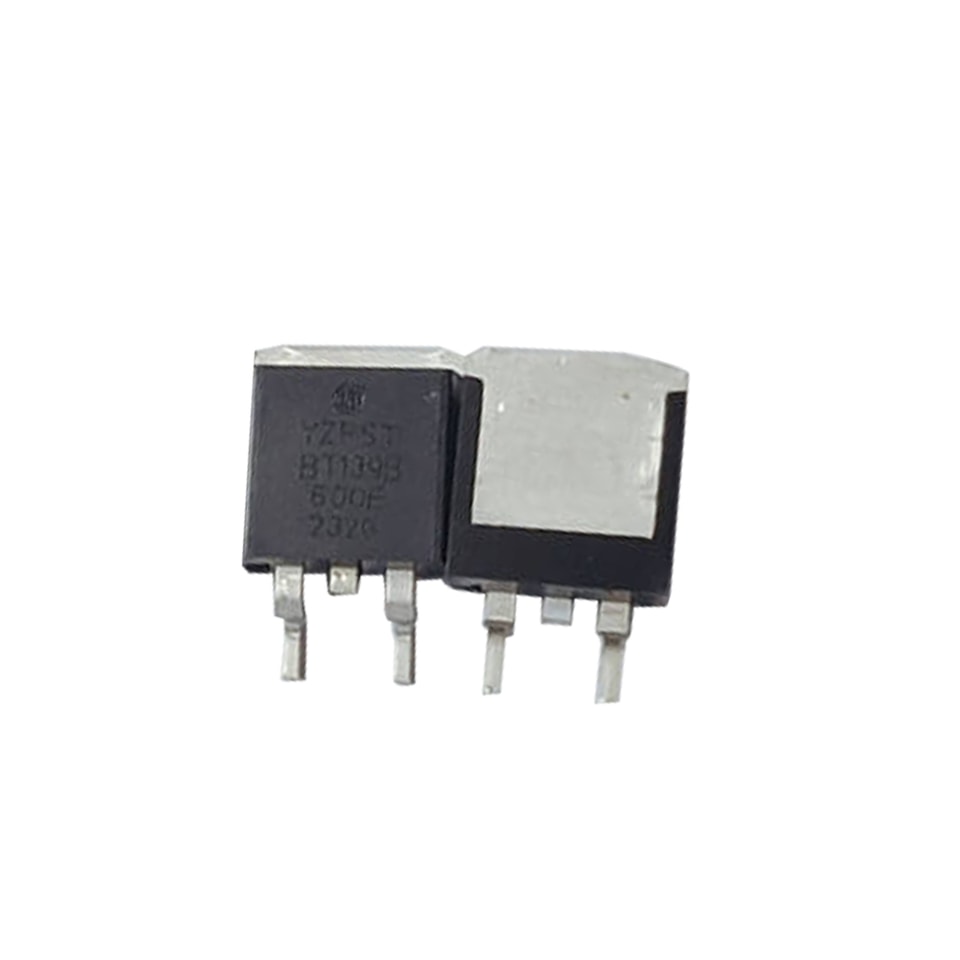

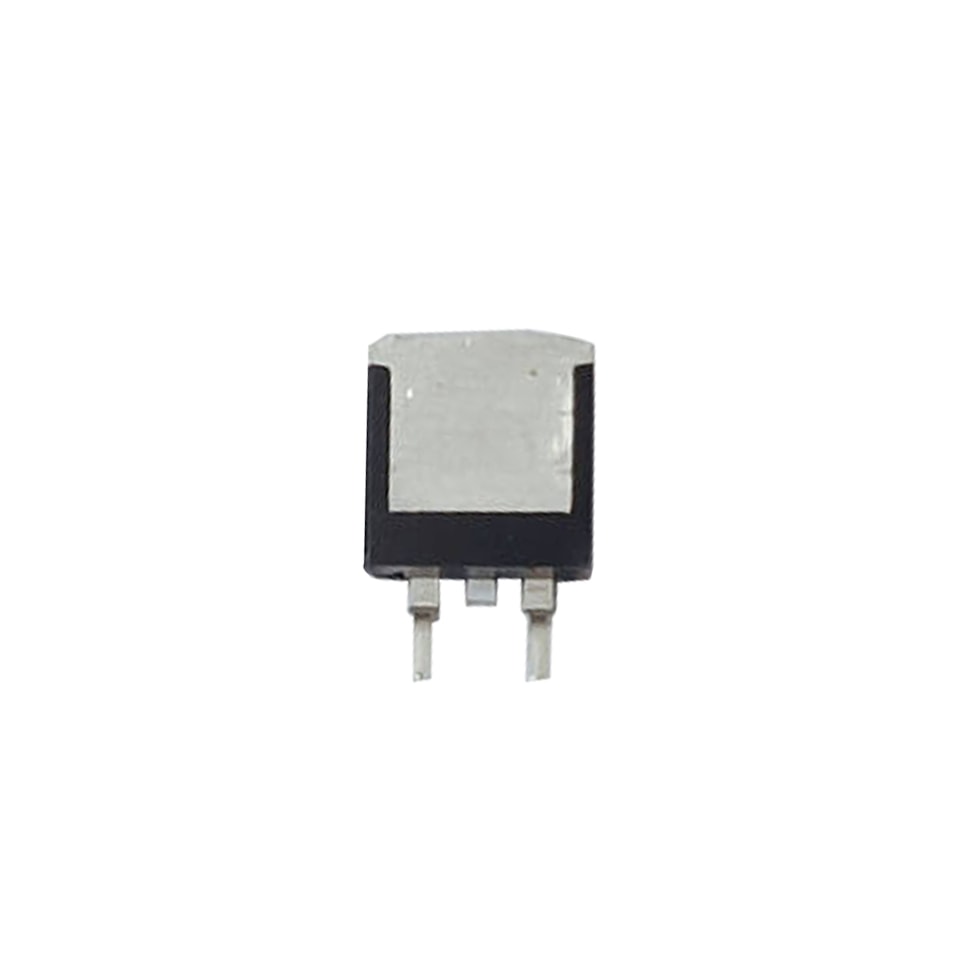

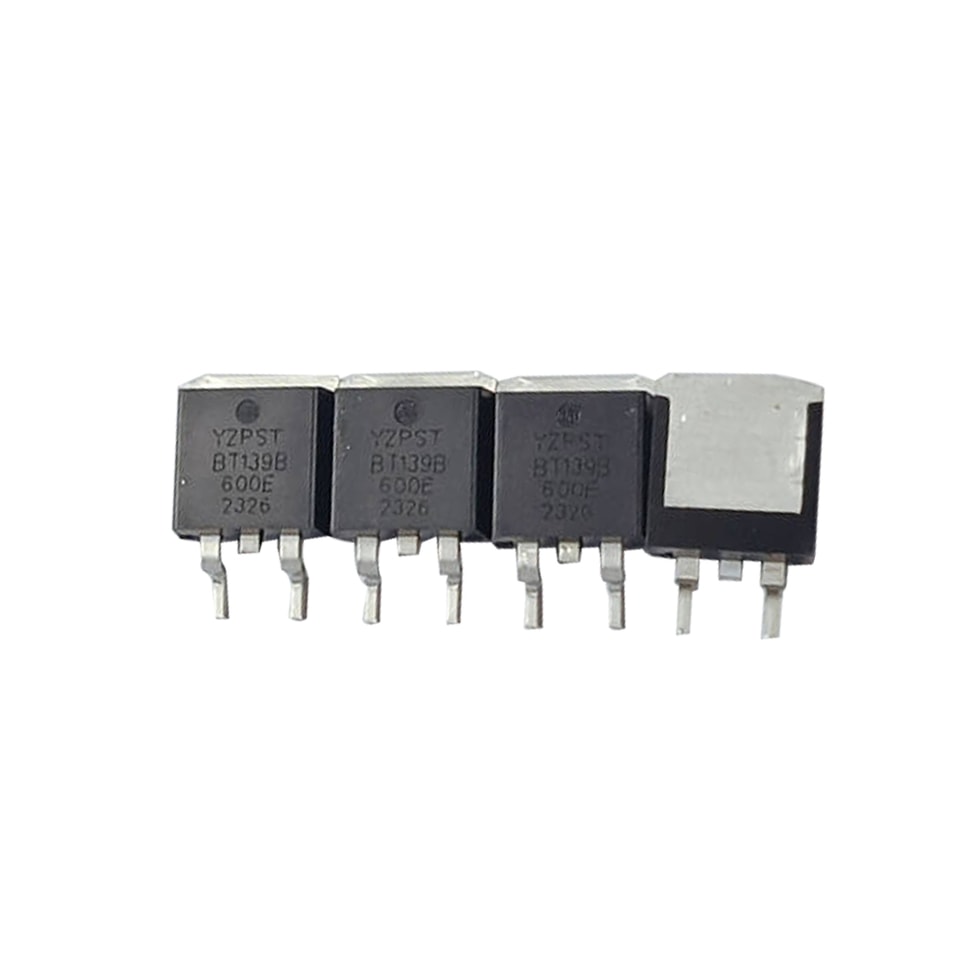

YZPST-BT139B-600E TO-263 BT139B-600E TRIAC с действующим среднеквадратичным током до 16 А
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
P/N: серия YZPST-BT139, 16A триак
Среднеквадратичный ток в открытом состоянии симистора BT139B-600E до 16 А
Описание:
Высокая плотность тока благодаря меза-технологии; стеклянная пассивация.
Области применения
Триаки серии BT139 подходят для общего назначения при коммутации переменного тока.
Их можно использовать как функцию ВКЛ/ВЫКЛ в таких применениях, как
статические реле, регулирование нагрева, пусковые цепи асинхронных двигателей...
или для фазового управления в светорегуляторах и регуляторах скорости двигателей.
Особенности:
Запирающее напряжение до 600 и 800 В
Действующее значение тока в открытом состоянии до 16 А
Не повторяющийся пиковый ток в открытом состоянии до 140 А
Предельные абсолютные значения
| Обозначение | Параметр | Условия | Значение | Ед. изм. |
| VDRM | Повторяющееся пиковое напряжение в закрытом состоянии | TJ=25℃ | 600 и 800 | V |
| VRRM | Повторяющийся пик Обратное напряжение | TДж=25 ℃ | 600 & 800 | V |
| IT(RMS) | Среднеквадратичный ток в открытом состоянии (полный синус оида) | Tc=99 ℃ | 16 | A |
| Неповторяющийся пиковый импульсный ток в открытом состоянии ток коллектора (полный цикл, Tj=25 | tp=20мс | 140 | A | |
| ITSM | A | |||
| I2t | I2Значение t для предохранения | tp=10мс | 98 | A2S |
| IGM | Пиковая мощность затвора ток коллектора | 2 | A | |
| PG(AV) | Средняя рассеиваемая мощность затворарассеяния | tp=20мкс, TДж=125 ℃ | 0.5 | W |
| PGM | Пиковая мощность затвора рассеиваемая мощность | tp=10мс, TДж=125 ℃ | 5 | W |
| TSTG | Температура хранения | -40 150 | ℃ | |
| TДж | Температура перехода | -40 125 | ℃ |
Электрические характеристики
| Обозначение | Параметр | Числовой | Ед. изм. | |
| VTM IT=15A,tp=380мкс | TJ=25 ℃ | 1.65 | V | |
| IDRM VD=VDRM,VR=VRRM | TДж=25 ℃ | 5 | µA | |
| IRRM VD=VDRM,VR=VRRM | TДж=125 ℃ | 1 | мА |
Габаритные размеры корпуса
TO-263：
