YZPST-BC41701635KBE1501-01
Совет: укажите артикул, требуемые напряжение/ток и условия применения.
Загрузки и технические файлы
Тип: резонансный конденсатор BC41
Описание: P/N: YZPST-BC41-BE1-500KVAR-700VAC-6.3UF
Код: BC41701635KBE1501-01
характеристики
С водяным охлаждением
Полипропиленовый диэлектрик
Низкий коэффициент потерь (tgδ), низкие ESL и ESR
Высокое напряжение, высокая частота и высокое dv/dt, отличное рассеивание тепла
Способен выдерживать большой ток
Области применения
Широко применяется в мощных и высокочастотных резонансных устройствах
Технические данные
Справочные стандарты | GB/T 3984-2004 IEC 60110.1 |
Рабочий температуры диапазон | -40℃~+85℃ |
Диапазон емкости | 6,3 мкФ |
Номинальная ёмкость | 500 кВАр |
Номинальное напряжение | 700 VAC |
Допуск | ±10% |
Испытательное напряжение междувыводами | 1.5UNAC 10 с 3.0UNDC 10 с при 25℃±5℃ |
Коэффициент рассеяния | tgδ≤5×10-4 при 25℃±5℃ , 1 кГц |
Сопротивление изоляции | R·C≥5000 с，при 100 VDC，25℃±5℃ , 60 с |
Срок службы | 100000 ч ( Unhoθ ≤ 70℃) |

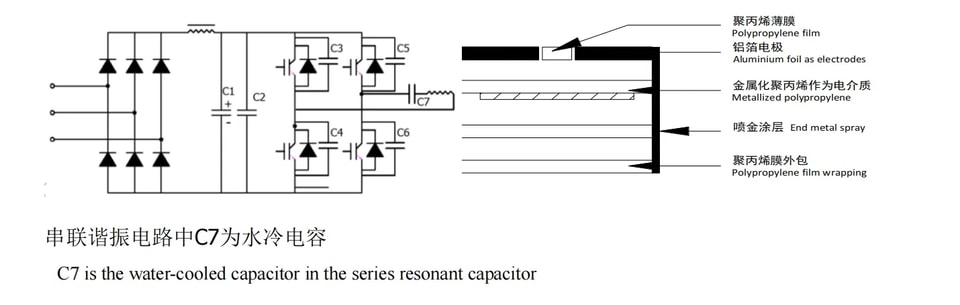

Типовая схема и схема конструкции

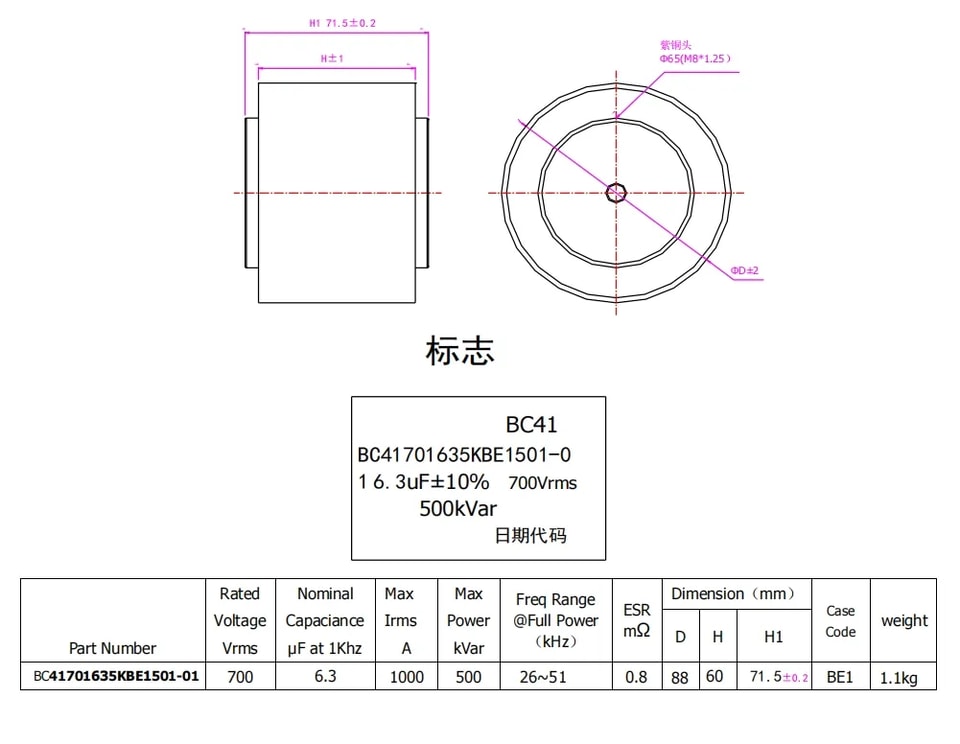

Чертеж конденсатора и тип вывода
.jpg)
.jpg)
.jpg)
.jpg)
